純正のリクエストスイッチを光らせるDIY：設置編

ようやく晴れたので、先日のリクエストスイッチ点滅DIYの設置編です☝

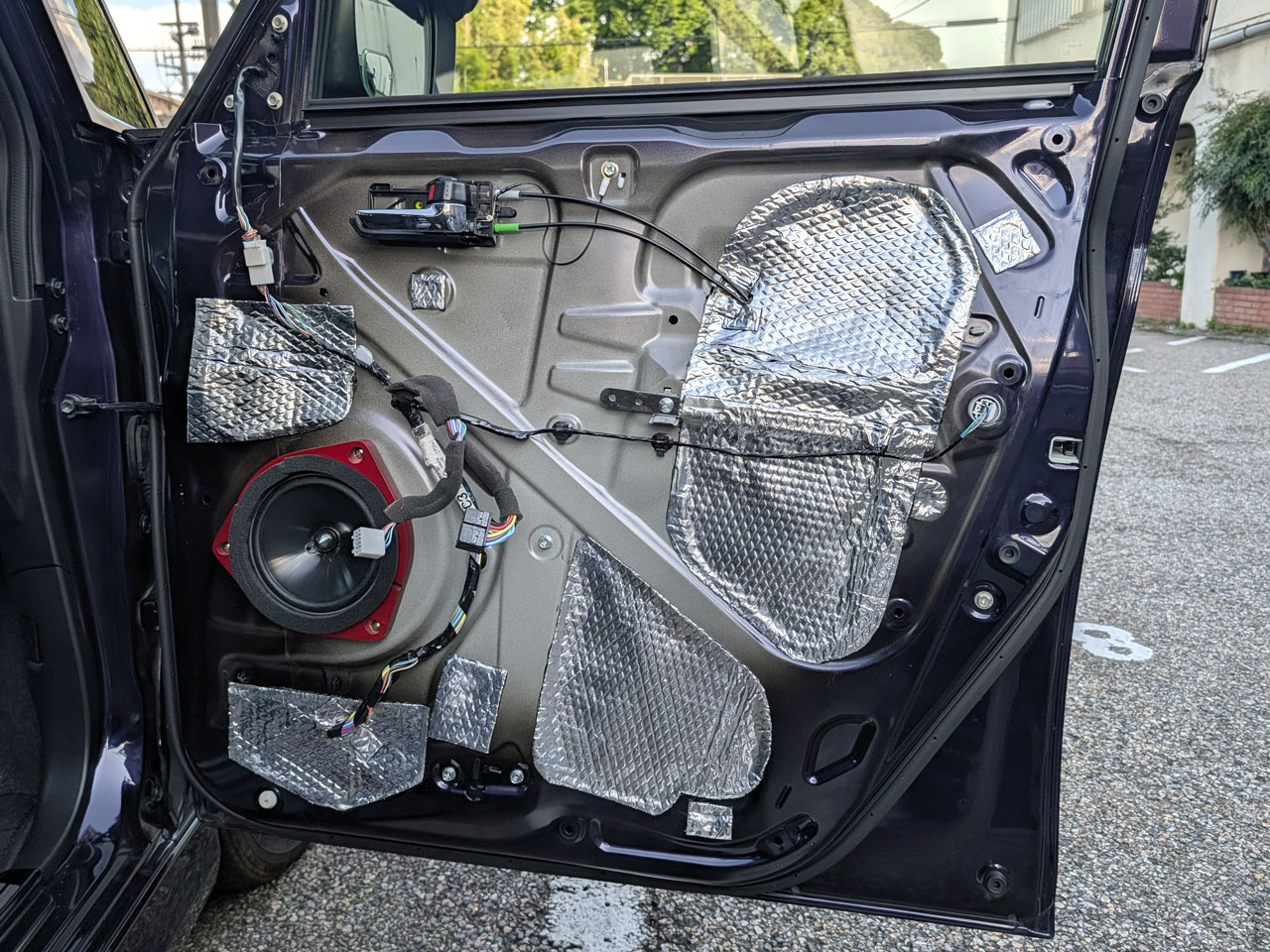

久しぶりにドアの内張りを剥がしたら思い出しました。そうだった。以前デッドニングをしたので穴という穴を塞いでいたのでした🥺笑

ドアハンドル周りの防振シートを剥がして、構造を確認します。

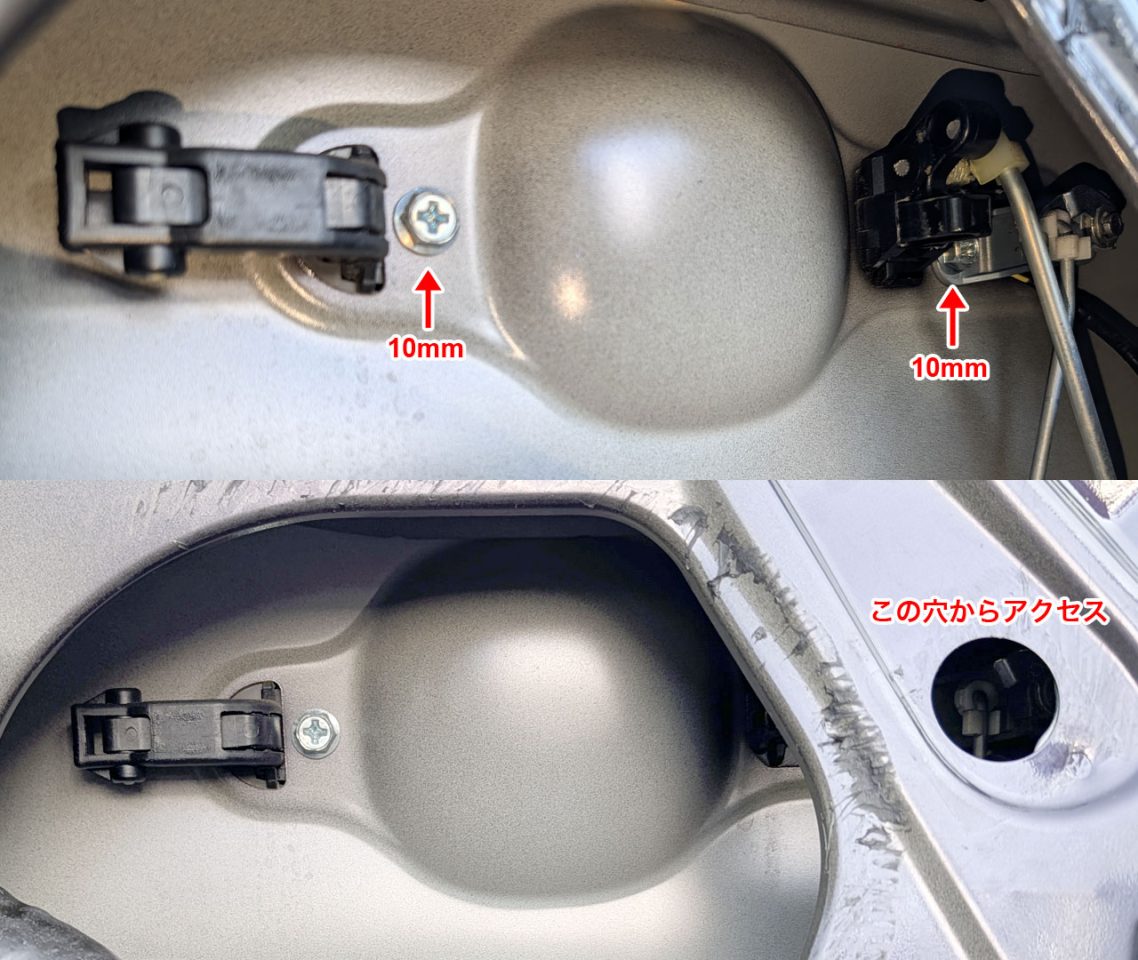

ドアハンドルは左右の10mmのボルトを外し、2本のロッドを外すと外から引き抜ける構造でした。

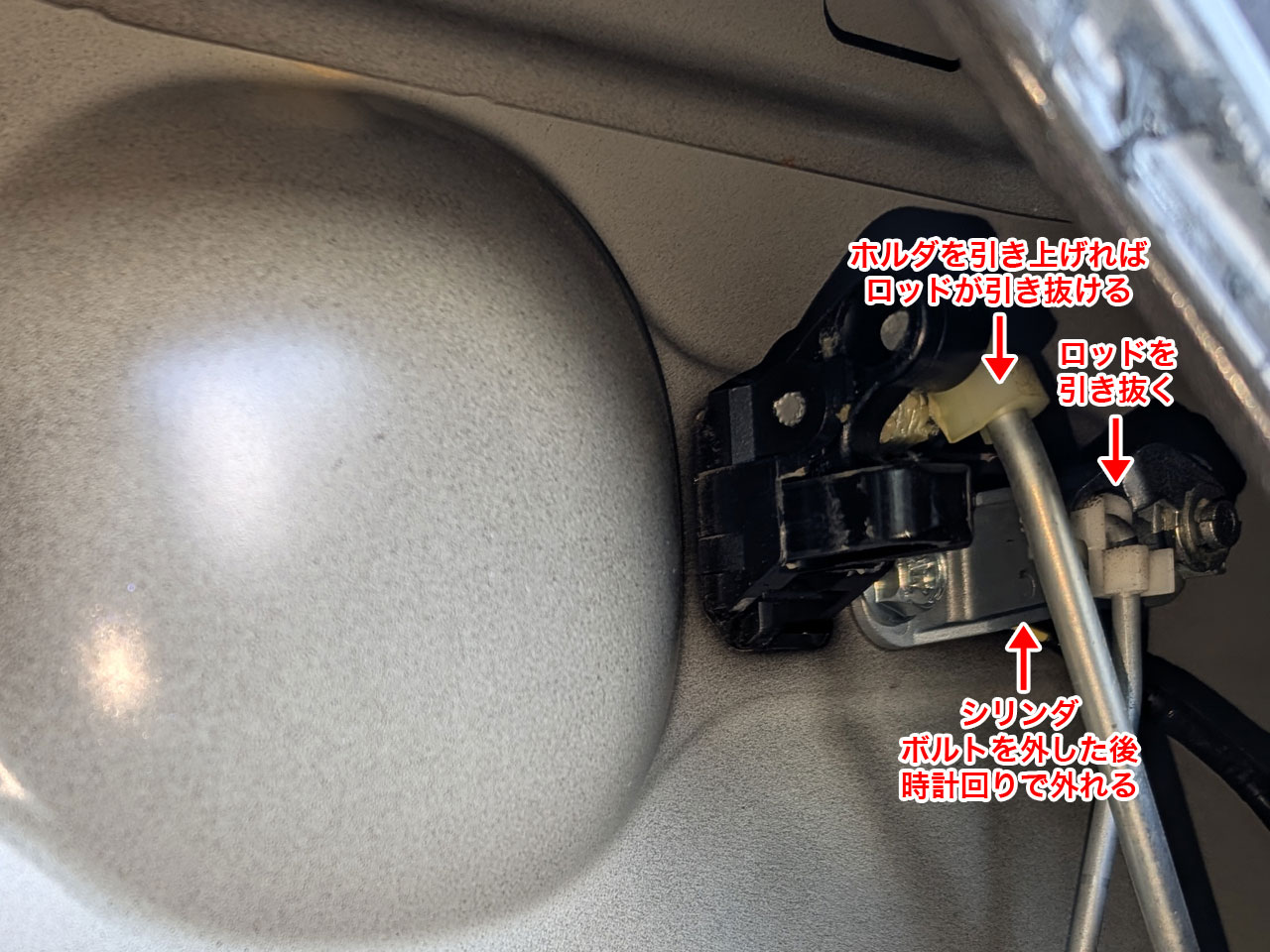

2本のロッドはそれぞれプラスチックのホルダが固定に関わっていて、いずれもいんぐりもんぐりしてたら外れます☝笑
ロッドを外した後、シリンダは少し回転させるとドアハンドルから外れます。シリンダを中に落とさないように注意！ ※僕は落とした笑

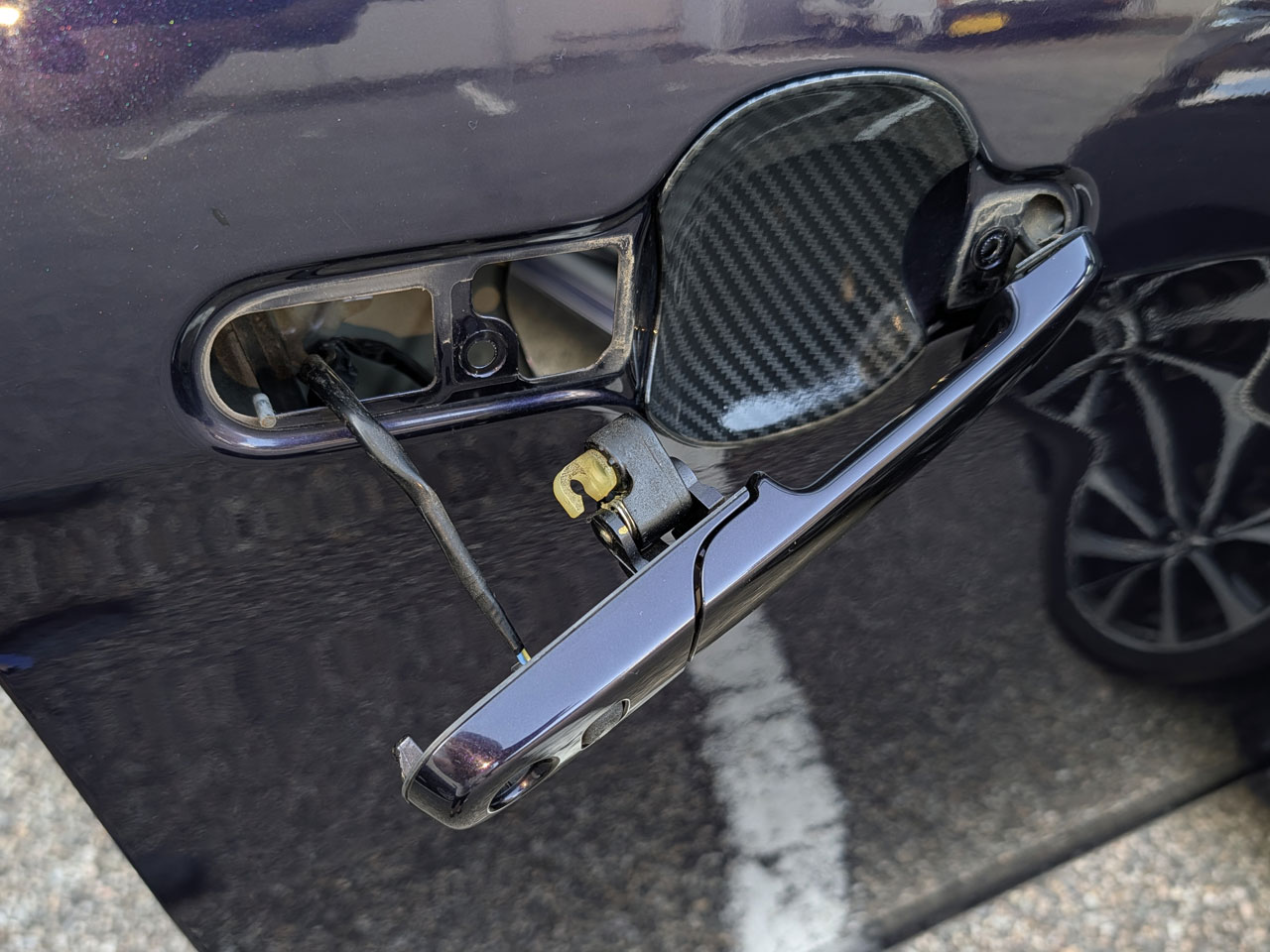

ドアハンドルは外れたので、リクエストスイッチのケーブルを車体から外します。

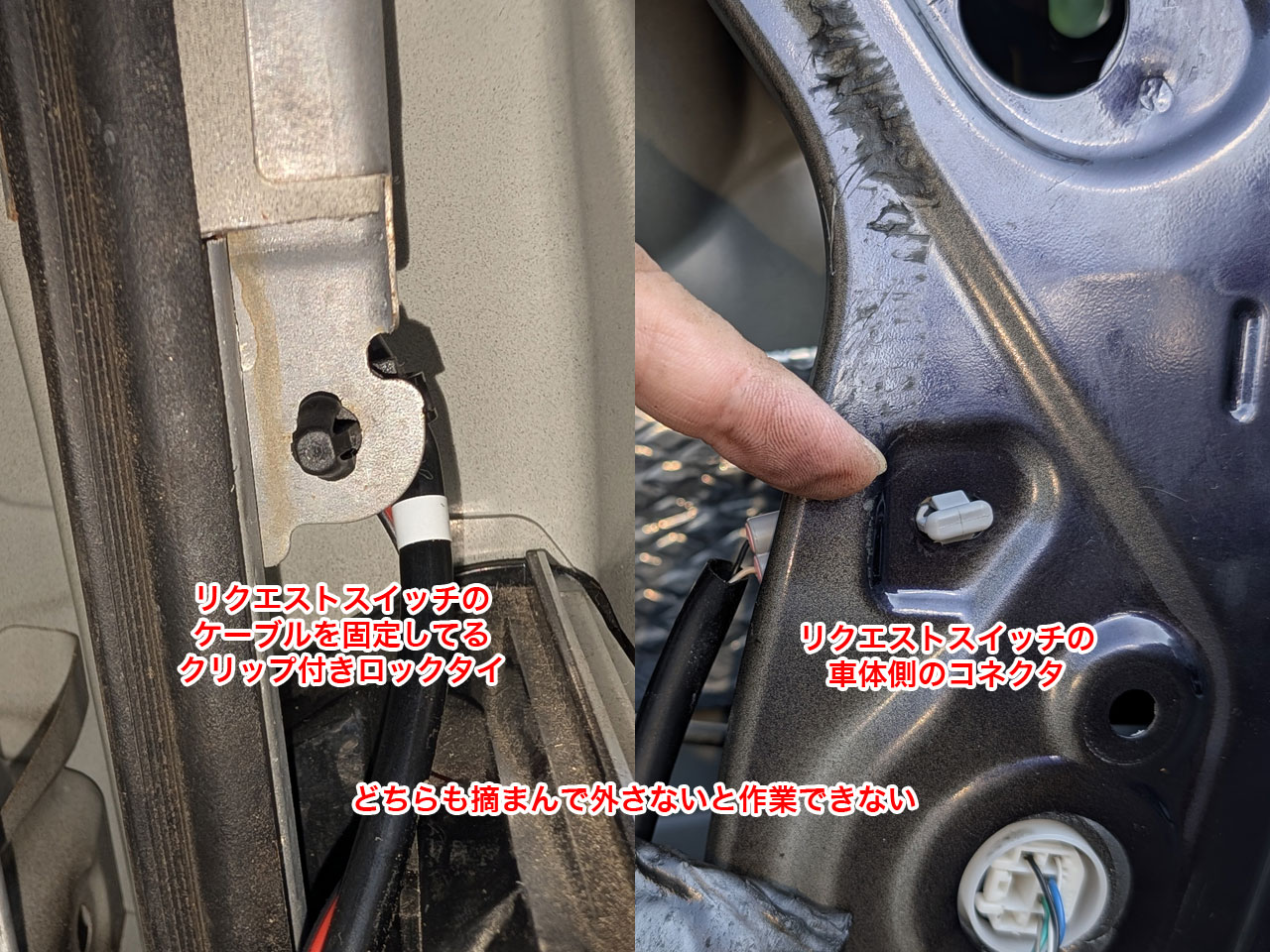

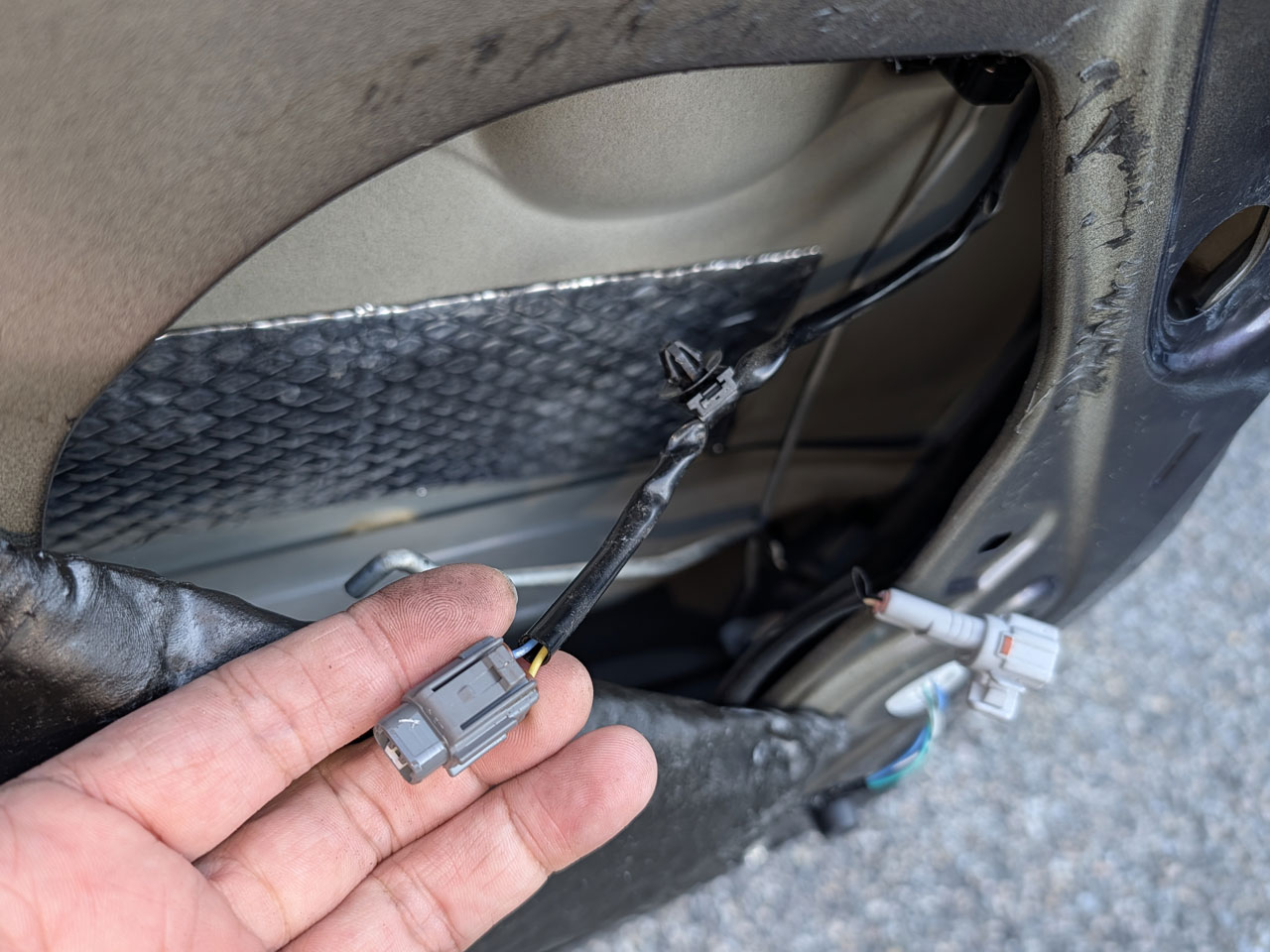

ケーブルが2ヶ所で固定されてるので、どちらもクリップを摘まんで外せば、リクエストスイッチのケーブルはフリーになります。

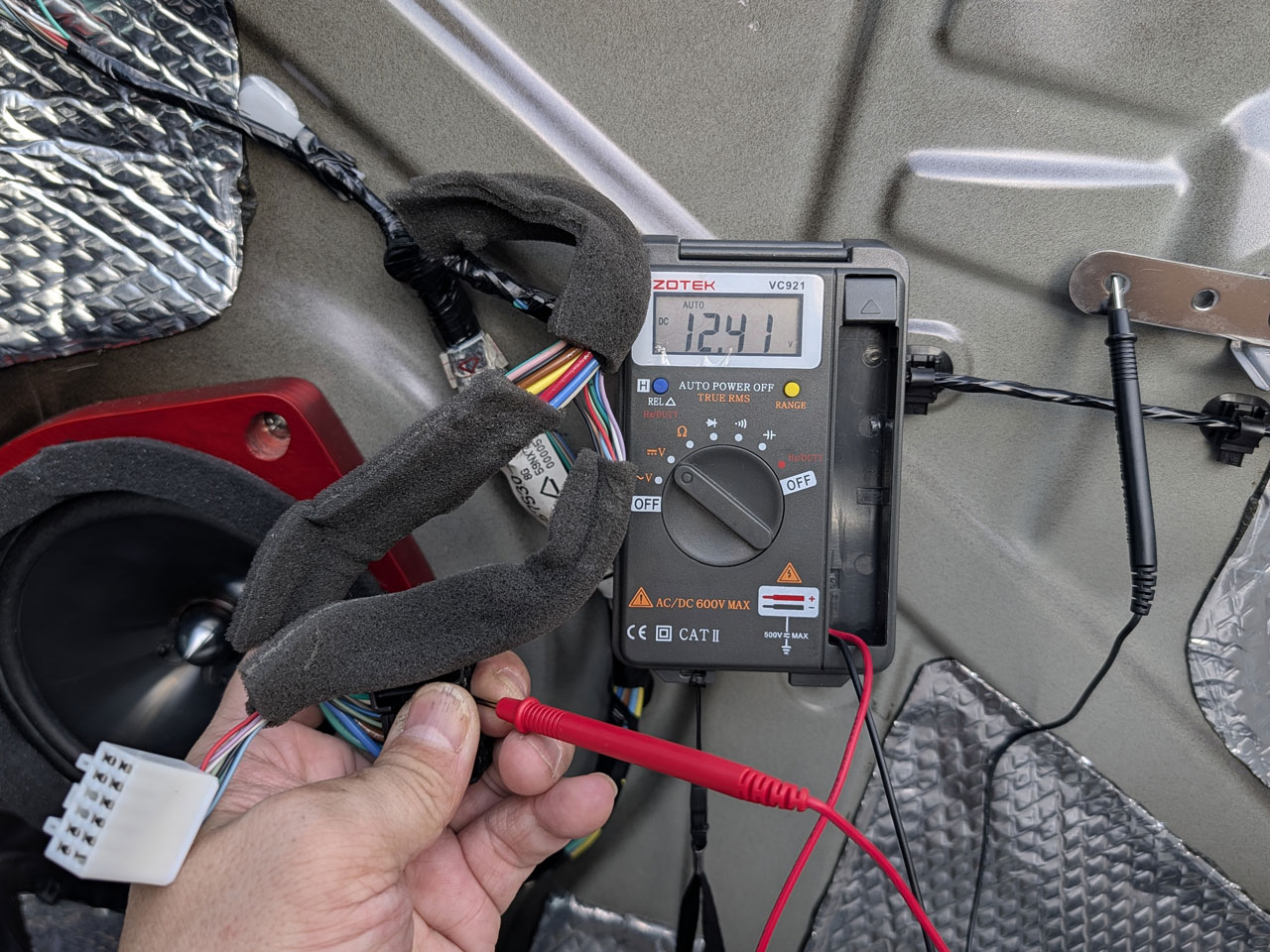

続いて、ドア側の配線の中から常時電源を探します。

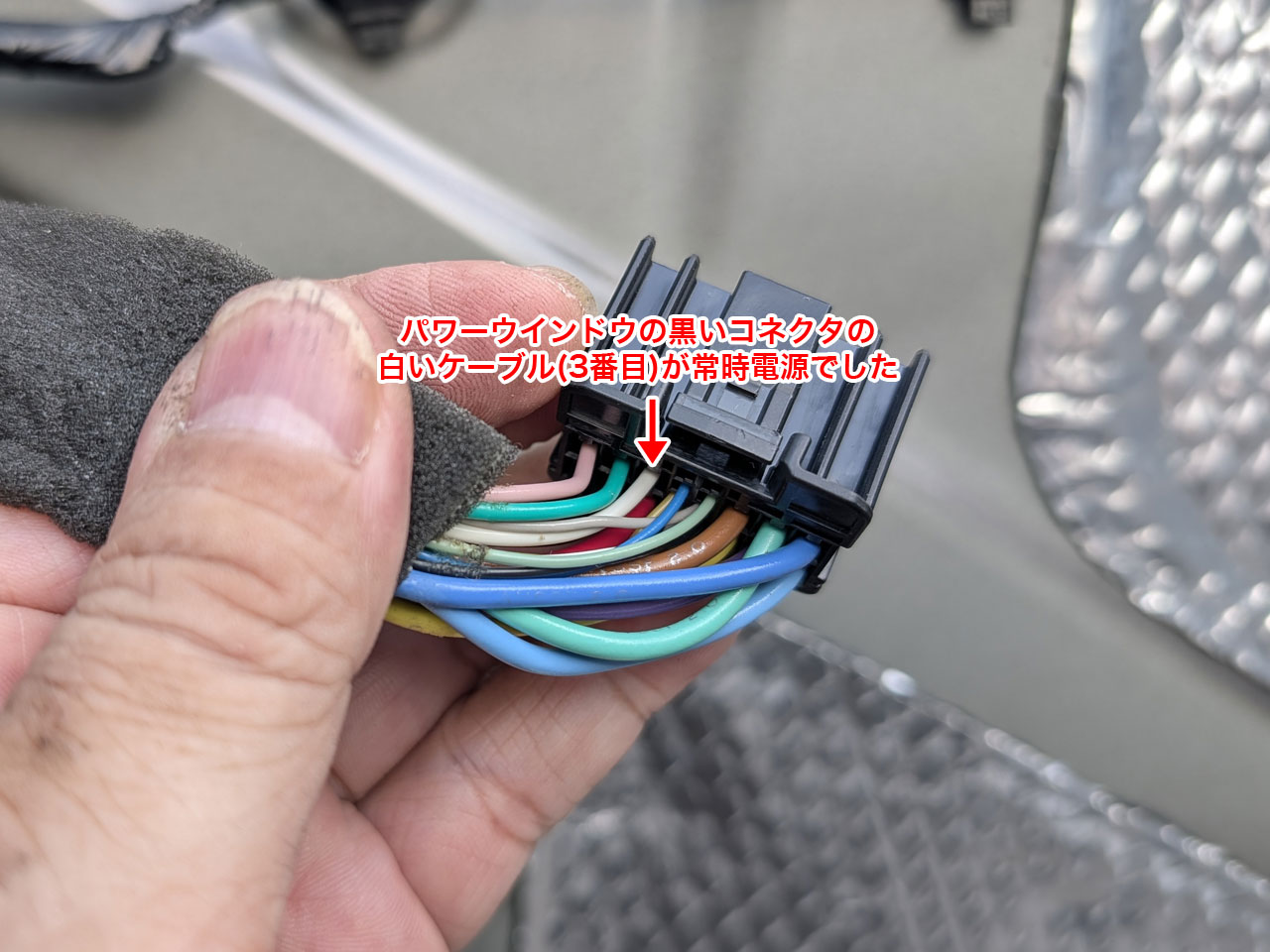

見つけました。パワーウインドウの黒いコネクタに来てました。白い被覆の配線です。

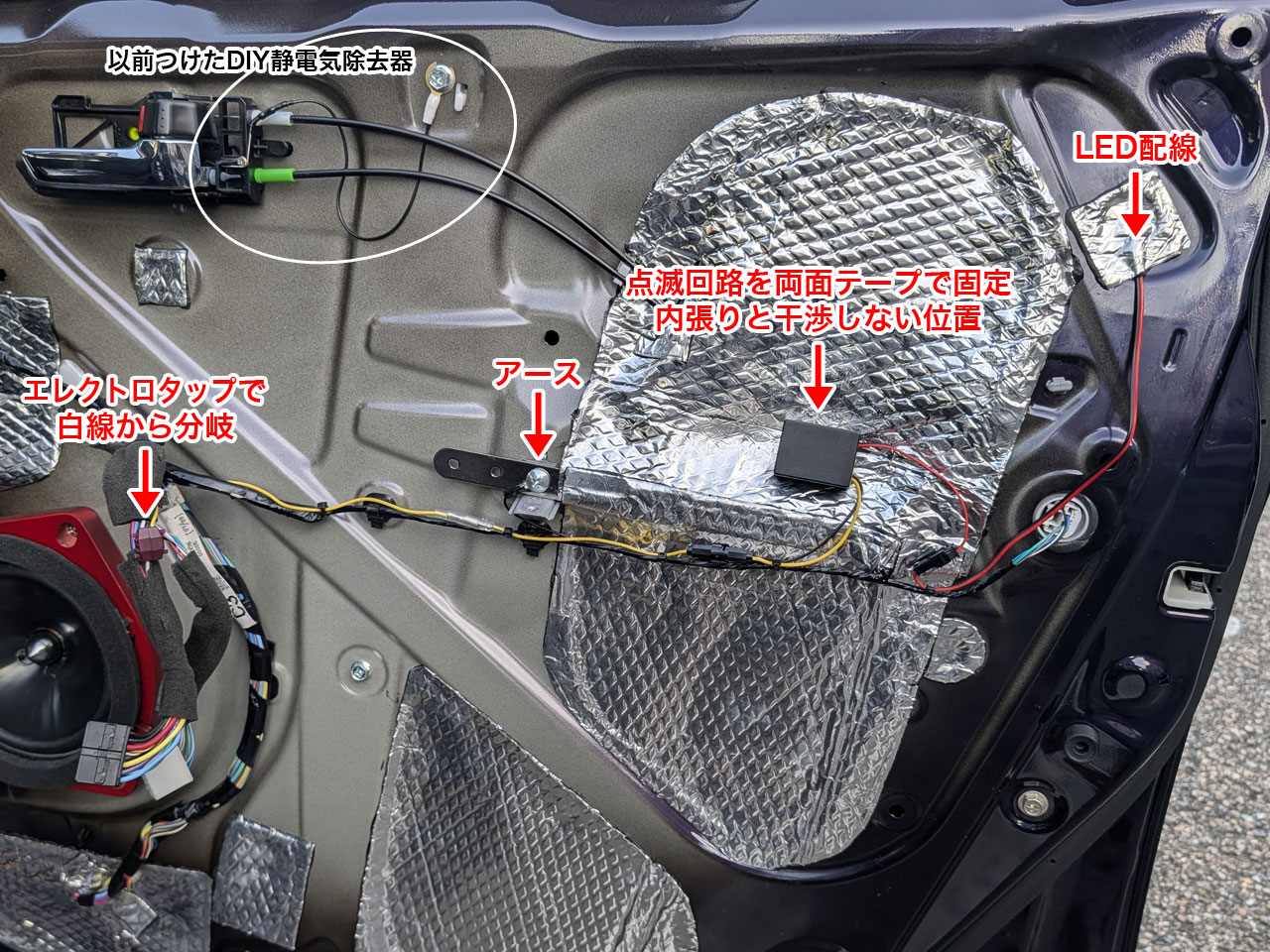

この白線からエレクトロタップで分岐して、今回製作した点滅回路に接続します。

それではご覧ください。暗闇であなたが光る、私が見つける、愛の逃避行♪

これでもう暗闇でリクエストスイッチをまさぐる生活とはおさらばです☺️

以上、参考になれば幸いです😌
