ケーブルDIYシリーズ：ナビのAV入出力ケーブルを作る

前回の後継ナビ取付の続きです。

元々のナビCN-RZ843ZAからRZ866ZAにアップグレードしたことで、HDMIの入力端子が増え、スマホのミラーリングもできるようになりました✨
そうなると、今までも未使用で余ってたAV入出力のコネクタも使ってみたくなります☝笑

調べると、このカプラーに合うケーブルは2種類ありました☝

どうせなら全部載せが欲しいですよね☝

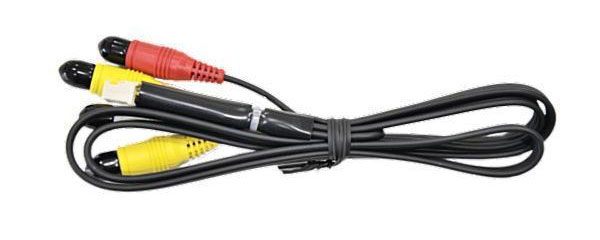

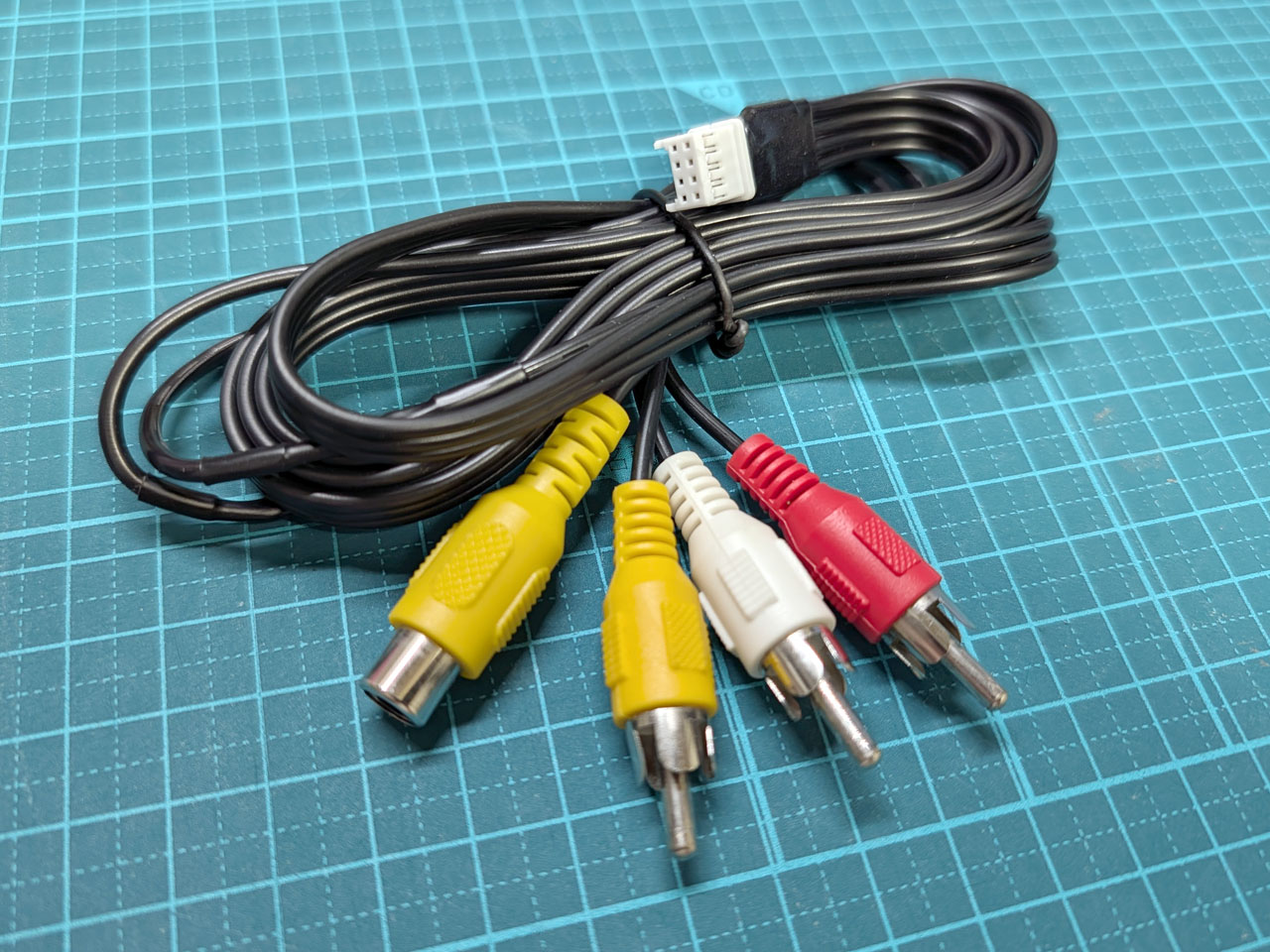

調べるとこんなケーブルのようです↓

でも、値段を見たら腰が抜けました😳💦
AVケーブルが4000円ってナニゴトですかぁぁぁ!?
なので、やはりDIYで乗り越えるしかないと覚悟を決めました😌笑

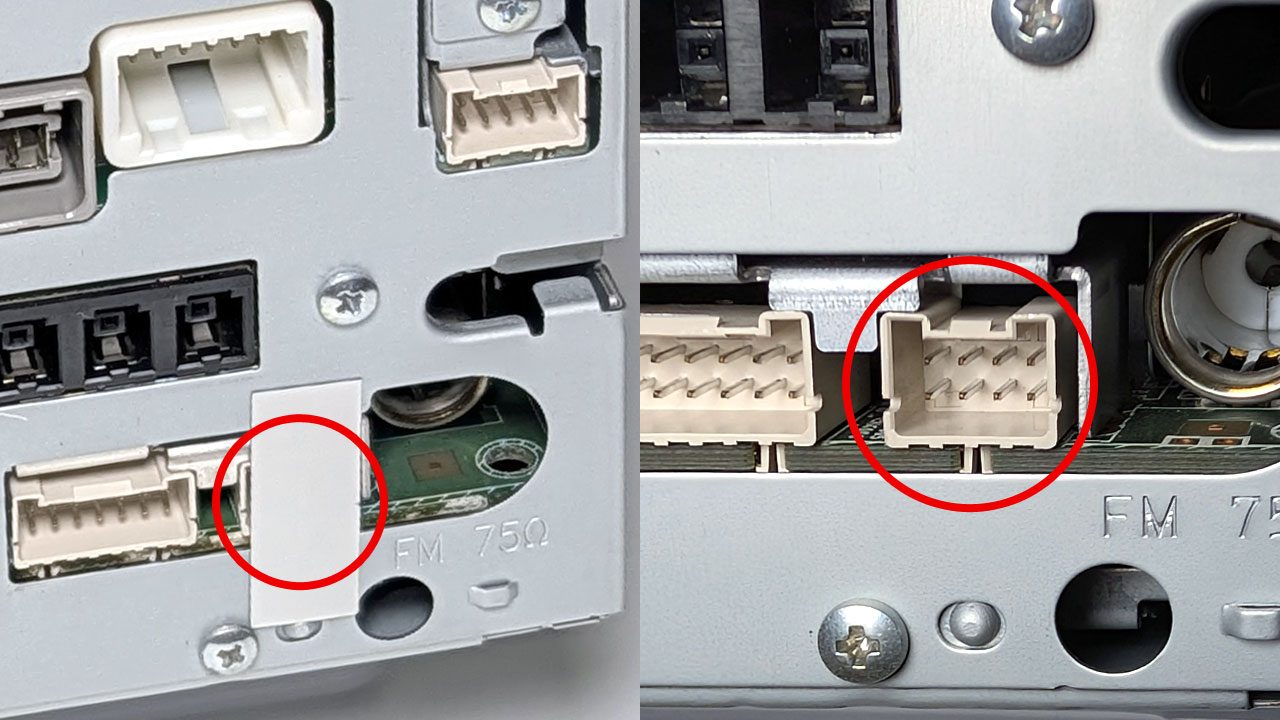

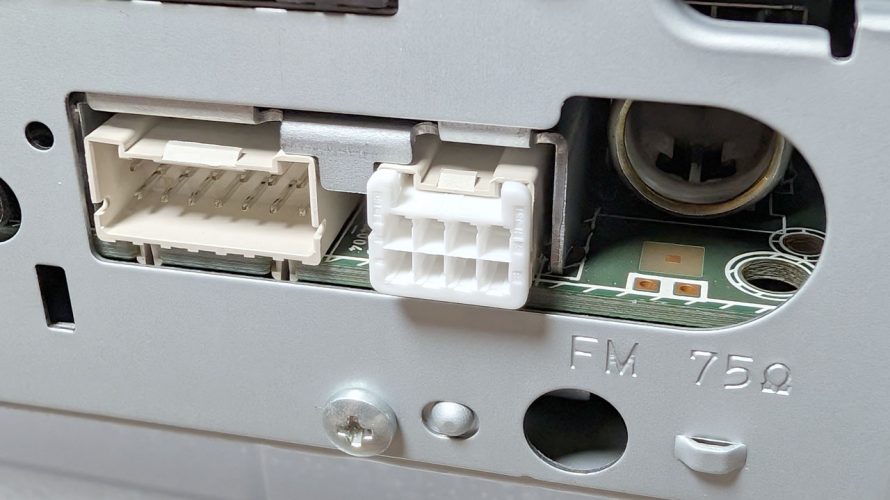

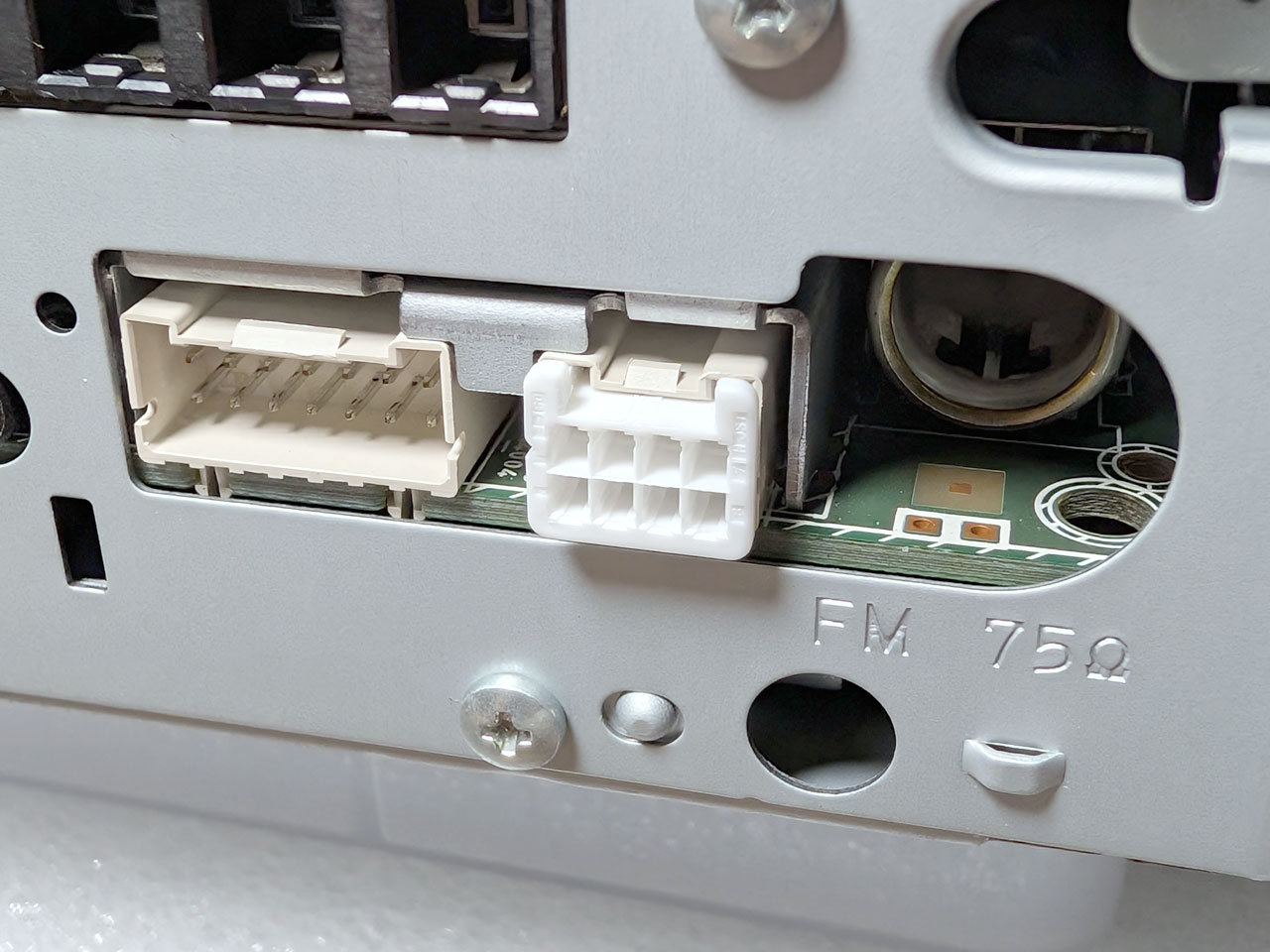

まず、ナビ背面のカプラー形状を見て分かるとおり、AV入出力8ピンは、隣の車両ハーネス14ピンと全く同じ規格なのが分かりますよね。
そして、この14ピンカプラーに合うメスカプラーはこちらです↓

これを元に8ピンカプラーを想像するに、多分こんな感じ？

しかし、どんなに探してもこの8ピンカプラーは見つからず!!!
もしや車メーカーが全部押さえてるんちゃうか🤔？笑
しかし、微かな希望の光を見つけることはできました☝

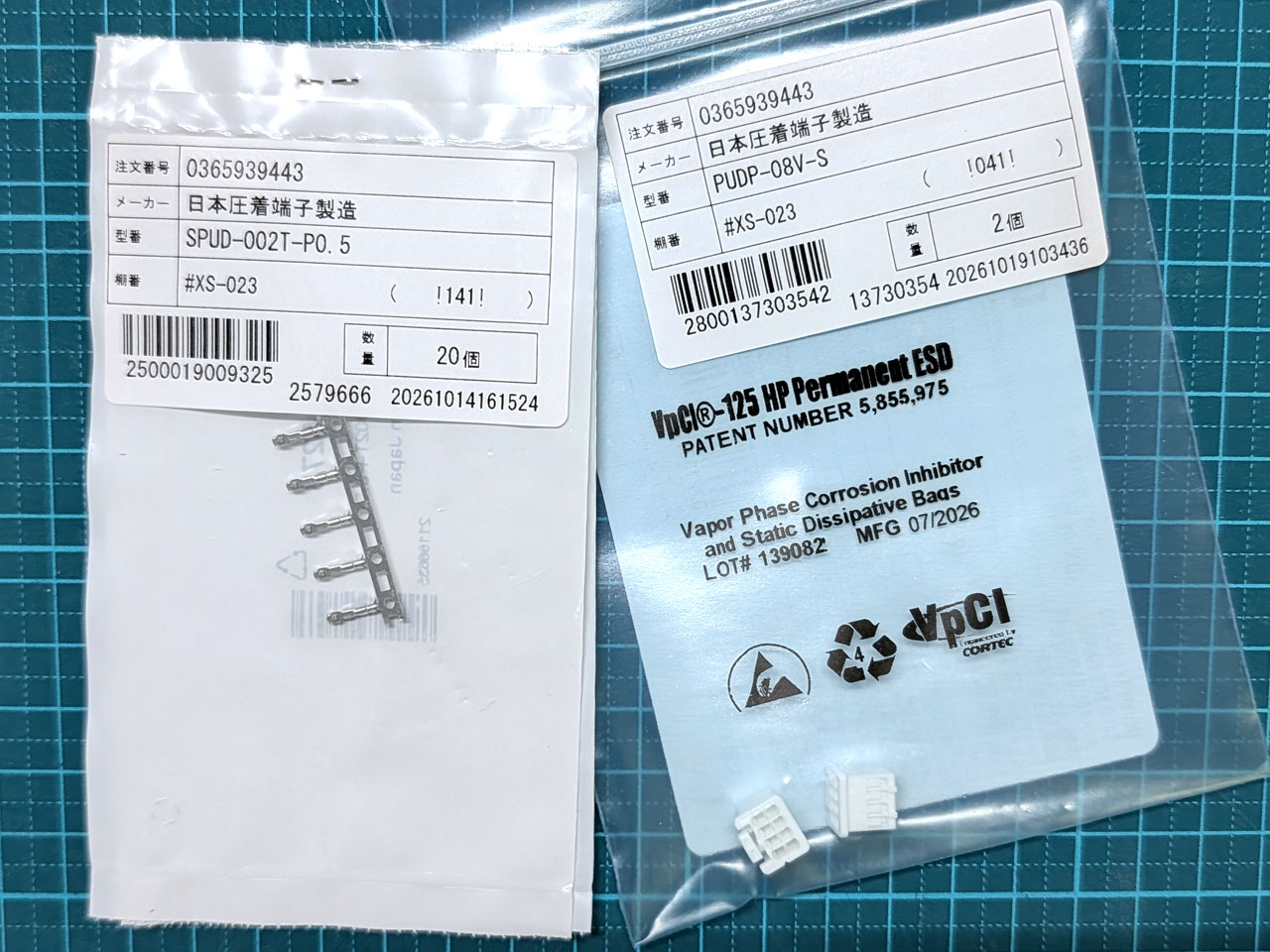

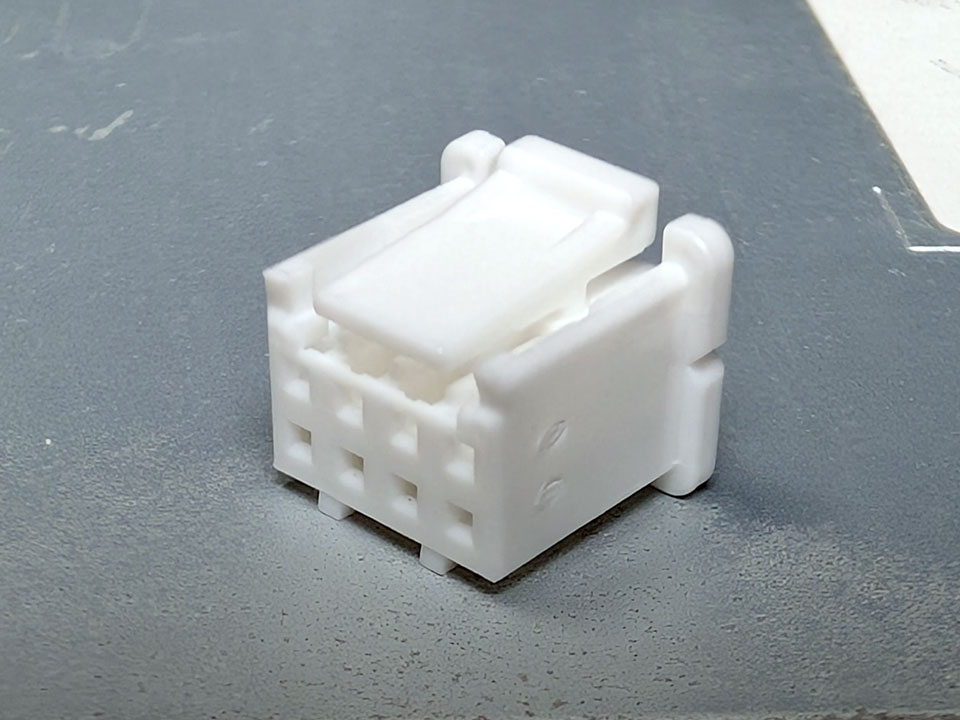

それがこれです↓

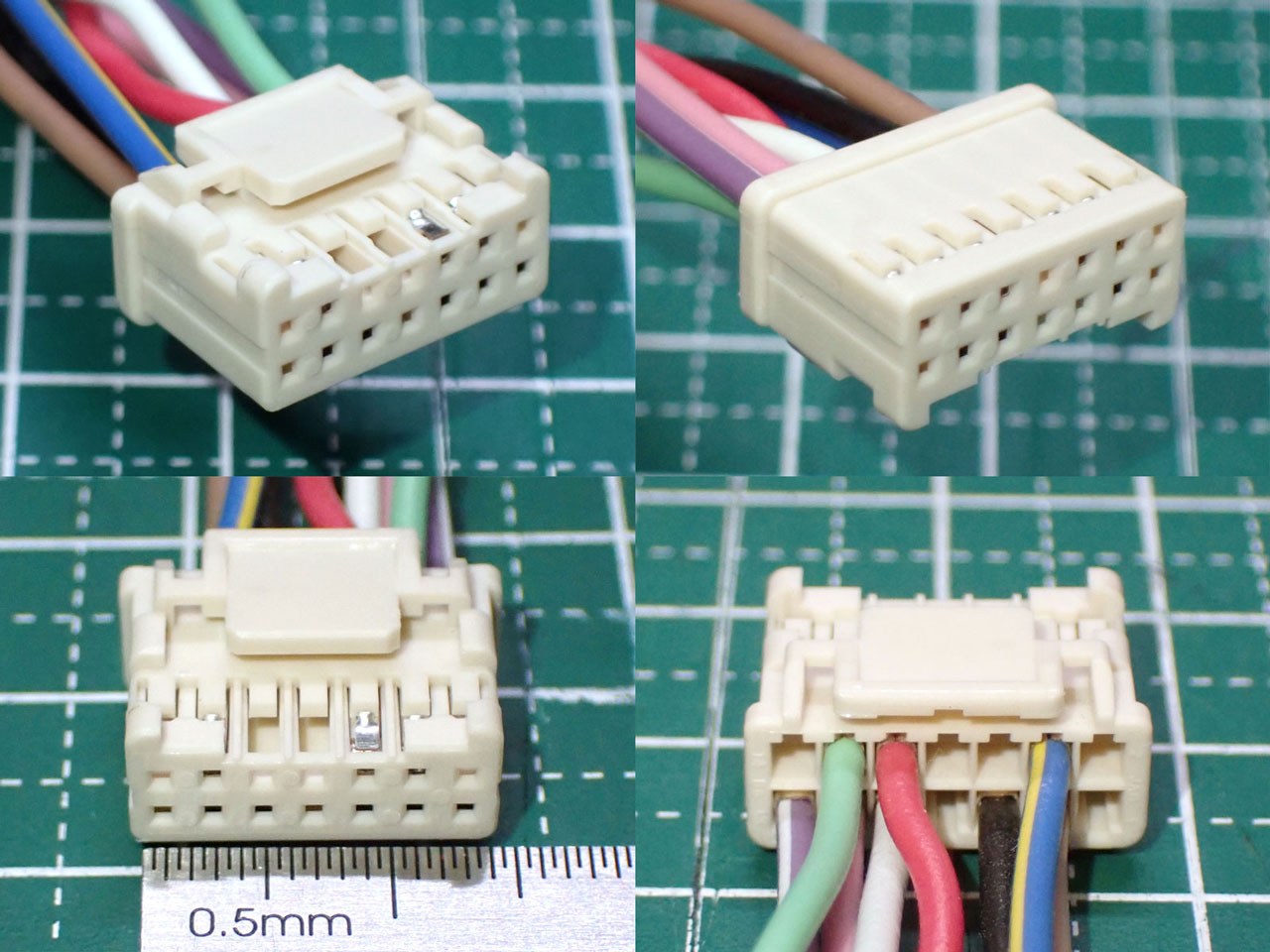

ツメの形状こそ異なりますが、ハウジングは全く同じに見えるような🤔？

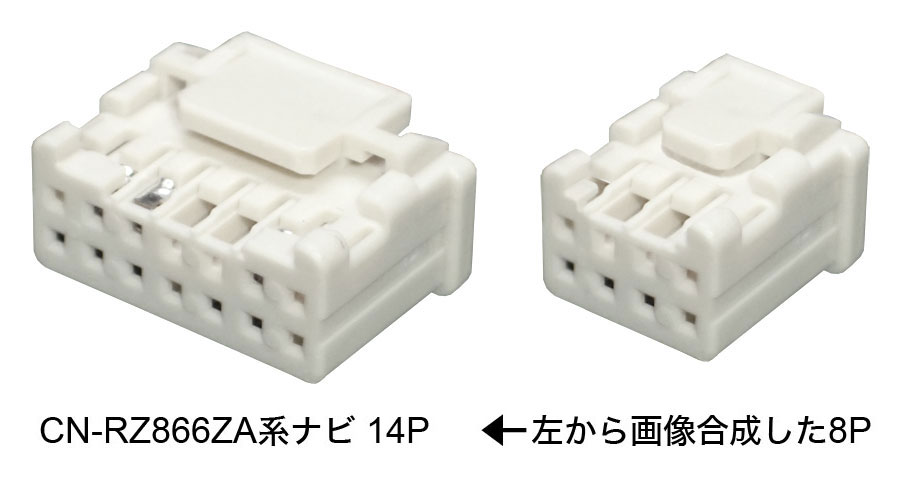

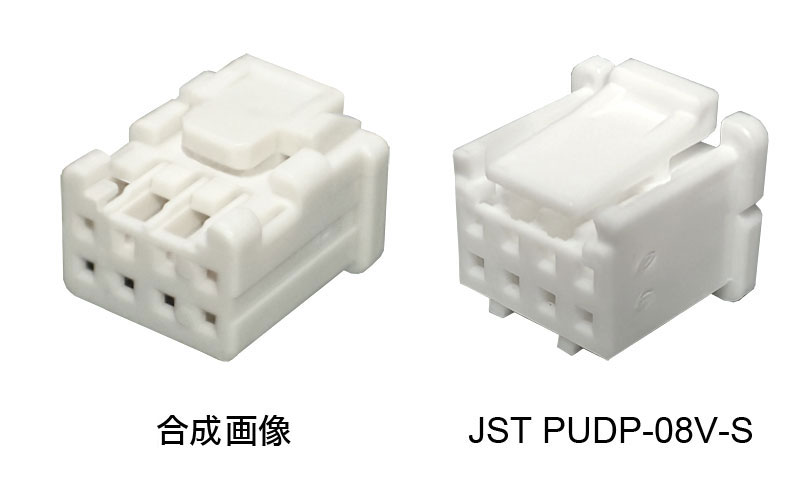

先ほどの合成画像と比べてみるとこんな感じ↓

本命のツメは後段で咬合する構造ですが、PUDP-08V-Sは前段で咬合する構造です。
なので、このまま挿入しようとしても干渉して挿入できません🥺💦

もちろんそれは想定済です☝
なので、ここからカプラーハウジングを加工していきます💪

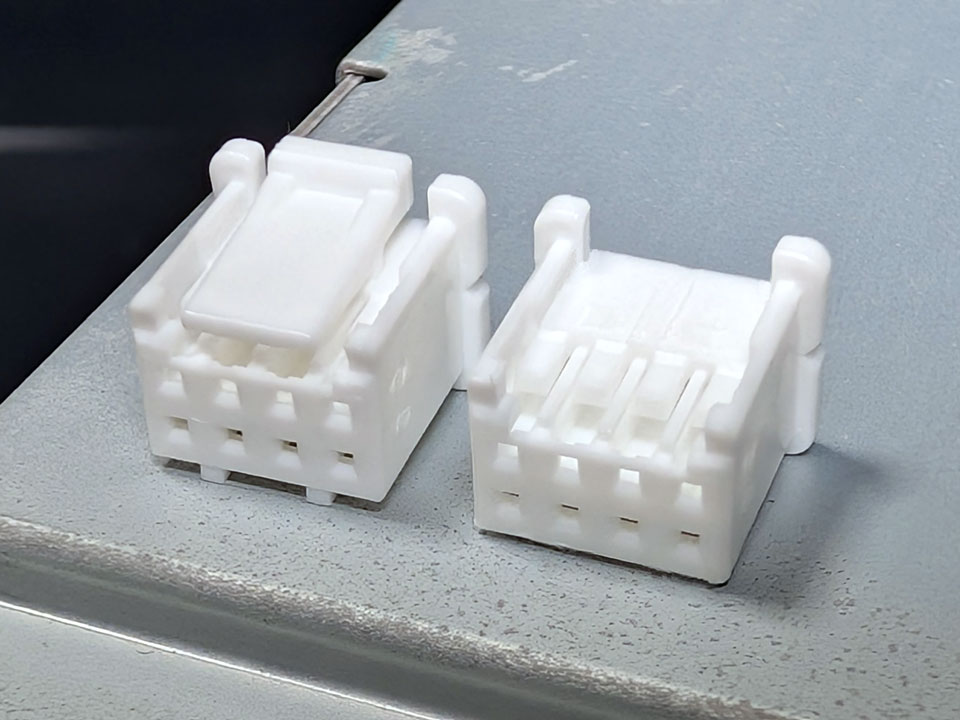

完成品がこちらです↓

ツメと突起部分を削り取りました。これで挿入できるはずです🤔

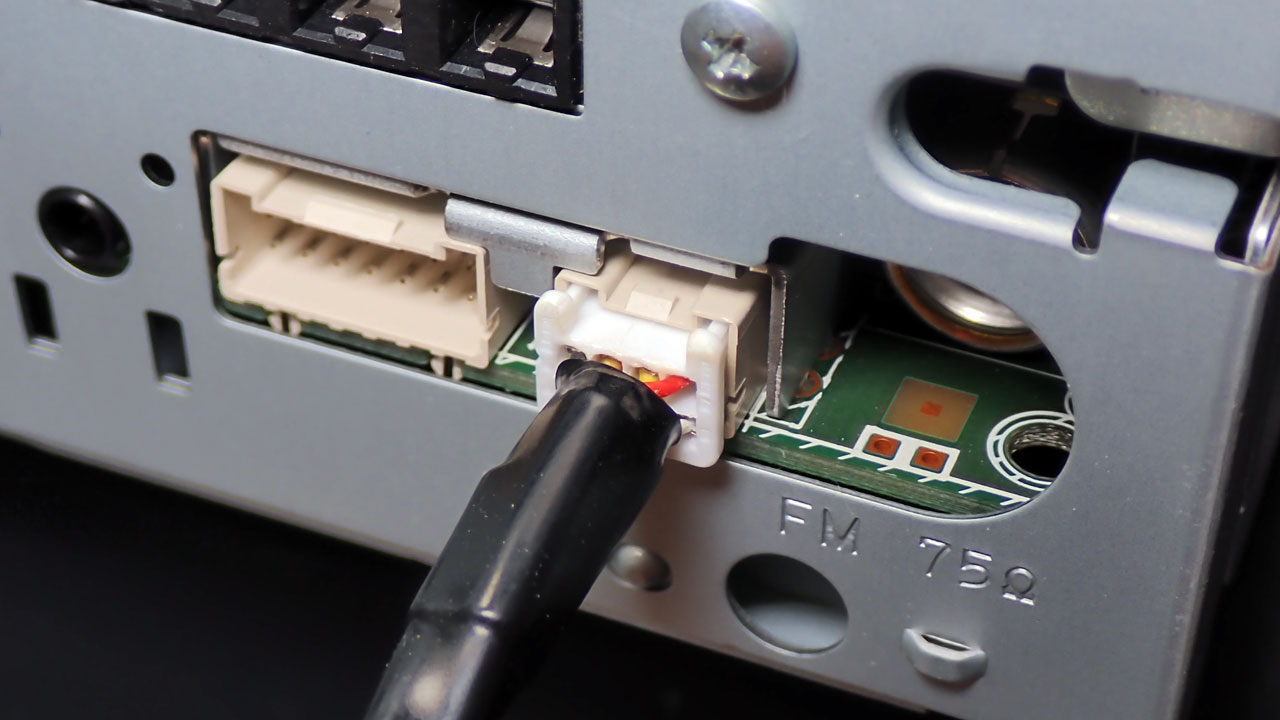

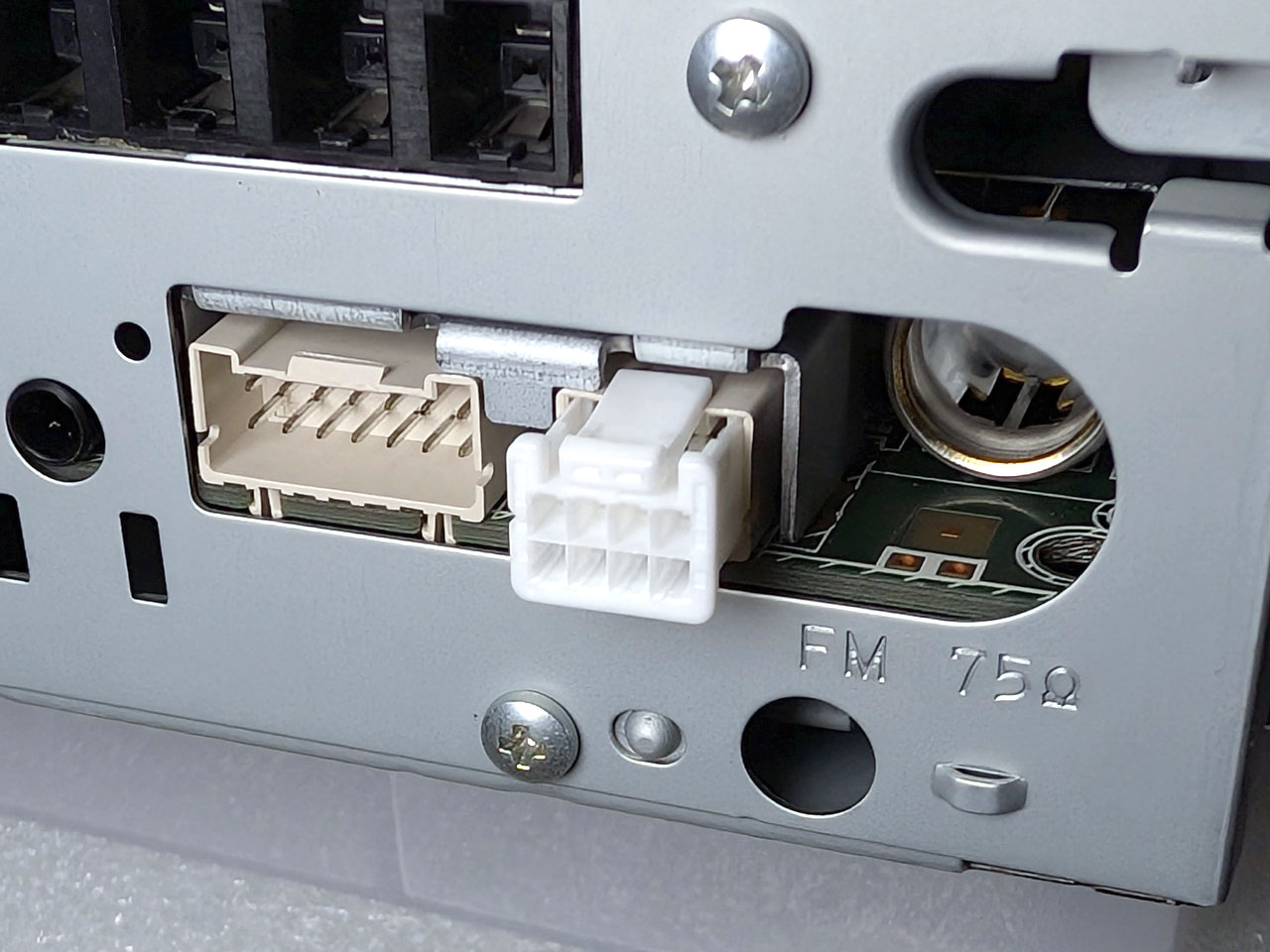

いざ実装！

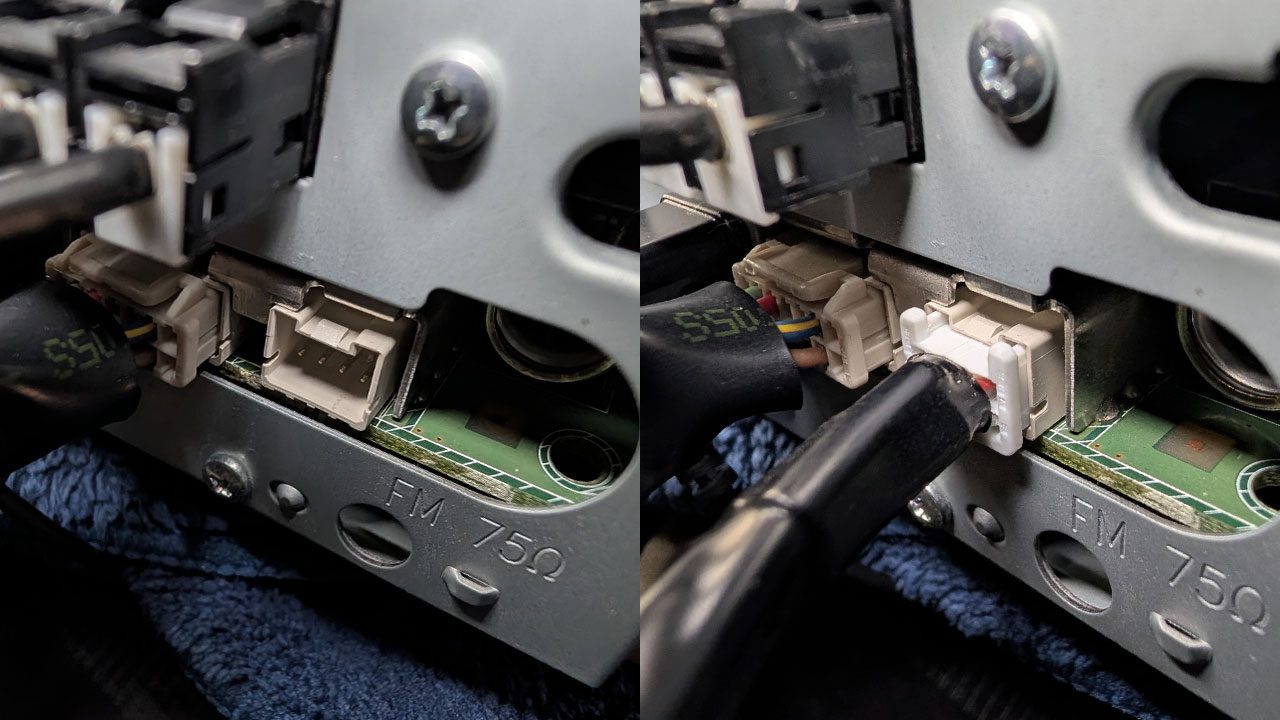

但し、ツメがロックしないのでガバガバです🥺💦
ま、それも想定済みですけどね…

続いてAVケーブルの部分に取りかかります。

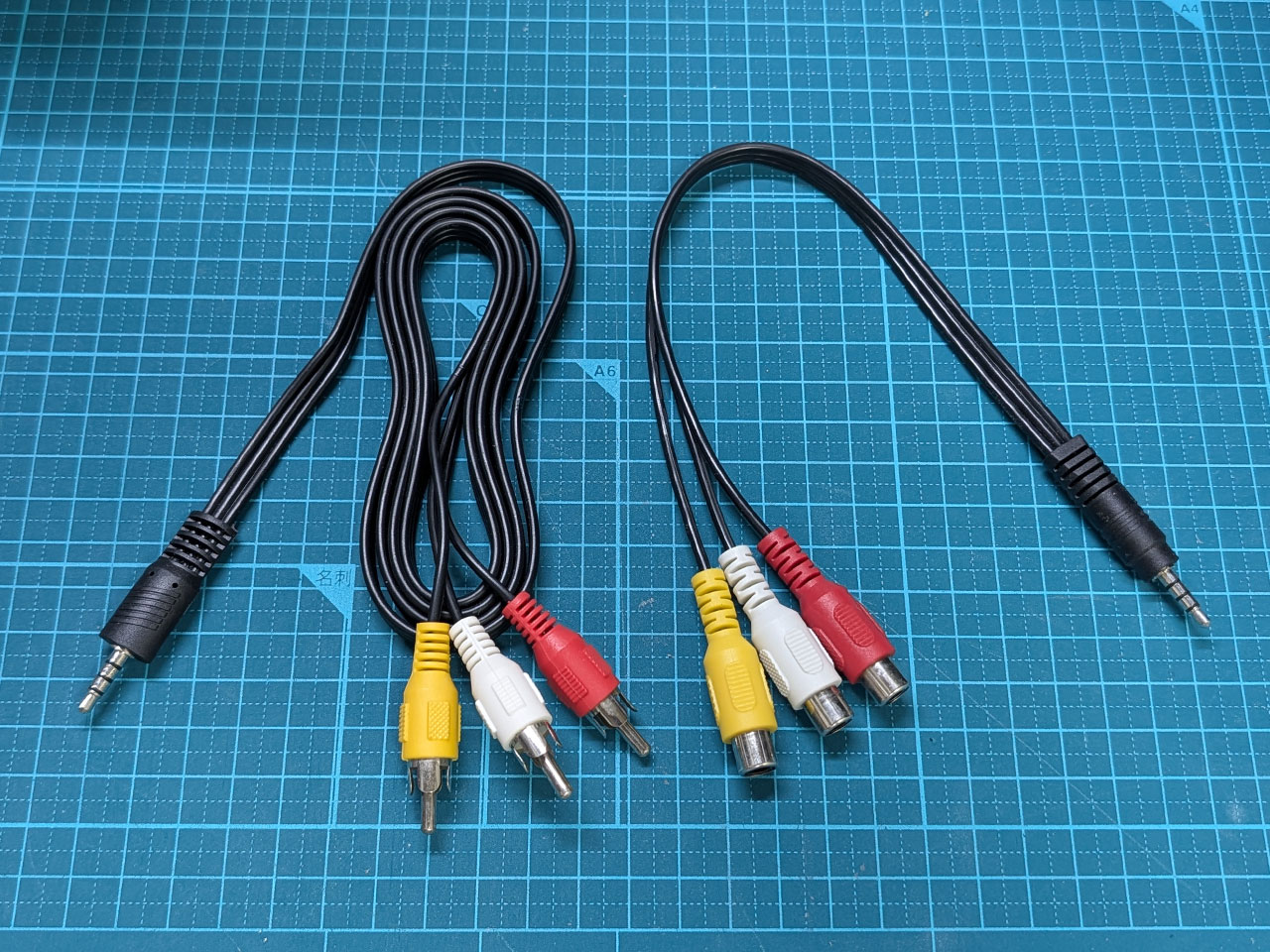

用意したのはよくあるAVケーブルです。何でもOKです☝
僕はたまたま余ってた片側ミニジャック品を流用しました。

これをカットして、一緒に調達したターミナルSPUD-002T-P0.5を取り付けていきます。

ちなみに、事前にGoogle AIから教わったピン配列がこうでした↓

※ナビ裏のカプラーに向かって左上から①②③④、左下から⑤⑥⑦⑧

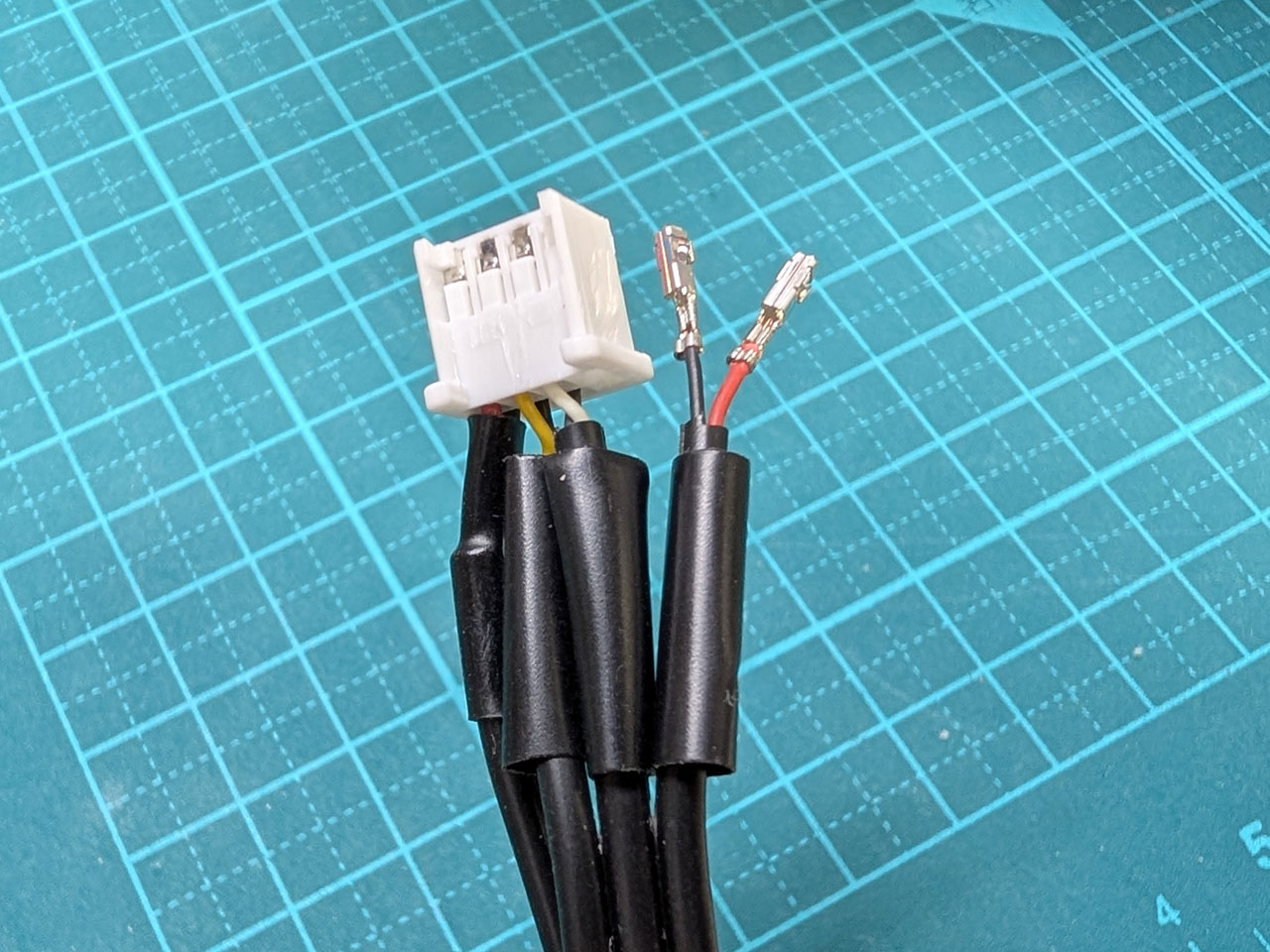

完成です✨

はい、想定していたターミナル×8ピンの挿入摩擦がそこそこ大きいので、ツメがなくても簡単にはカプラーが抜けないことが確認できました🫡ﾑﾌﾌ

しかし、大きな問題が…💦
おいGoogle AIさんよ、ピン配列が全然ちゃうやんかっ!!!笑

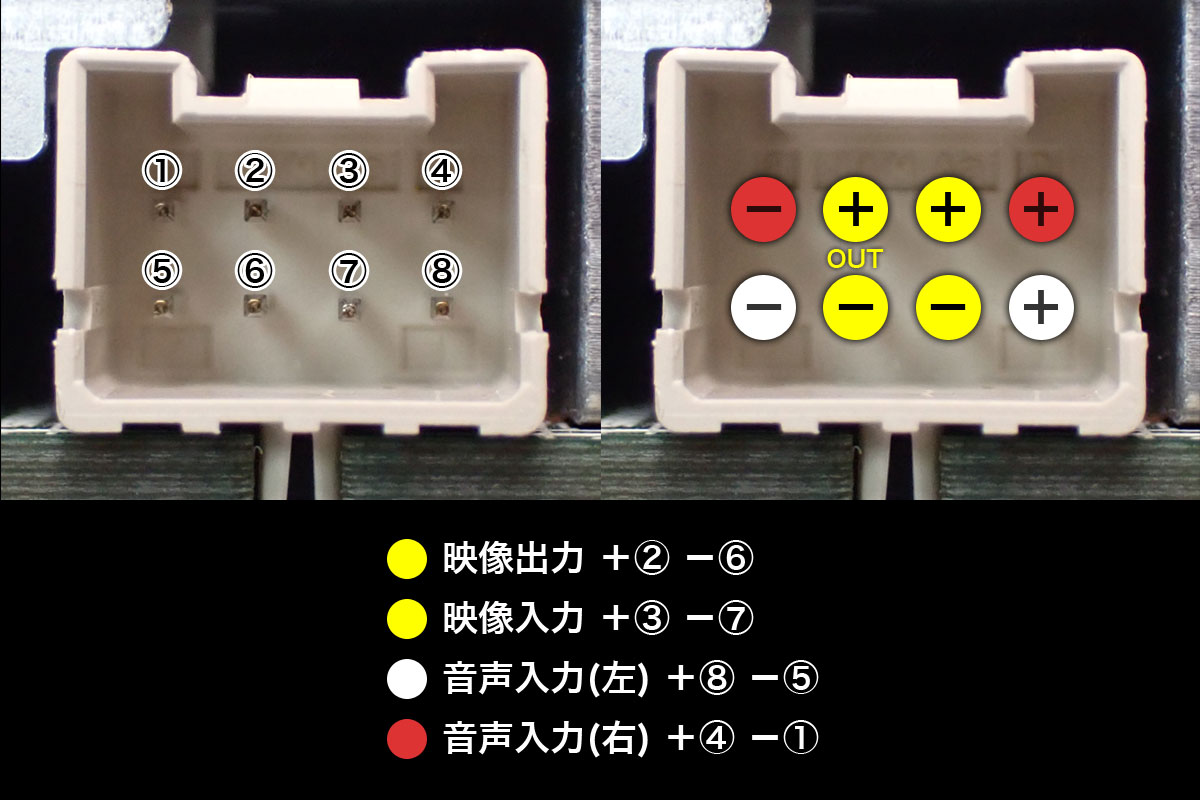

結局、ピンを入れ換えて地道に導き出した正解がこちらです↓

ほとんど嫌がらせのような不可解な配列でした🥺
絶対わざとやってるな…
メーカーさん、達成してしまってスミマセン🙏笑

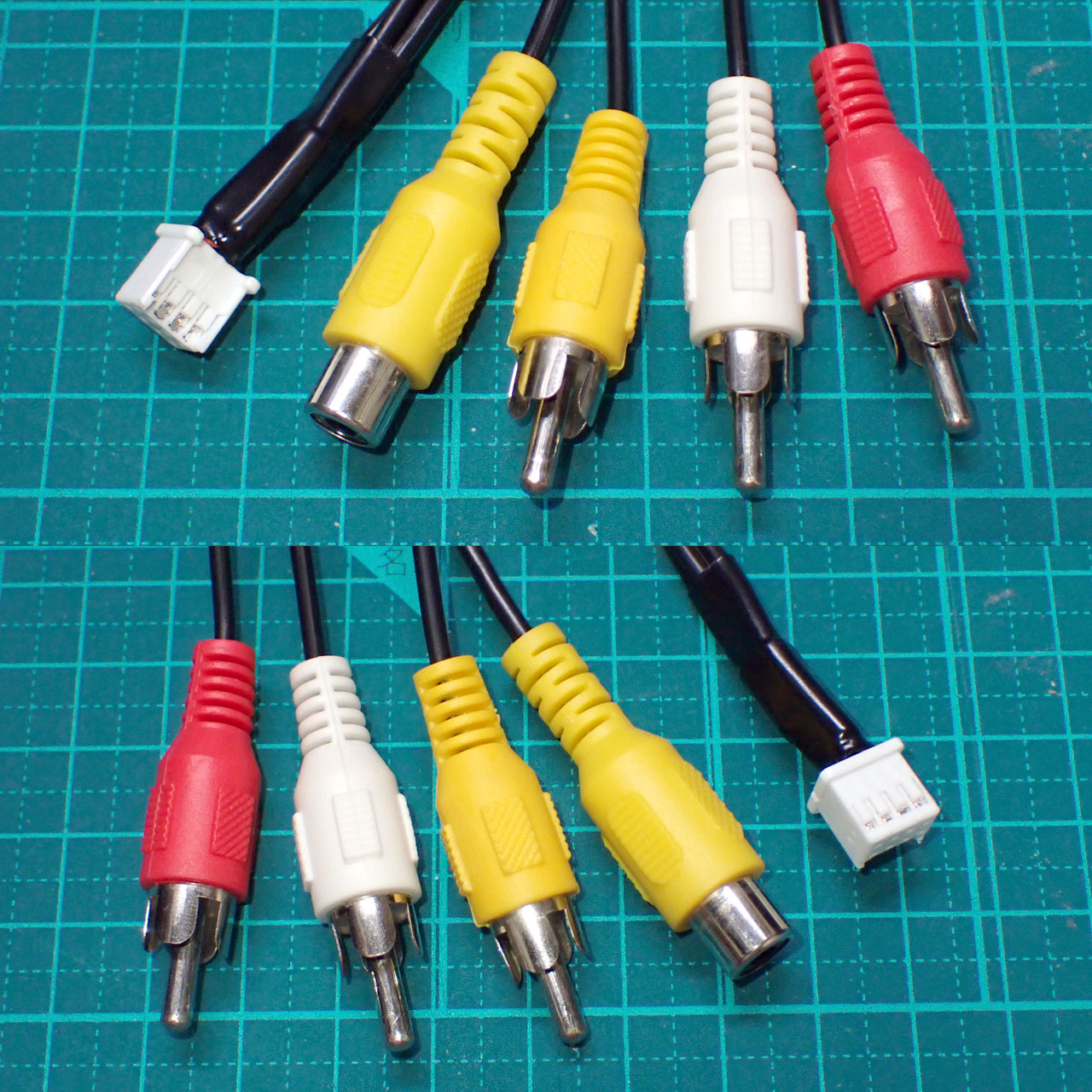

そうして今度こそ完成したAV入出力ケーブルがこちらです↓

配列が2本と2本で縦横交差してるので、カプラー部分の配線は四角い寸胴になりました。もしかしてこの強度を出すためにわざと交差させた的な🤔？？

では、いざ車両に実装です。
ナビを引き抜いて自作AV入出力ケーブルのカプラーを挿入します。

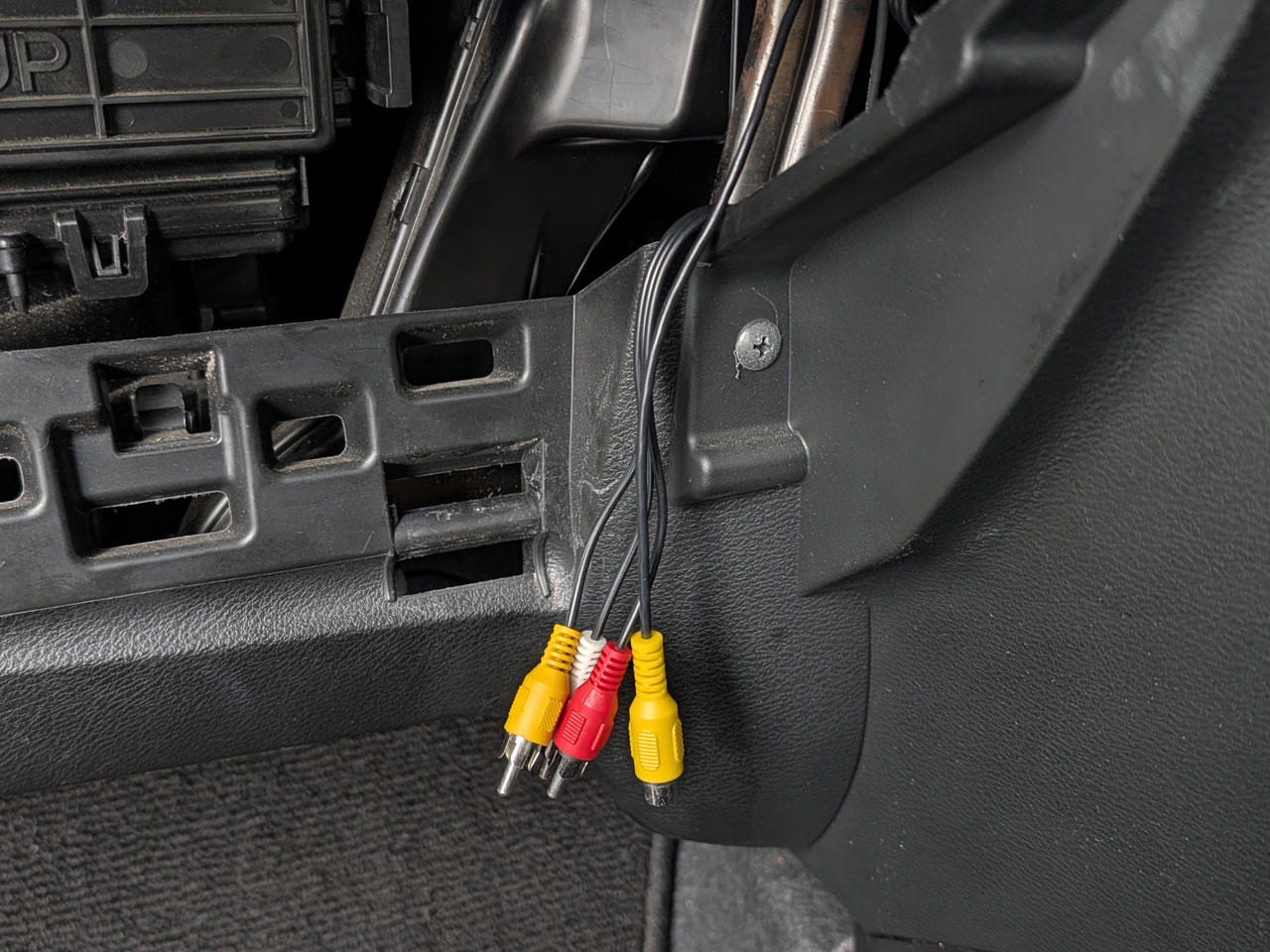

入出力端子は助手席のグローブボックスから出しました。

なお、ケーブルの重みや張力でカプラーが抜けないように、一応インシュロックでシャーシに固定しておきました。

では、まずはナビからの映像出力を試します。

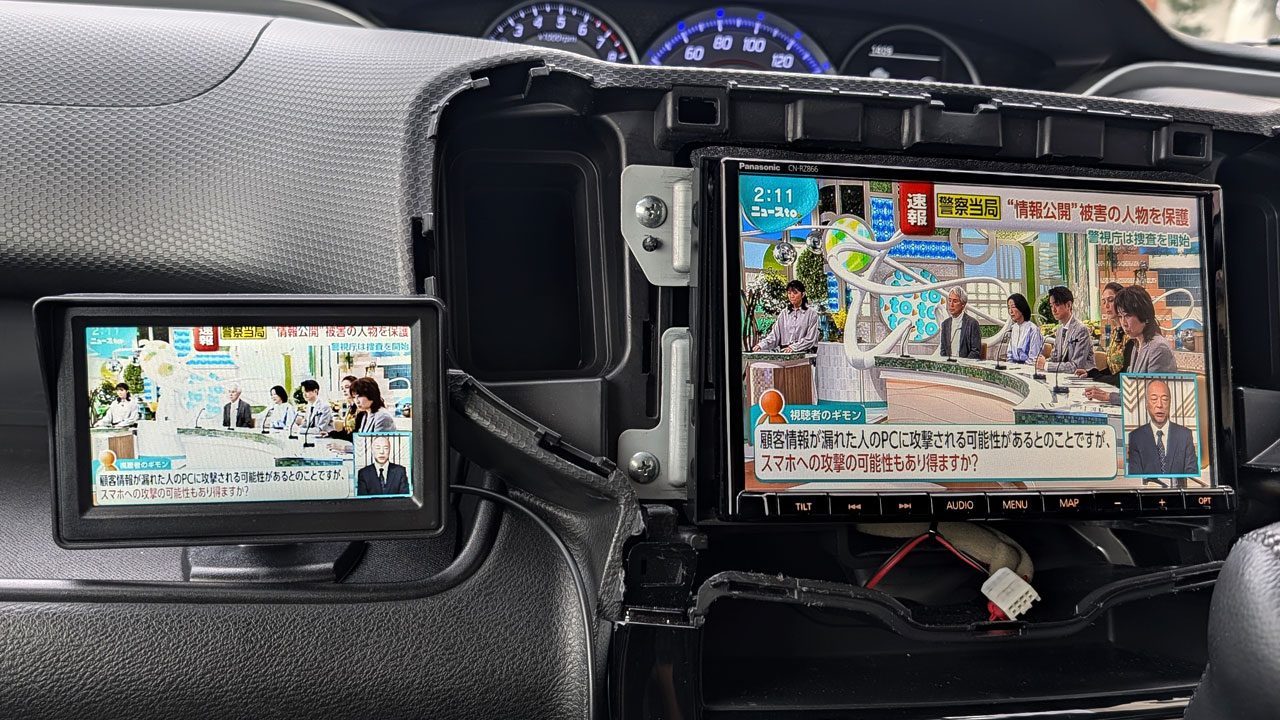

この日のためにアリエクで買った4.3インチモニターです。セールで850円でした✨

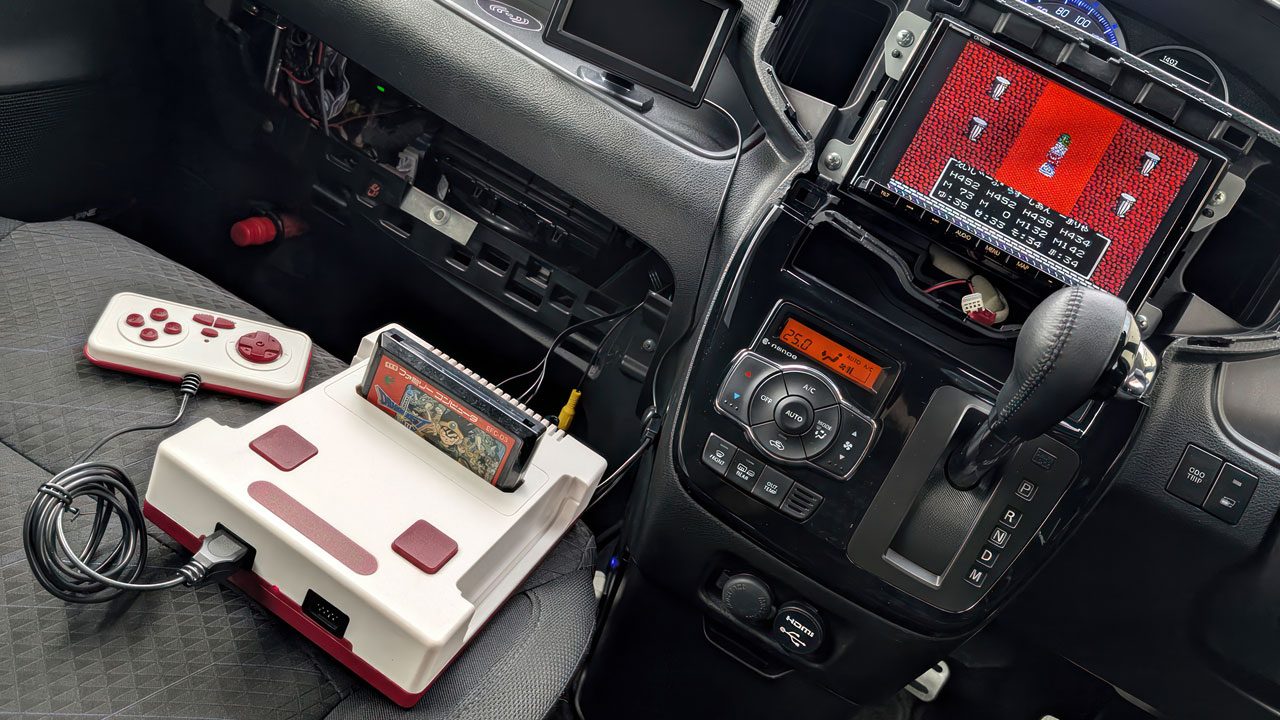

続いて、ナビの外部入力(VTR)へファミコンを繋いでみました。

但し、ファミコンの映像信号は240pなので、映像がパラパラ流れてしまいます🥺
※写真は止まった瞬間のもの笑
もし本気でファミコンをするなら何か映像を安定化する工夫が必要ですね。

続いて、プレステ2を繋いでみました。

プレステ2は映像信号が480pなので問題なく映りました✨
せっかくなので動画もどうぞ☝

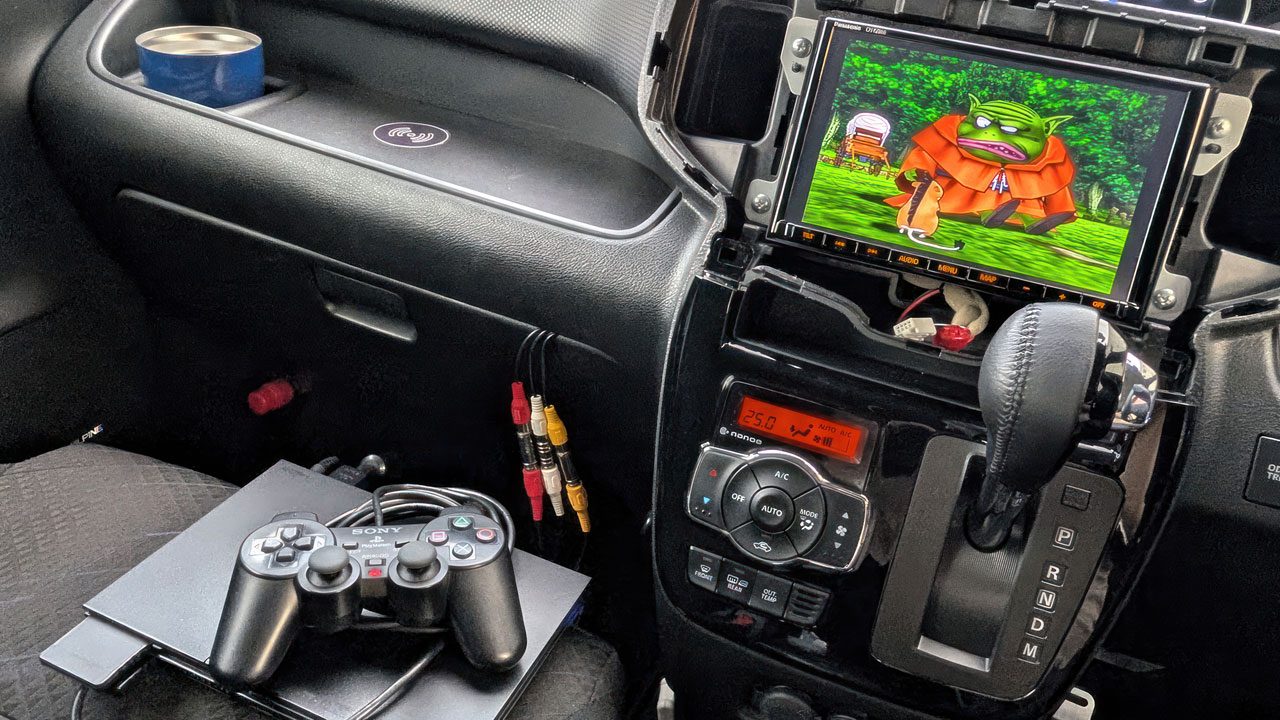

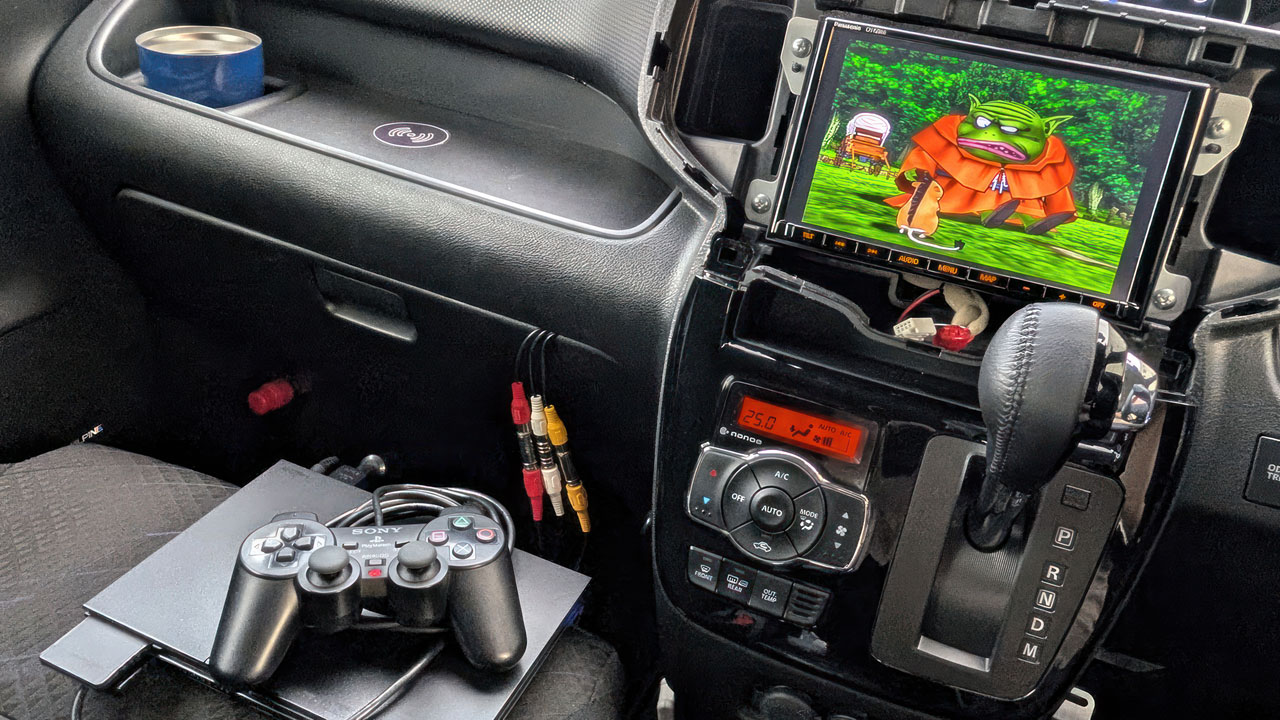

ナビの外部入力に繋いだプレステ2のドラクエ映像が映る様子

これで、映像出力もAV入力も正常に機能する自作AV入出力ケーブルの完成です✨
ハウジングとターミナルが2セットで380円、送料と合わせて合計760円程でしたから、1セット分なら約600円、純正ケーブルの約6分の1です✨

以上、参考になれば幸いです。
