ルームミラーのアームを前方へ延長してみた

  • 2025.08.06
ルームミラーのアームを前方へ延長してみた

先日、ようやく真の4Kドラレコを設置したわけですが、実は今回は車内も撮れる3カメラモデルを選びました。理由は、遠征時のYouTube動画を作成する際に、車内の様子も載せられたらVlogみたいで楽しいなと思ったからです✨

手を挙げて横断歩道を渡りましょう!

その際、助手席の人との掛け合いなんかも載せたら面白いなと思ったのですが、ひとつ気になる点がありました。
それは、ルームミラーの写り込みです🥺

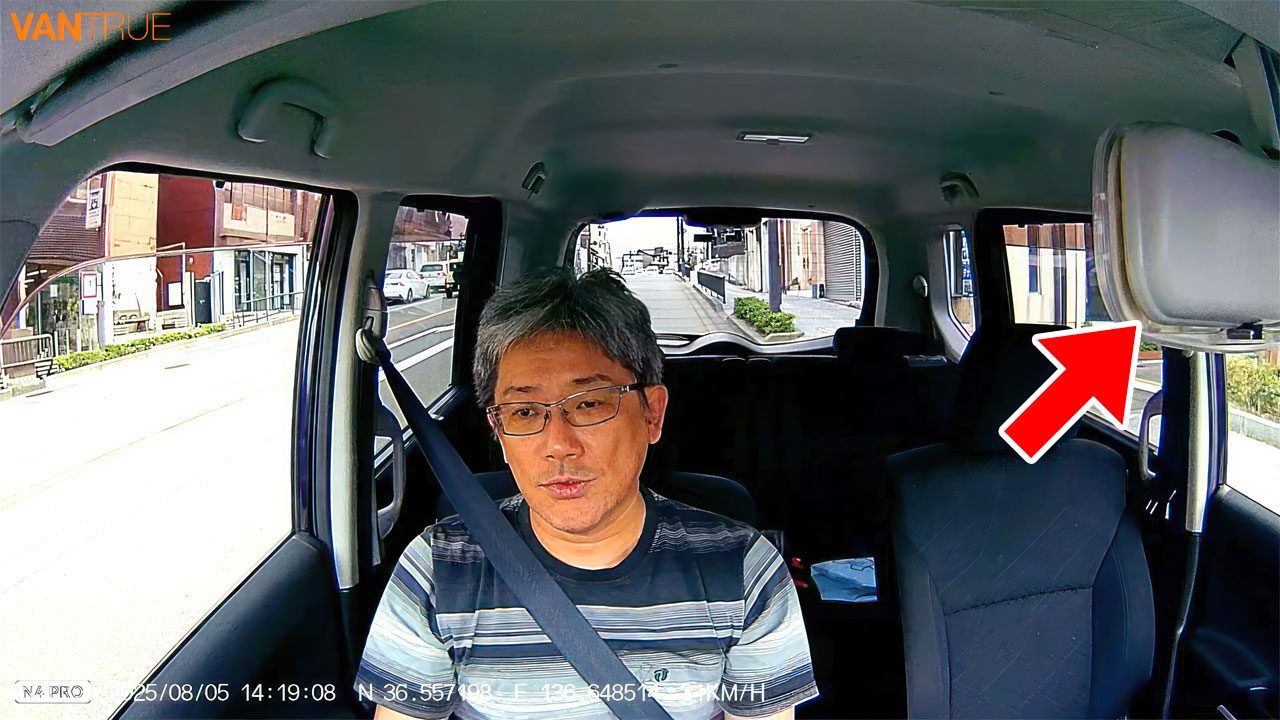

車内カメラにルームミラーが写り込む
車内カメラにルームミラーが写り込む

ルームミラーとドラレコの位置関係はこんな感じです。

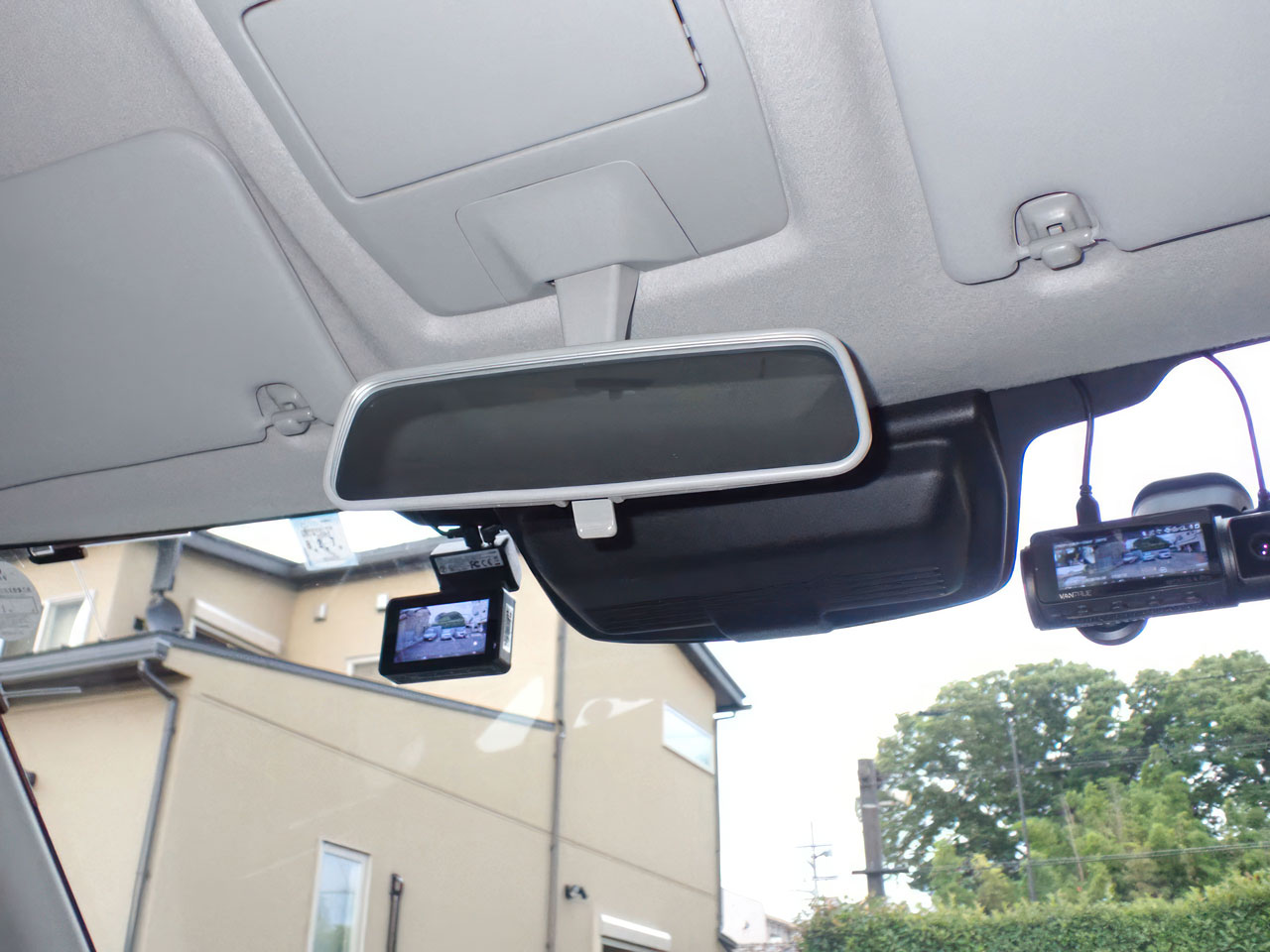

ルームミラーとドラレコの位置関係
ルームミラーとドラレコの位置関係

うむ、ドラレコと助手席の間に割って入るような位置関係です🥺
これでもドラレコの位置はブレーキ支援システムのデュアルカメラの写り込みを割けるために少し低めに設置したのですが、それでもルームミラーは映ってしまいます…

ルームミラーを前方に押し出す方法はないかな🤔?

とりあえず、ルームミラーを外してみました。
車は三菱デリカD:2(MB36S)、スズキ ソリオ(MA36S)のOEMです。

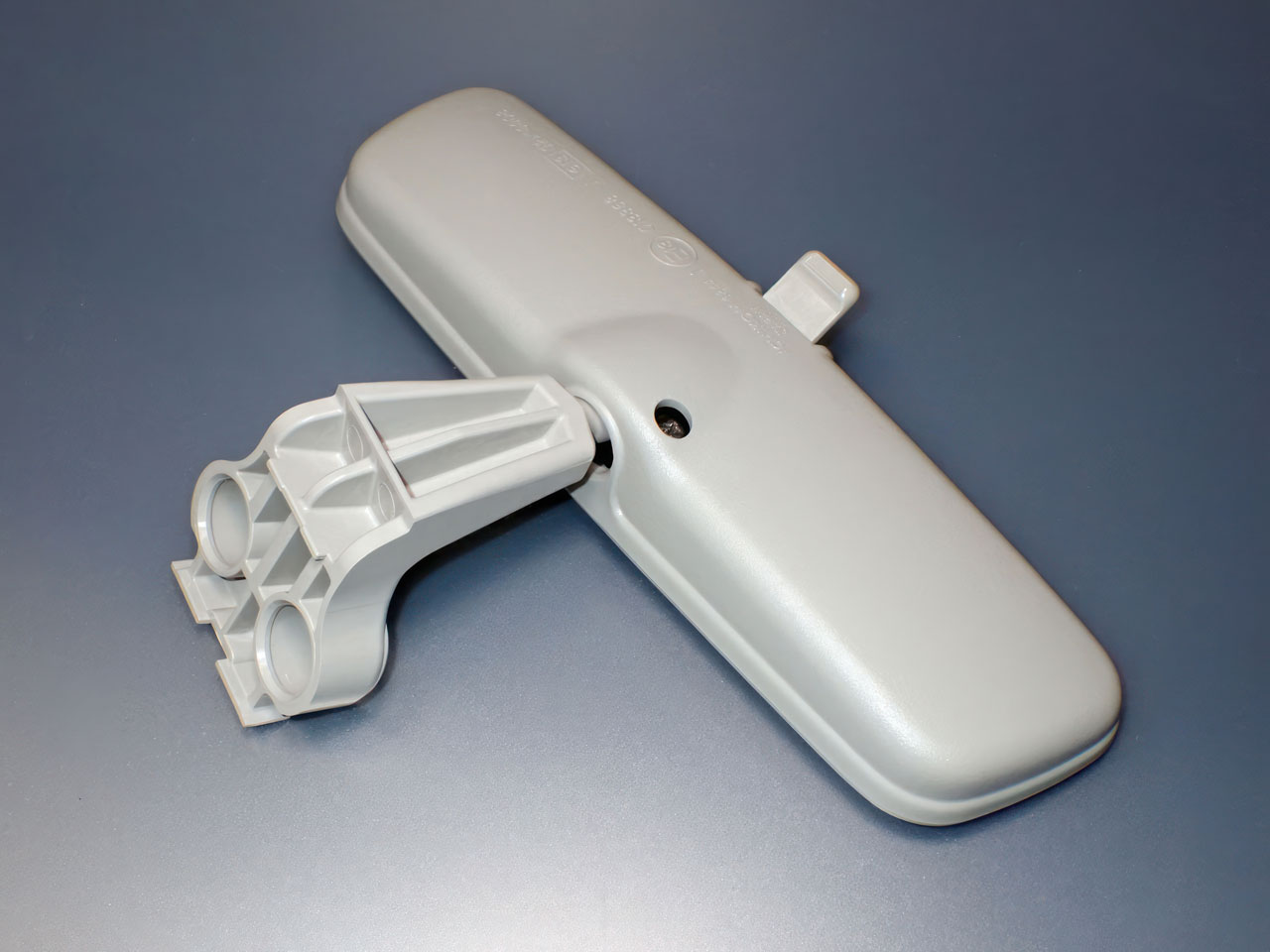

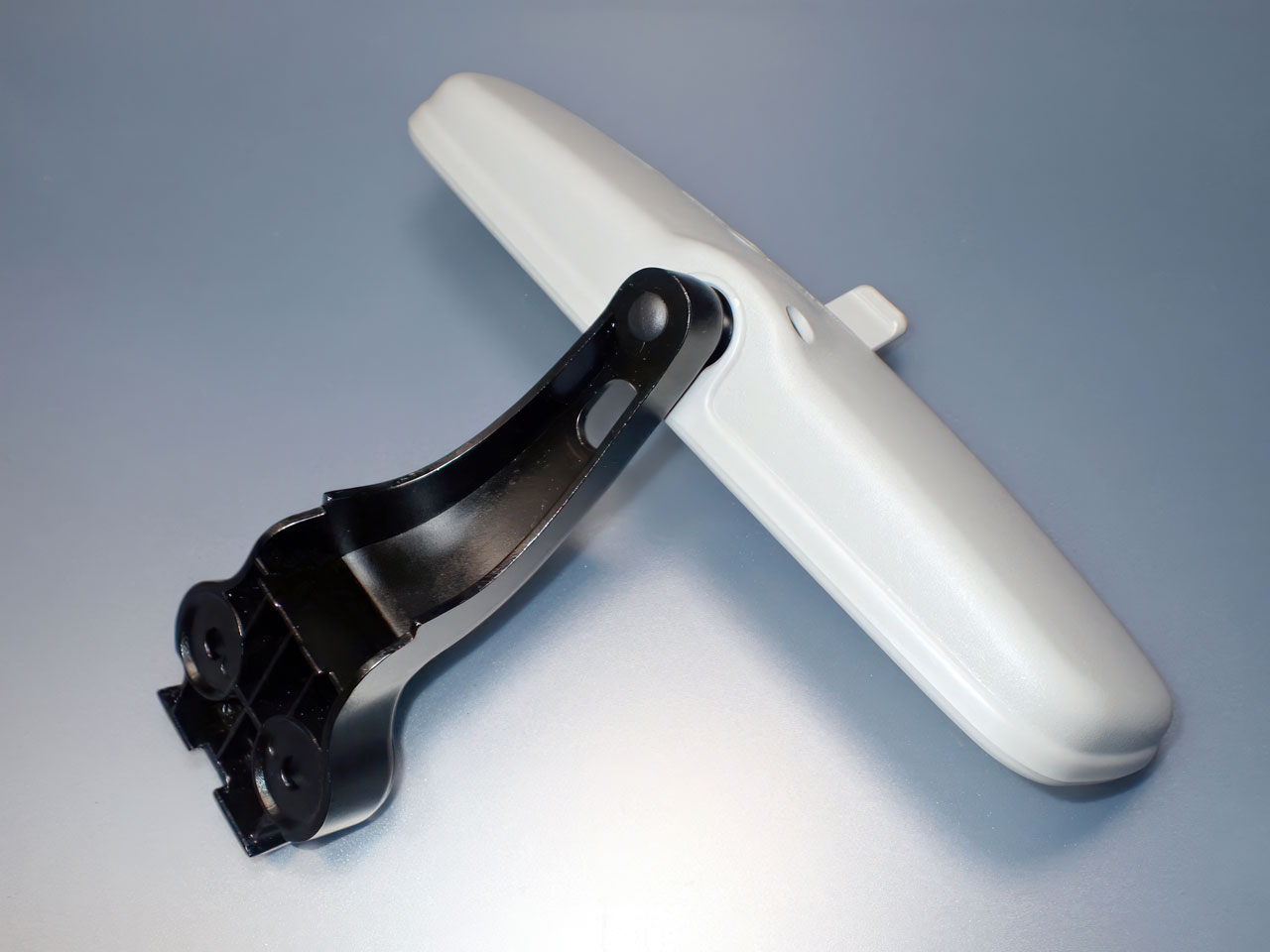

三菱デリカD:2(MB36S)のルームミラー
三菱デリカD:2(MB36S)のルームミラー

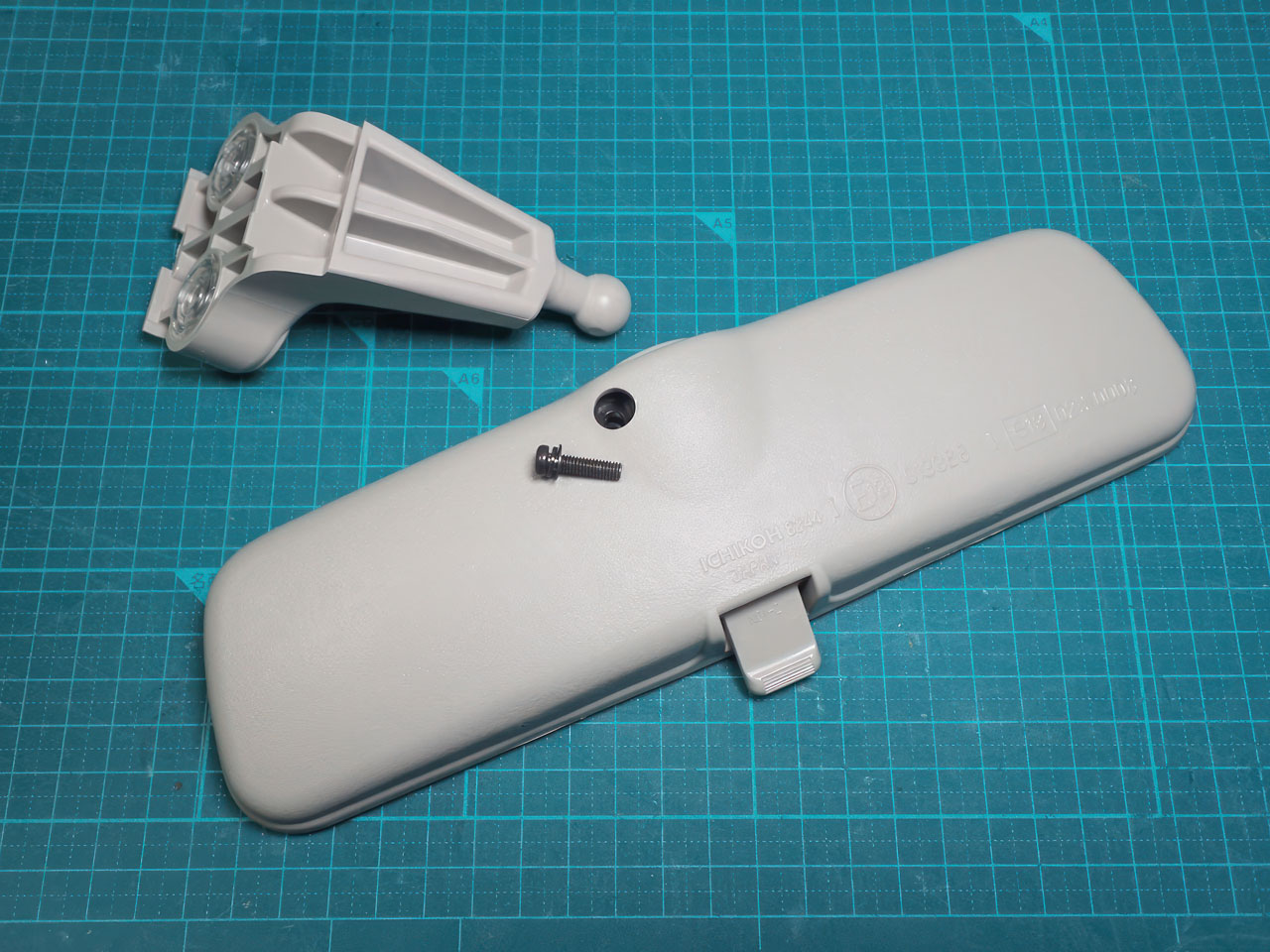

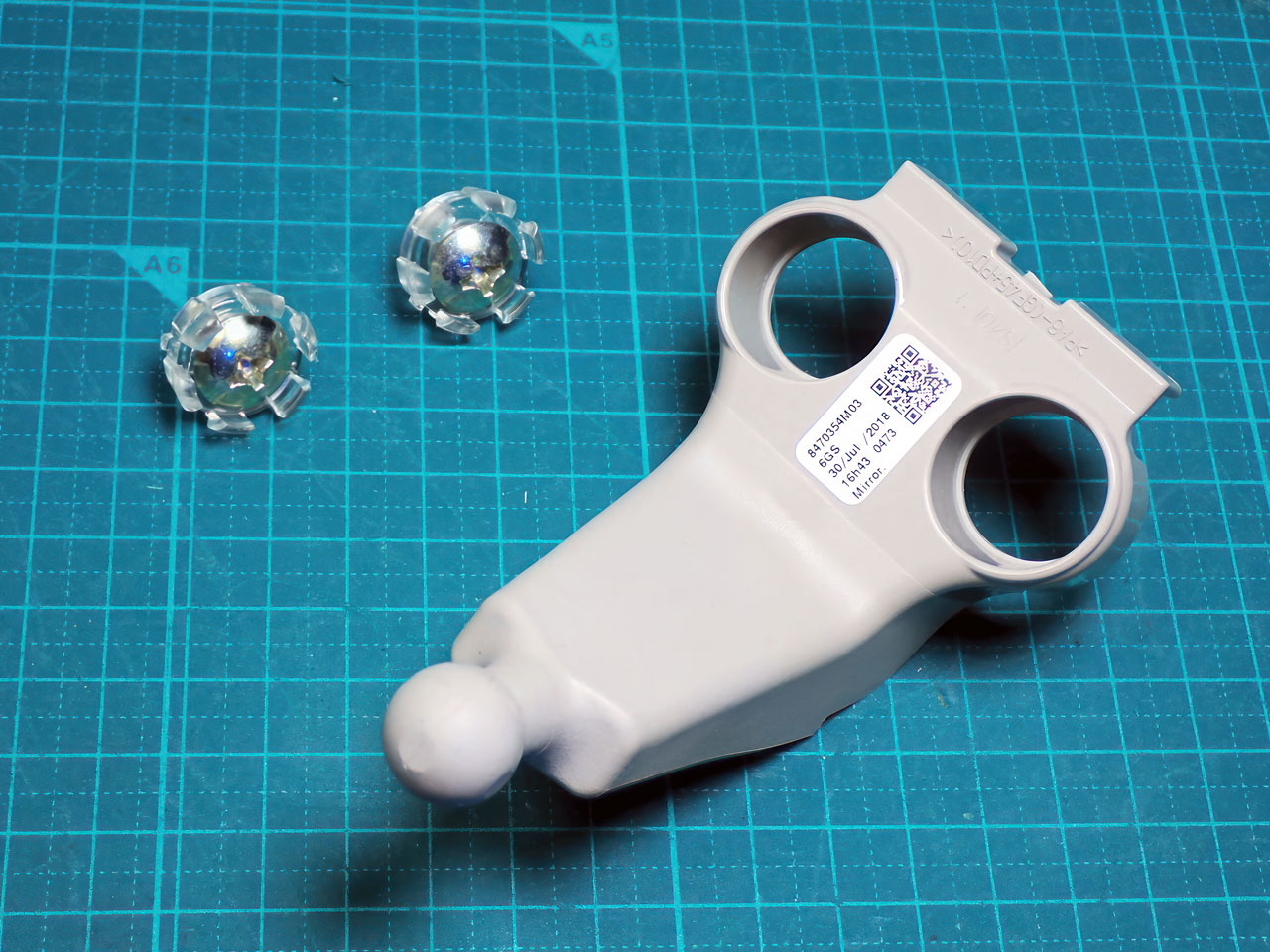

ミラーのネジを緩めるとボールジョイントが外れる(但しかなり固いので怪我に注意)
ミラーのネジを緩めるとボールジョイントが外れる(但しかなり固いので怪我に注意)
ボール径は15mmでした
ボール径は15mmでした

コレに替わる長めのアームはないものか🤔?
するとこんなのが見つかりました☝

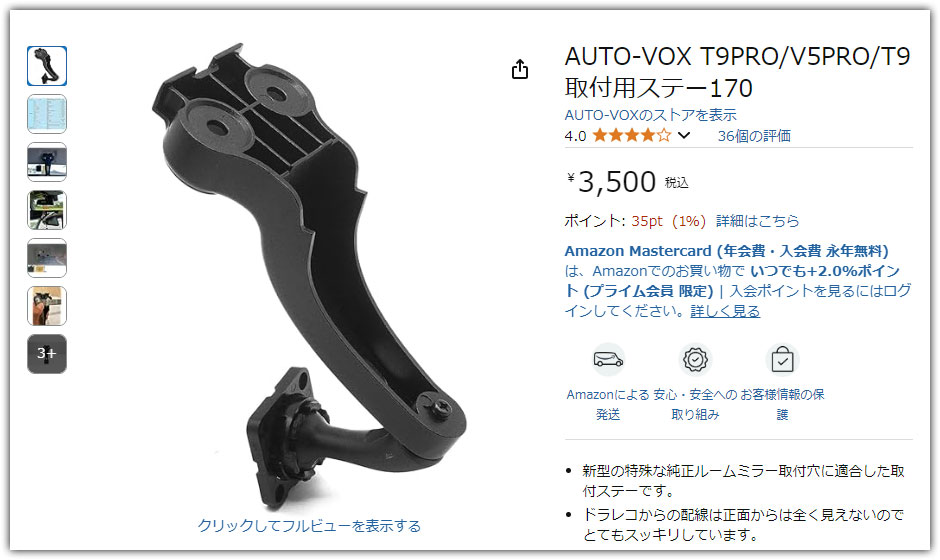

ルームミラー型ドラレコ?の車種別アーム?
ルームミラー型ドラレコ?の車種別アーム?

おお、これは活用できそう✨

そして、15mmのボールジョイントはアリエクでゲット✨

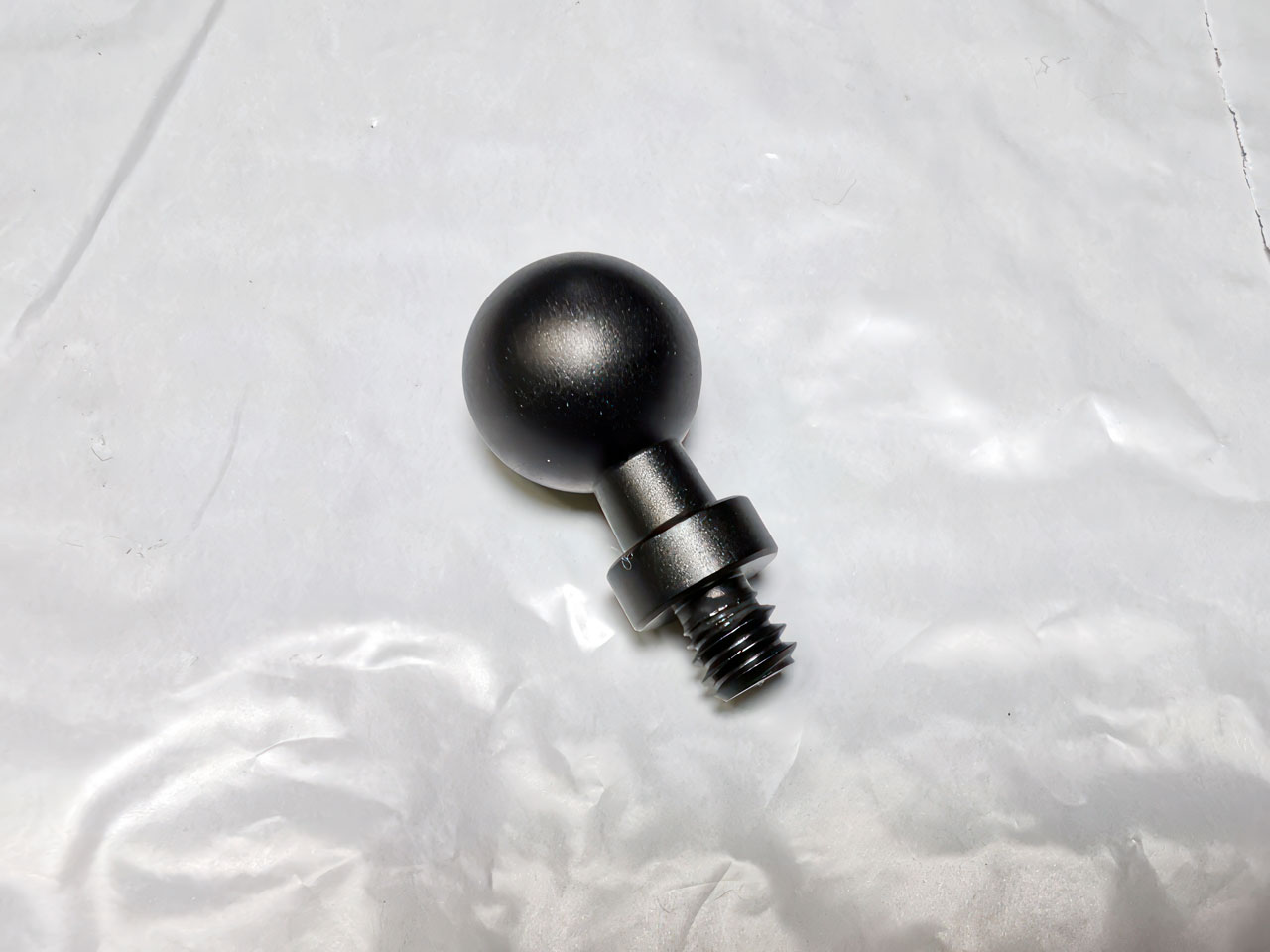

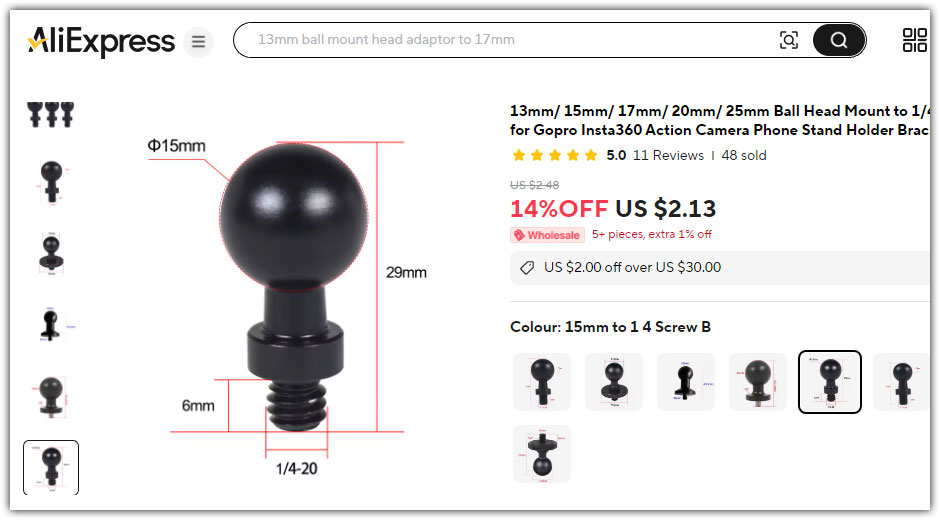

15mmのボールジョイント
15mmのボールジョイント

Amazonは早いけどアリエクは3週間以上掛かったので、急ぐなら送料払うプランでの購入をお勧めします🥺

役者は揃った✨

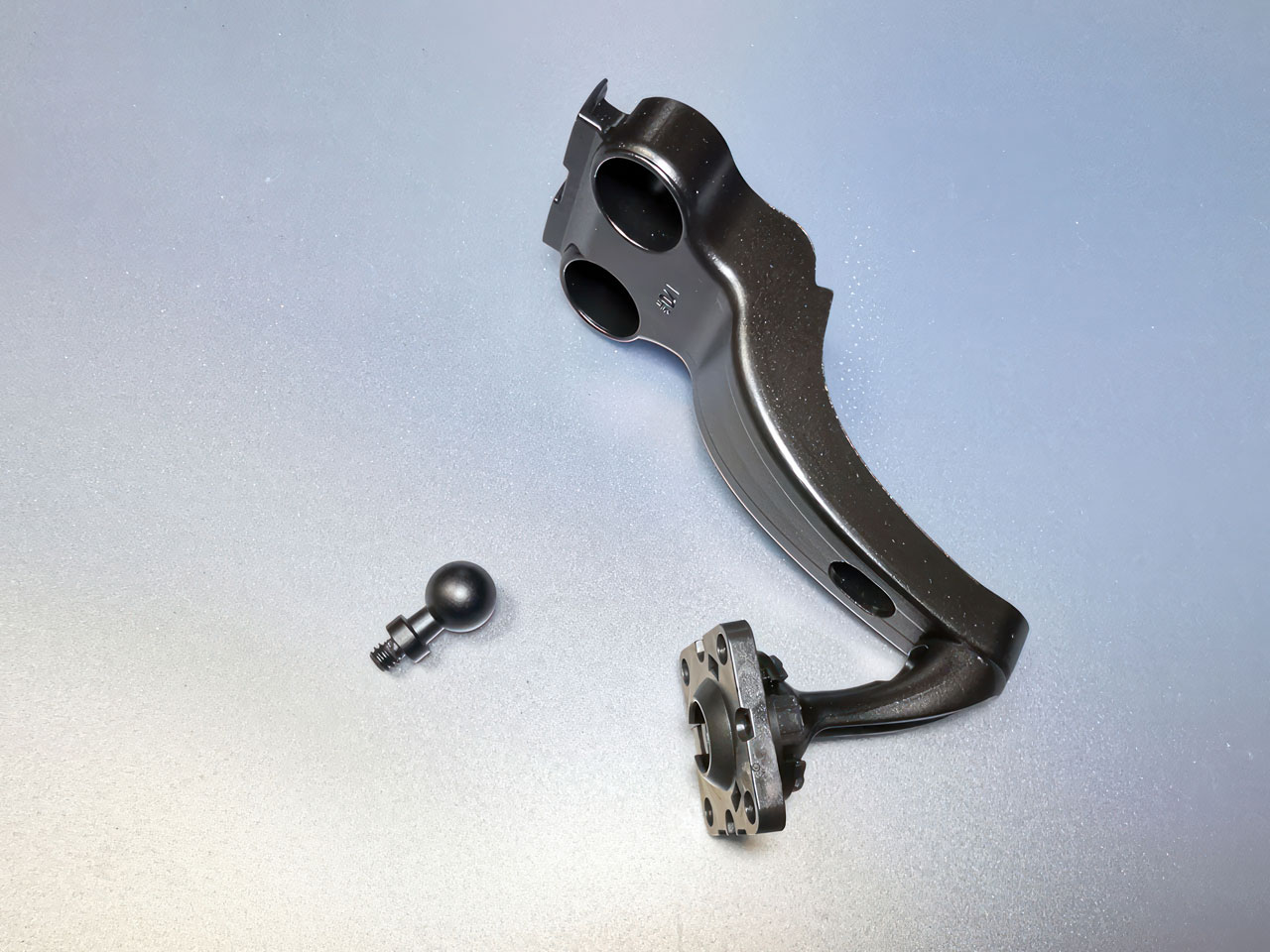

用意したボールジョイントとロングアーム(先端部品は撤去します)
用意したボールジョイントとロングアーム(先端部品は撤去します)
15mmボールジョイントのネジ径は1/4インチでした
15mmボールジョイントのネジ径は1/4インチでした
アームの先端に別途用意した1/4インチのナットを埋め込んでエポキシで固定しました
アームの先端に別途用意した1/4インチのナットを埋め込んでエポキシで固定しました

始めはアームの先端にUV硬化樹脂を充填して1/4インチのタップを開けてボールジョイントを装着してみましたが、強度不足でした🥺
なので、1/4インチのナットを埋め込んでエポキシで固めて、そこへボールジョイントを締め込む方式にしました☝

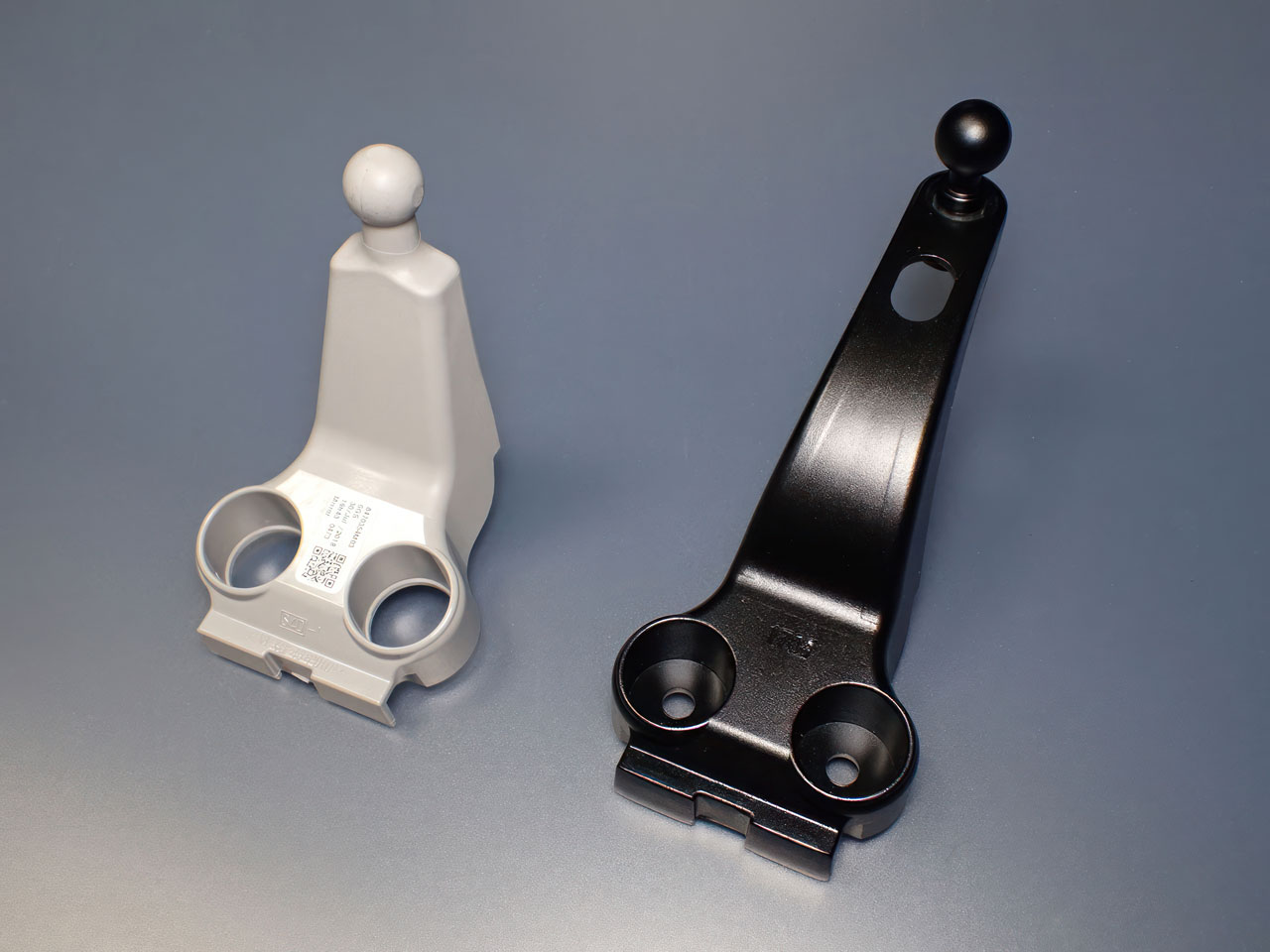

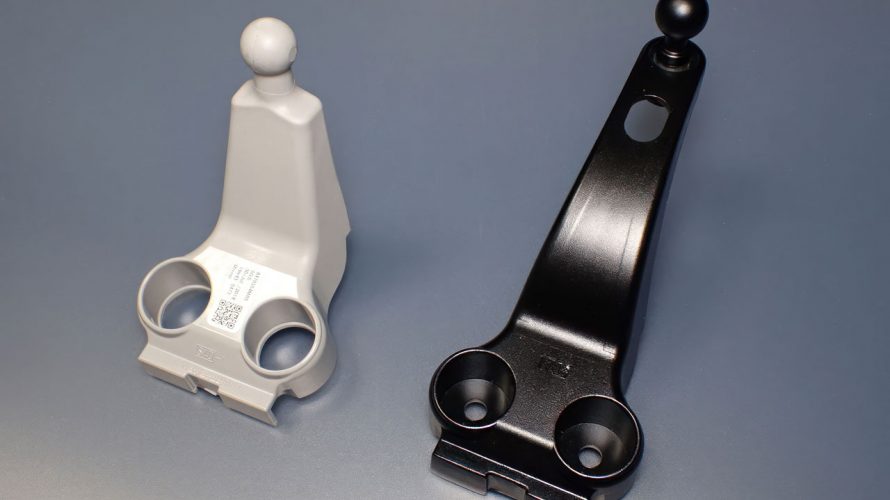

純正アームと自作アームの比較
純正アームと自作アームの比較

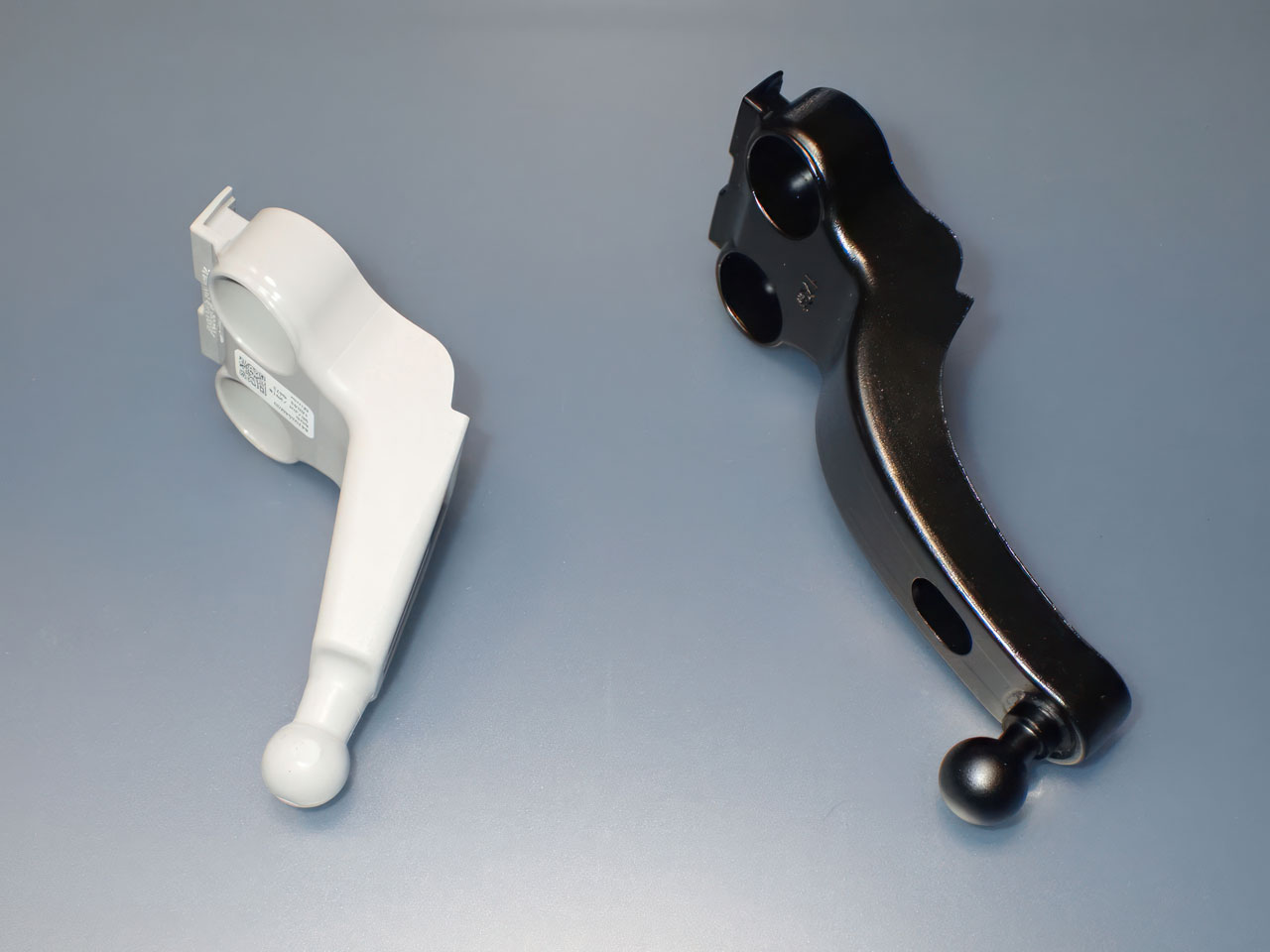

純正アームと自作アームの比較
純正アームと自作アームの比較

これでルームミラーが8cmほど前方へ伸張できそうな予感🤔

アーム先端の裏のネジ穴には適当なエンドキャップを填め込みました
アーム先端の裏のネジ穴には適当なエンドキャップを填め込みました

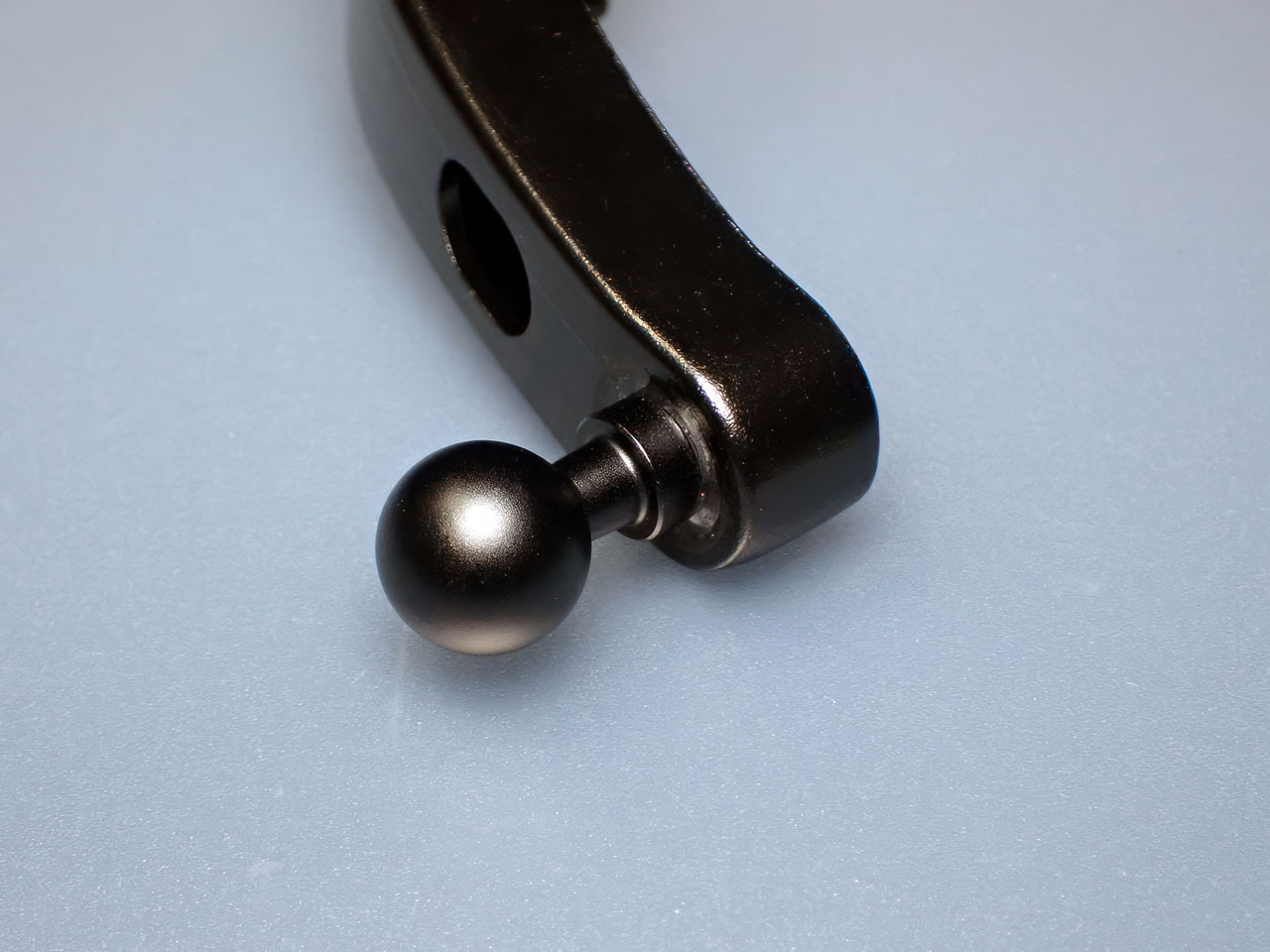

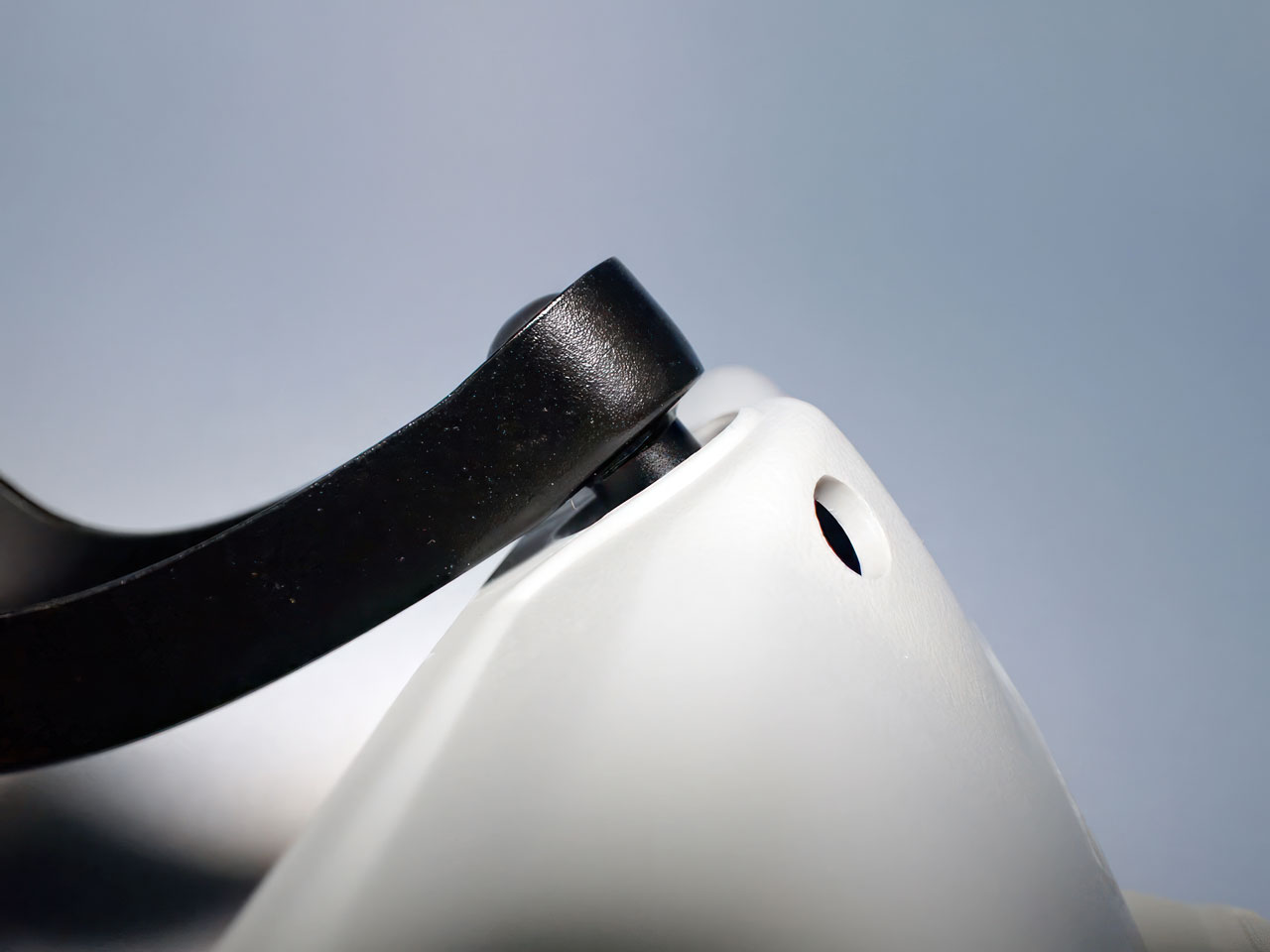

ボールジョイントが短くてあまりクリアランスがないかも...
ボールジョイントが短くてあまりクリアランスがないかも…

いざ、実装☝

実装は問題なく完了
実装は問題なく完了

ビフォー!

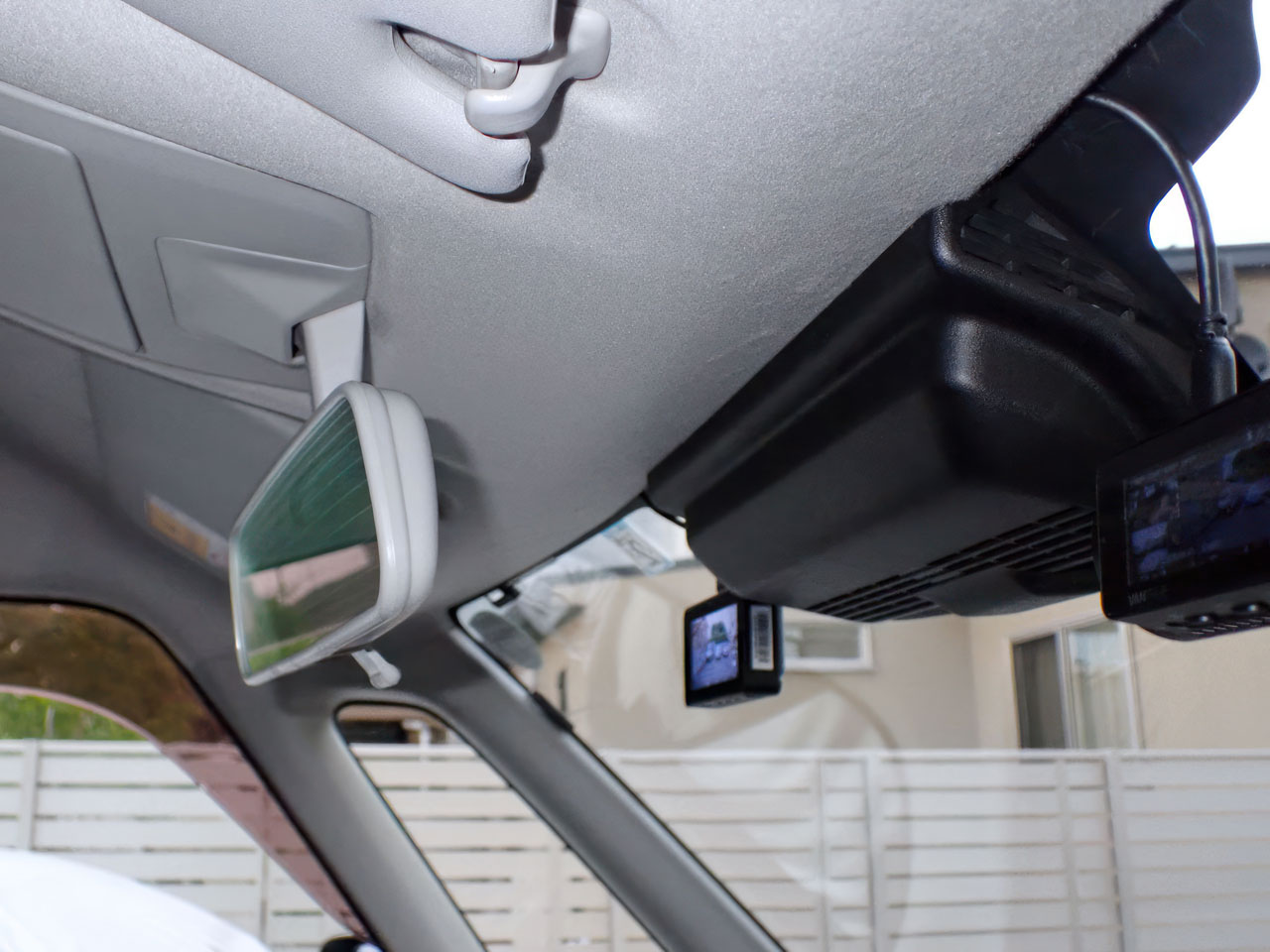

換装前の純正アームの状態
換装前の純正アームの状態

アフター✨

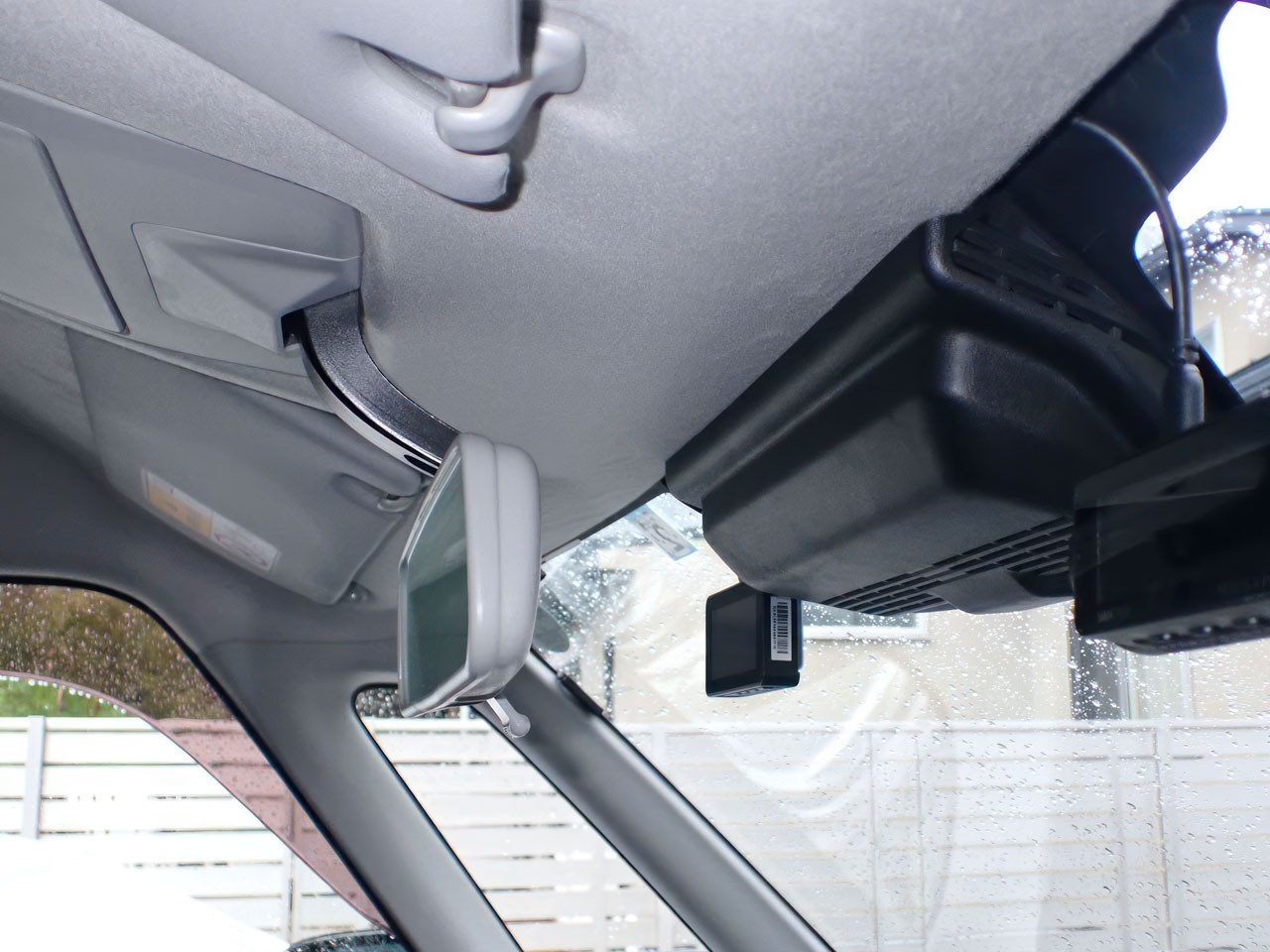

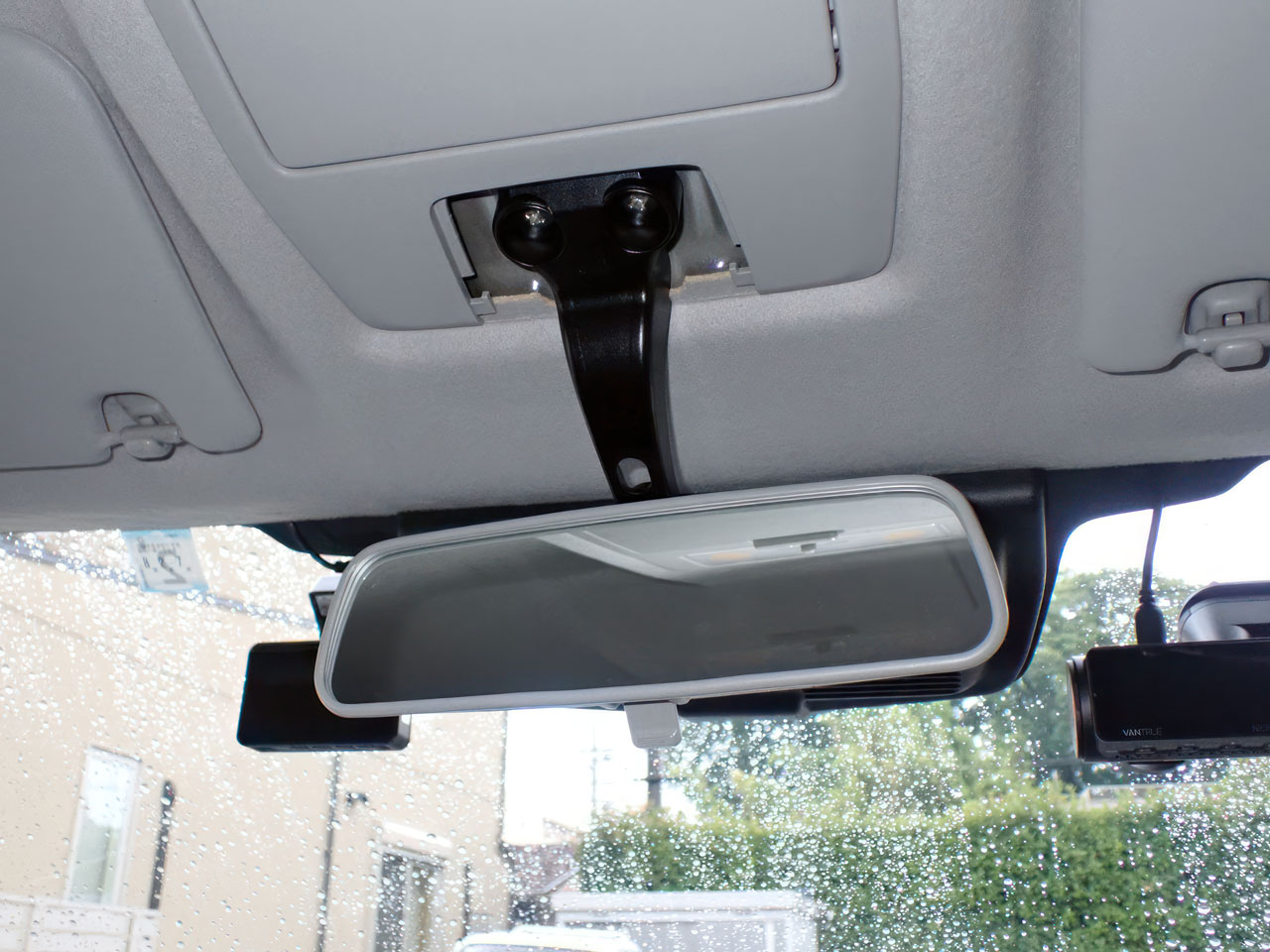

換装後の自作アームの状態
換装後の自作アームの状態

こうして見ると、まだまだ前方に余裕があります🥺笑
んーもっと長くしたかったけど、とりあえずこれで使ってみます🫡
ちなみに、ボールジョイントが短いため、ミラーの下向き量が少し足りなくなりましたが、後付けしてるワイドミラーの取付角度を調整して対処しました☝
次回作り直す際は長めのボールジョイントを見つけたいと思います🫡

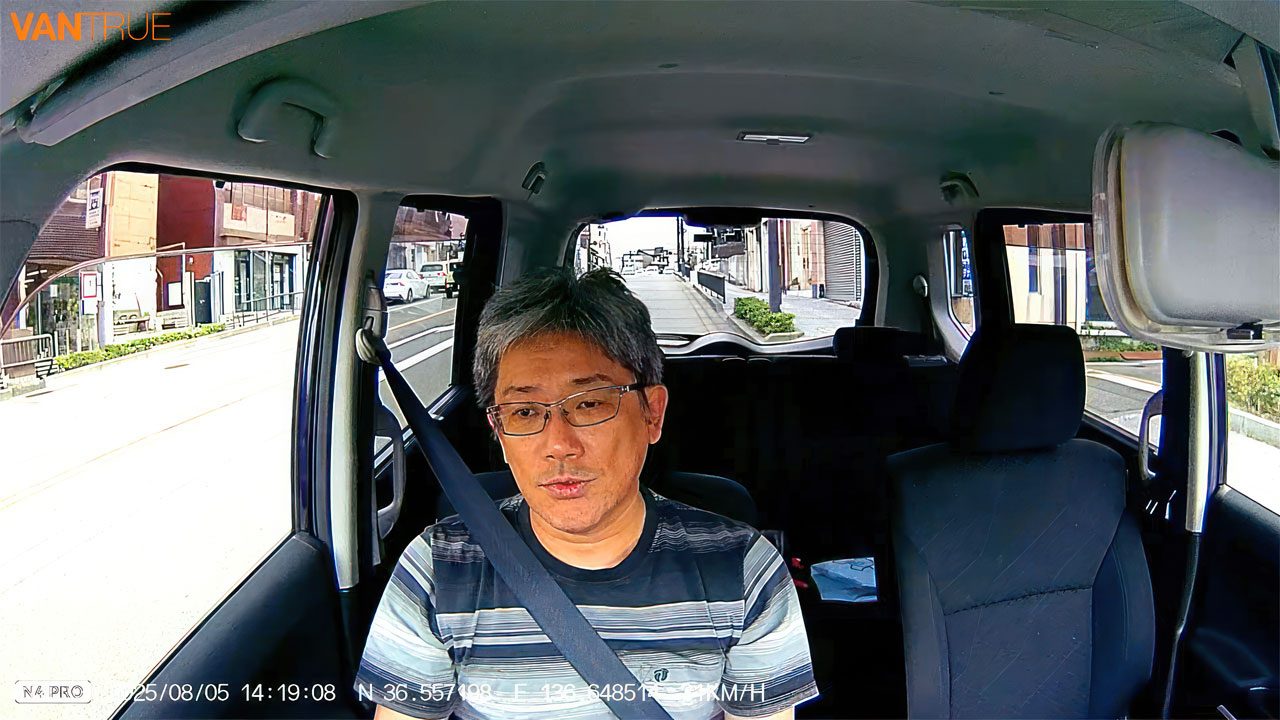

ドラレコへのルームミラーの写り込み、ビフォー!

ドラレコへのルームミラーの写り込み、換装前
ドラレコへのルームミラーの写り込み、換装前

アフター✨

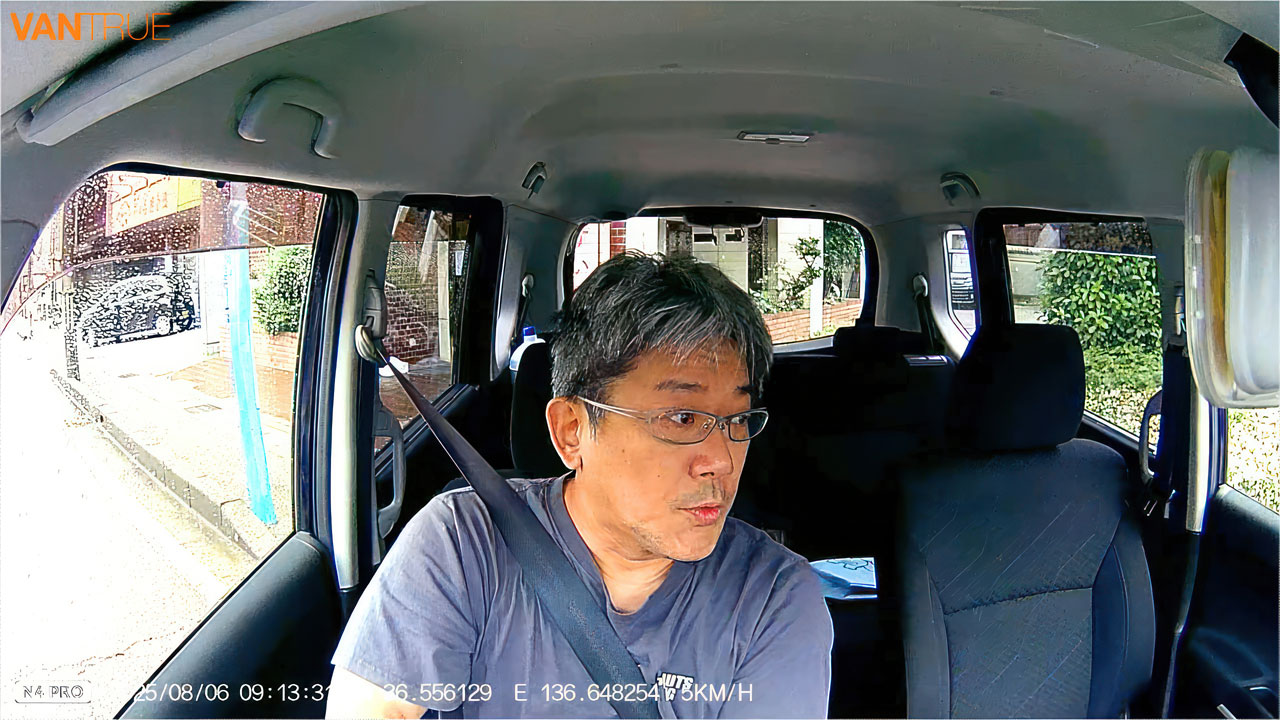

ドラレコへのルームミラーの写り込み、換装後
ドラレコへのルームミラーの写り込み、換装後

どうでしょう?
まあまあ改善できたかな🤔?
引き続き、アーム探しプロセスを脳裏に走らせておきます🫡
