助手席シートヒーターDIY：準備編

いつものソリオMA36SもといデリカD:2(MB36S)のお話です。

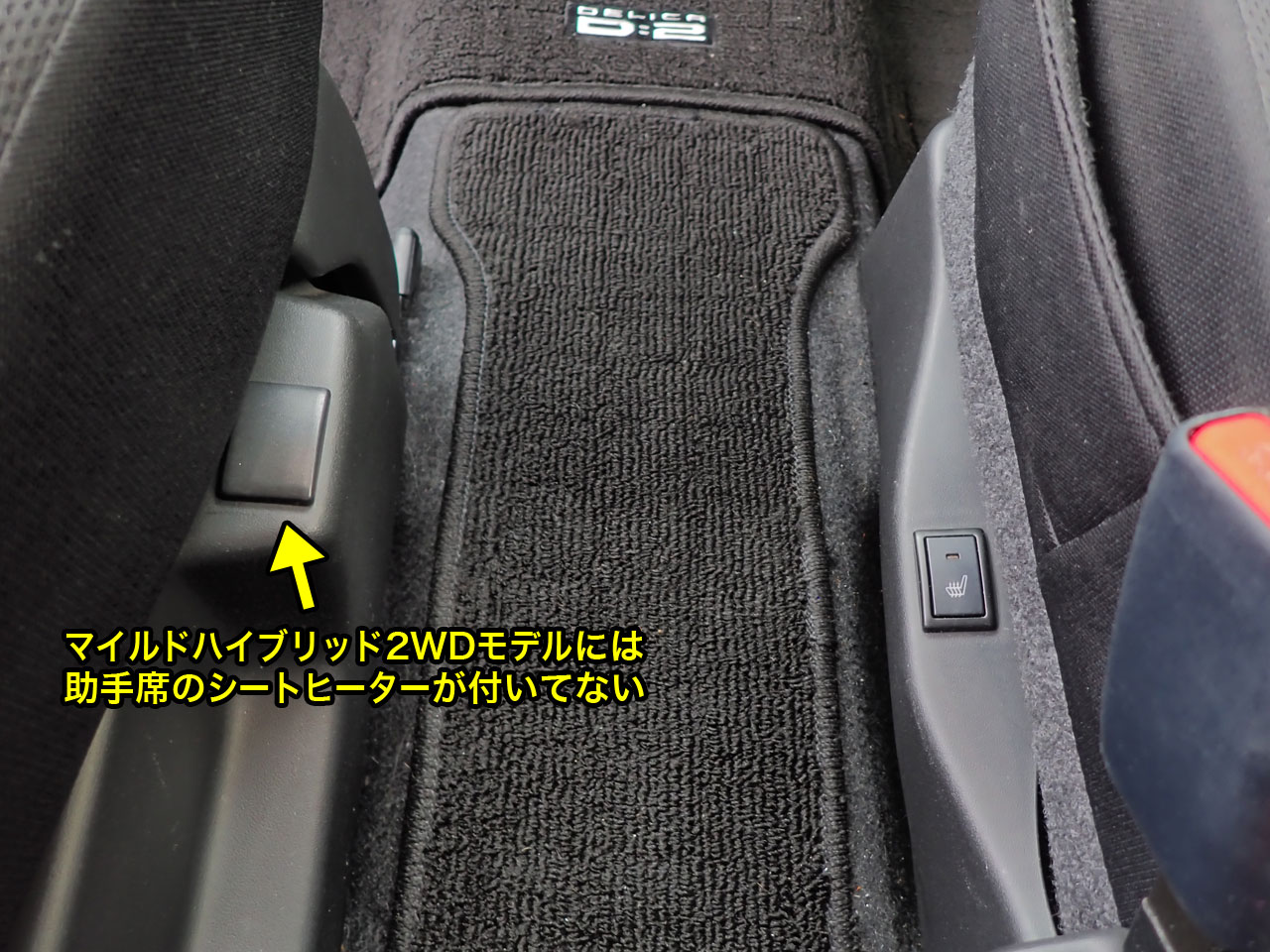

この車、ストロングハイブリッドや4WDモデルには前席左右共にシートヒーターが搭載されてるんですが、マイルドハイブリッド2WDモデルは運転席しか付いてなくて、助手席にはシートヒーターが付いてないのです🥺

なので、前々から助手席にも付けたいなーとは思ってましたが、シートを丸ごと交換するくらいしか方法が思いつかず、コスパ的にも半ば諦めていました…

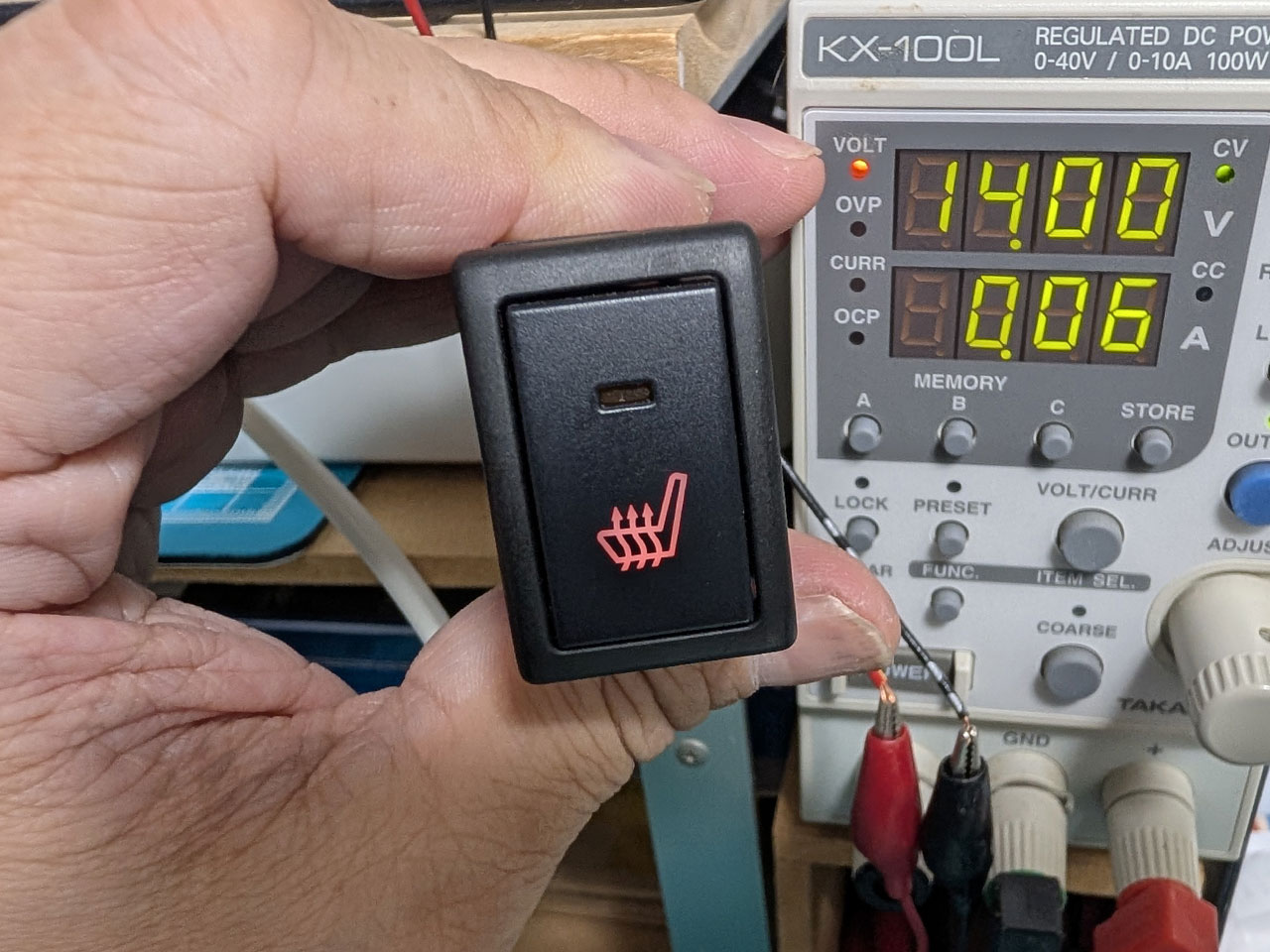

しかし、先日ドアミラーのヒーター実装が実現してしまったことで、これはシートヒーターも実装せねばなるまい☝と気持ちが高ぶり、気がついたらスイッチを落札してました🥺笑
送料込みで800円ほど☝

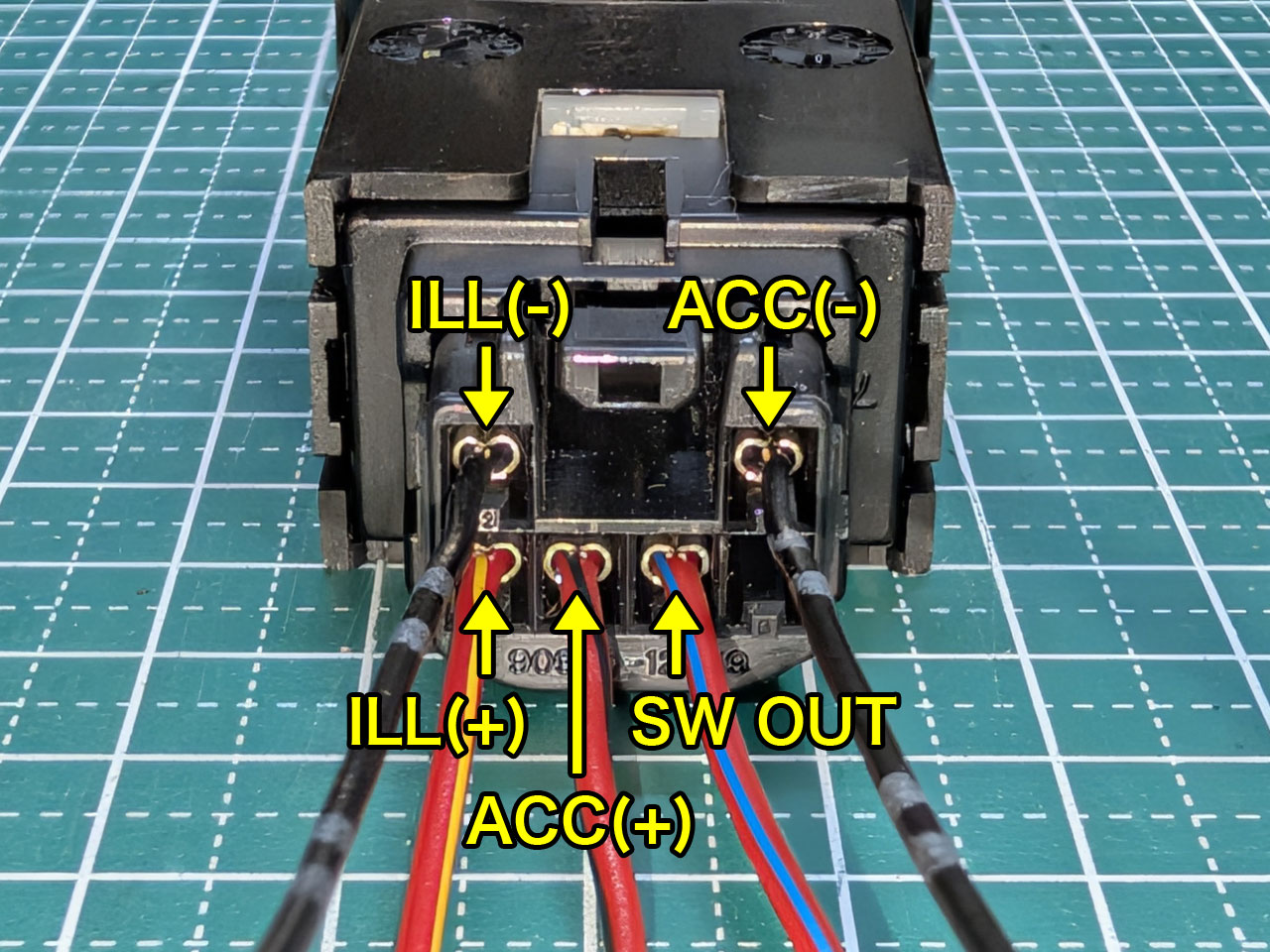

一応、将来の結線に備え、運転席のコネクタの電圧から配線図を掌握しました。

ちなみに落札したスイッチは別車種から外したもので、僕の運転席のスイッチとは配線の色が全く異なっていました。でも配置は同じなので、結線の際には色は無視して結線すれば良いでしょう😌

ところで、肝心のヒーターはどうするのか🤔？

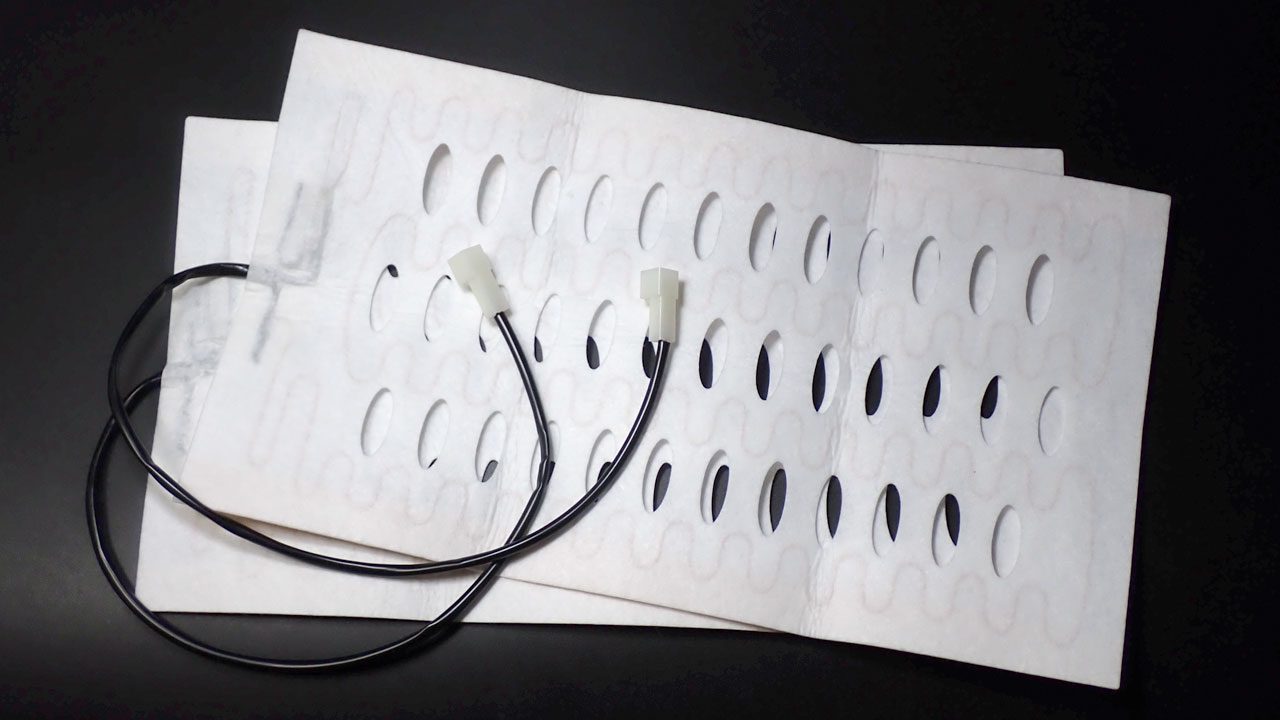

ふっふっふ、実は先日アリエクで見つけたのです✨
しかもアホほど安い‼笑
送料込みで2枚で800円程✨
それが先日無事届きました😌

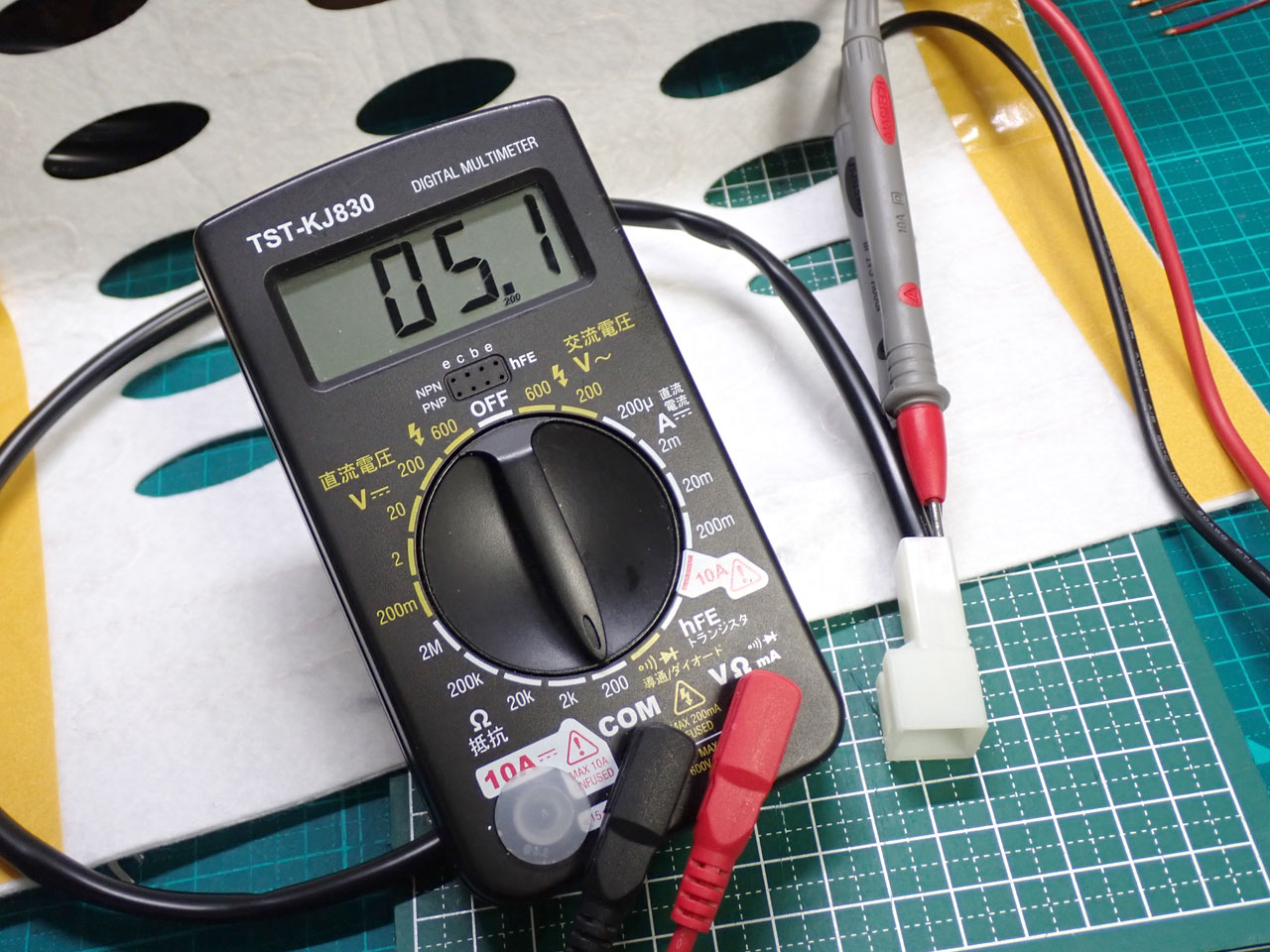

1枚当たりの抵抗値は5Ω程でした。

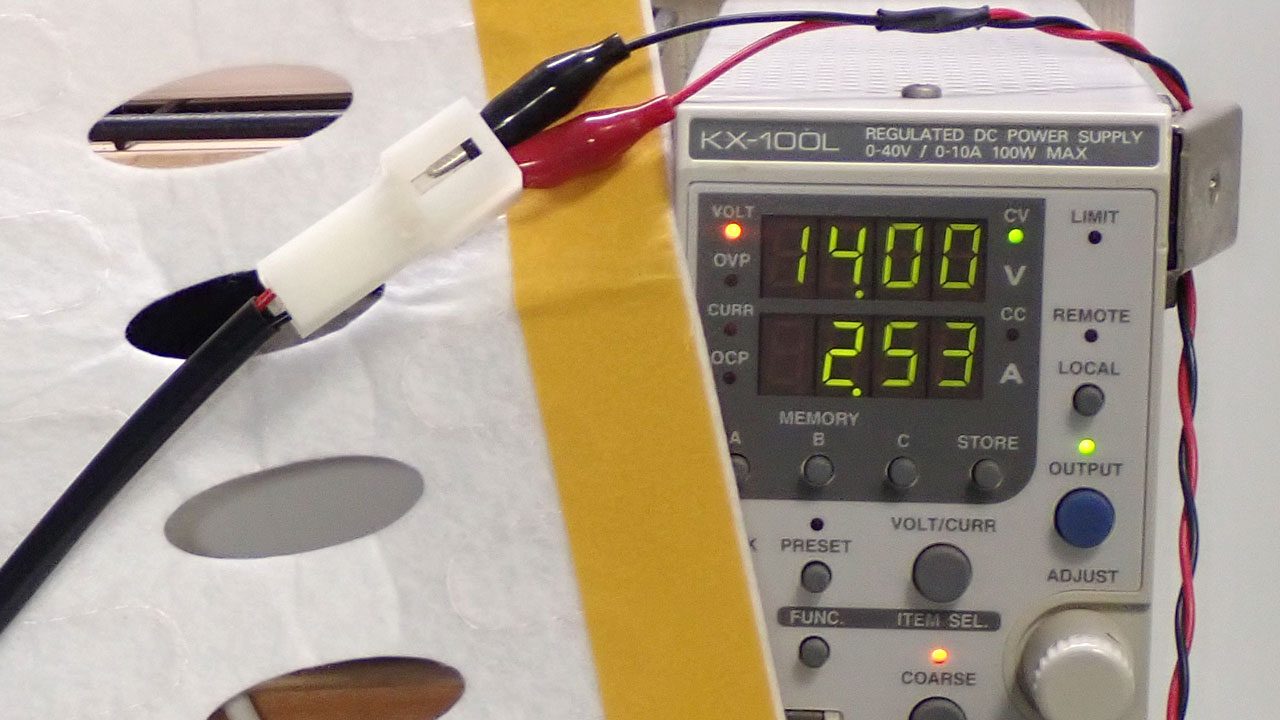

14Vを印加すると約2.5Aの電流が流れました。

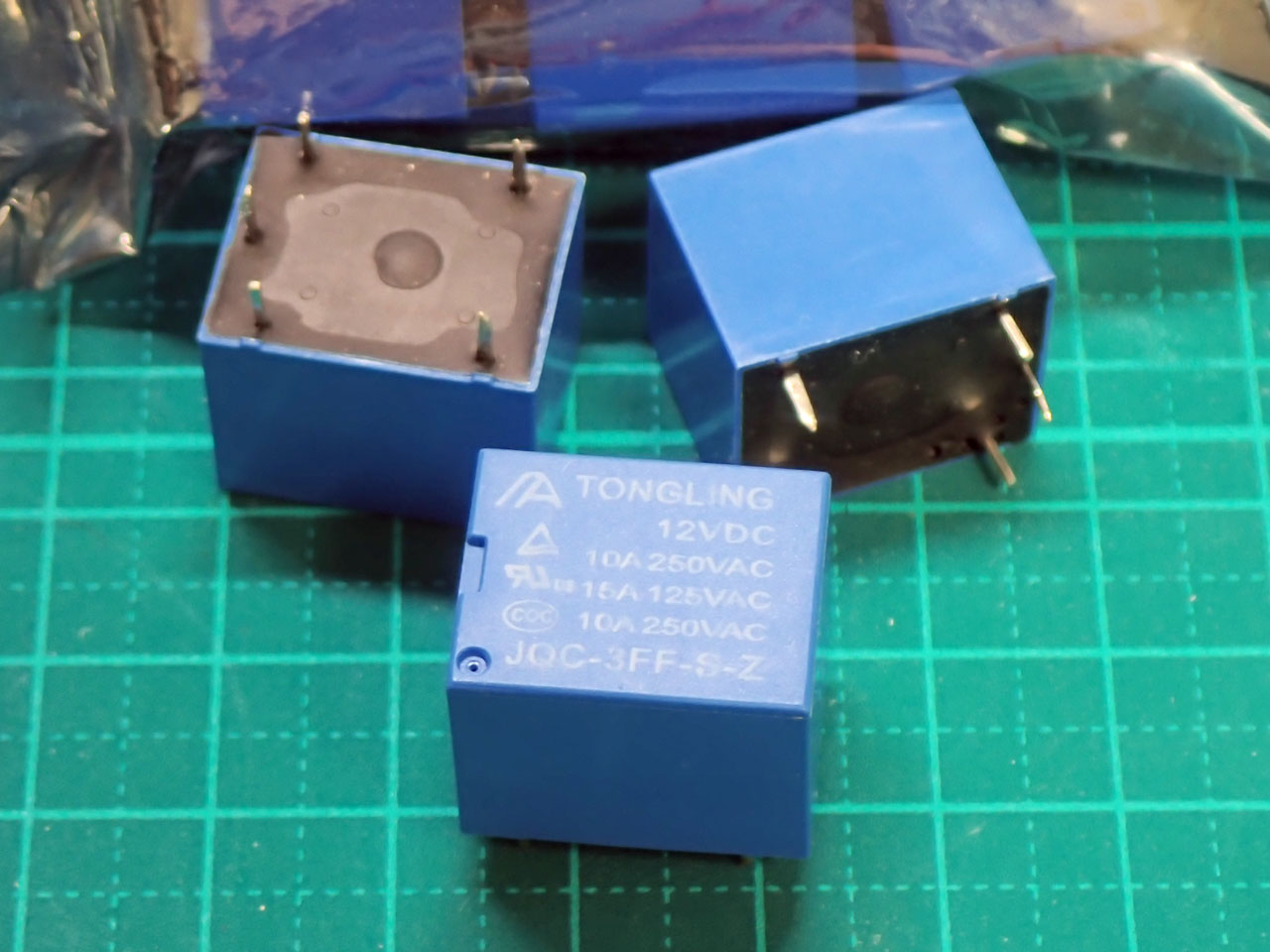

と言うことは2枚で約5A流れるので、リレー容量は10Aで十分ですね☝
ちょうど大昔のテレビの電源リレーが大量に余ってるので使います☝笑

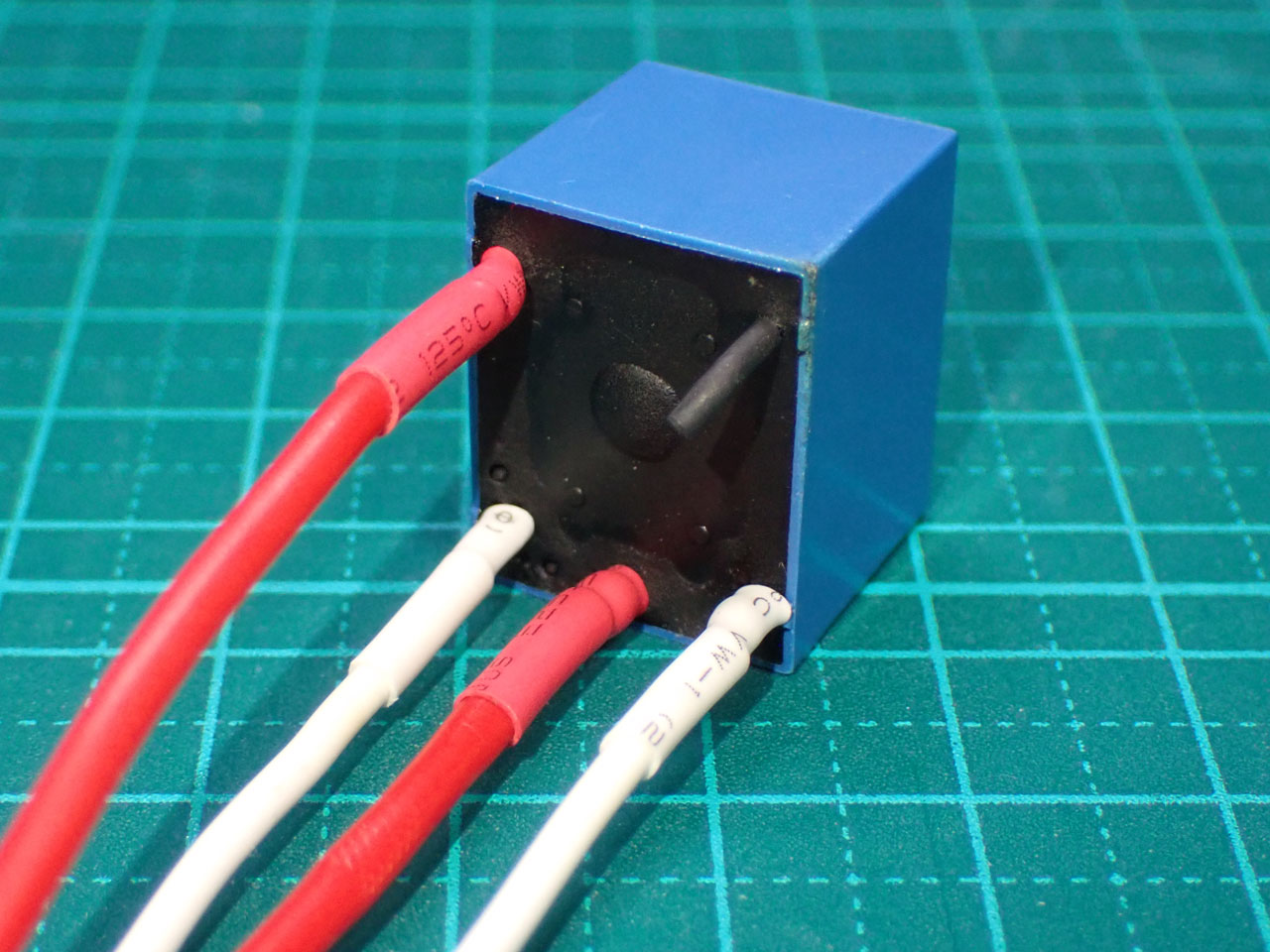

基板は使わず配線を直結することにしました。

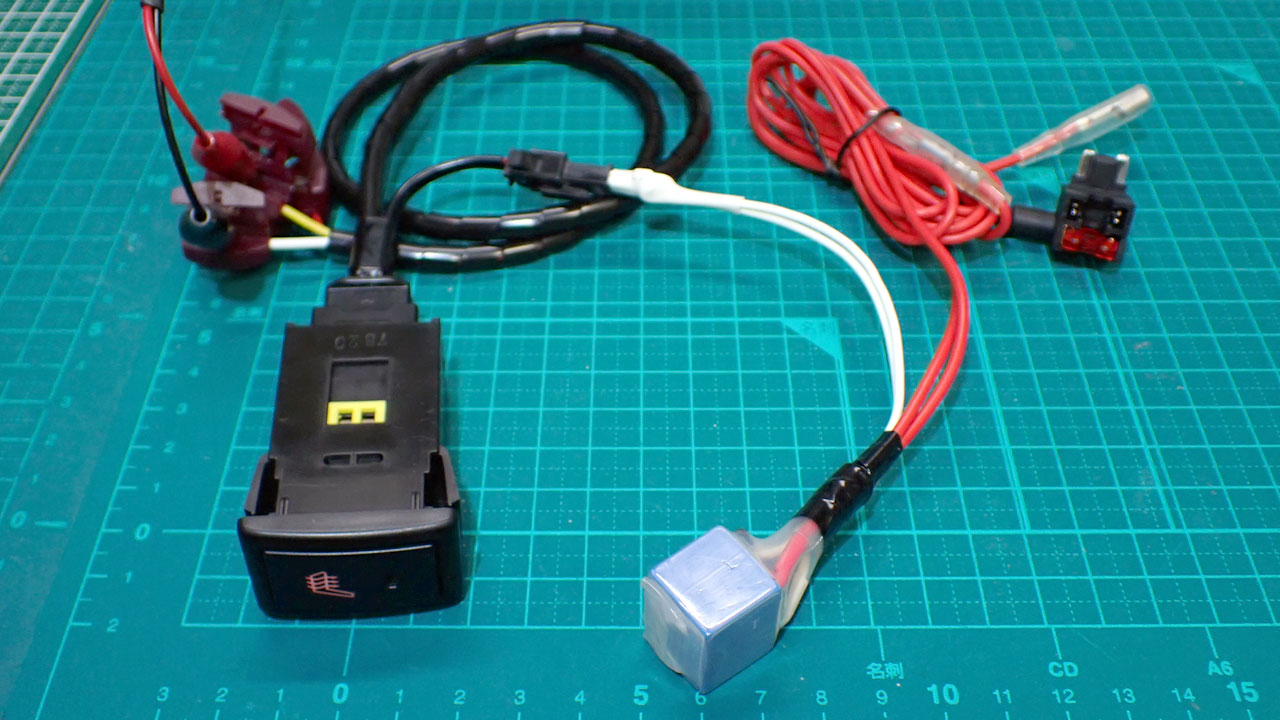

スイッチの出力でリレーを駆動し、ヒューズボックスからシートヒーター用電源(S/H)をリレー経由でシートヒーターへ印加する回路構成です。

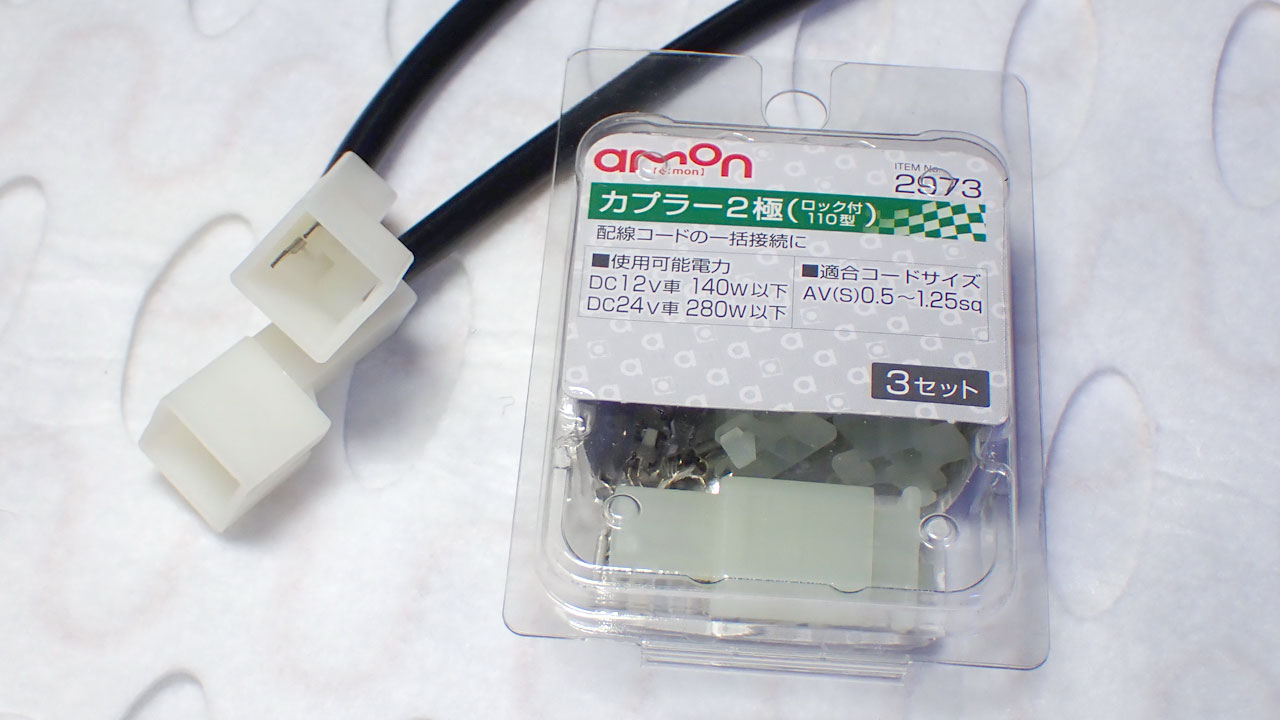

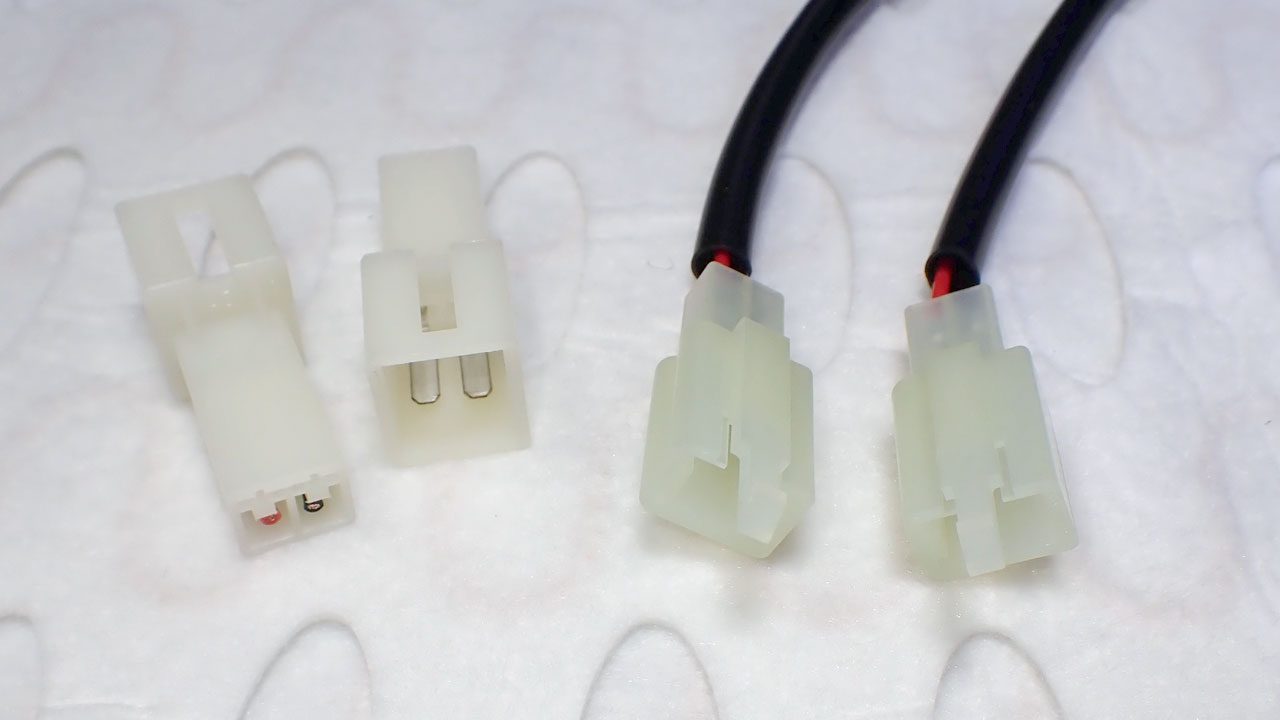

尚、シートヒーターに付属していたカプラーの品番が分からなかったので、適当なカプラーに変更しました。

一応、元のカプラーと同じ平型110型の端子を持つカプラーを使いましたが、電流容量さえ確保できれば何でも良いでしょう。

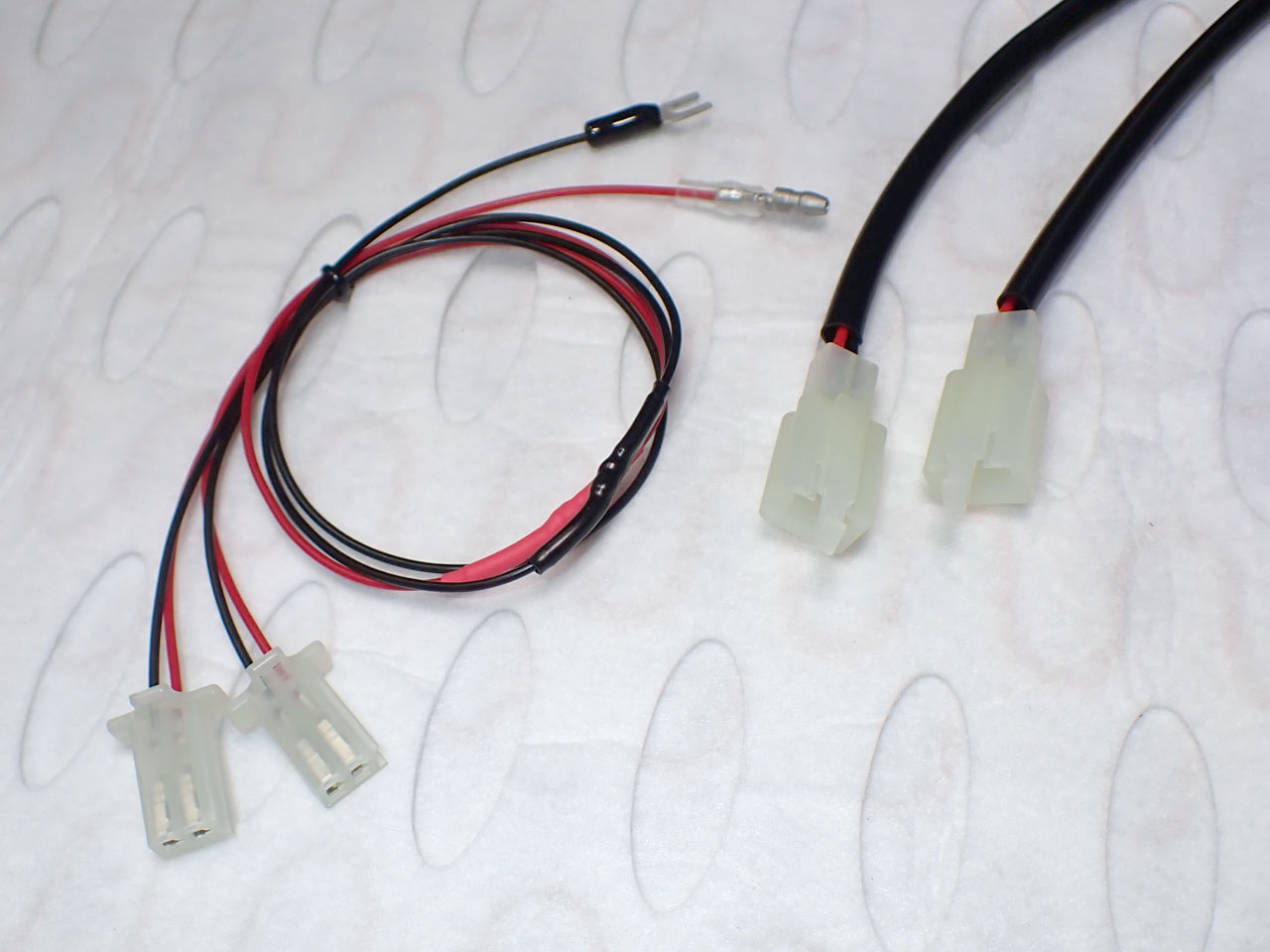

さらに、2枚のシートヒーターをパラレル(並列)で接続する分岐配線も作りました。

プラス配線はリレーと繋ぎ、アースは車体へ落とします。

シートヒーターにもある措置を施します。

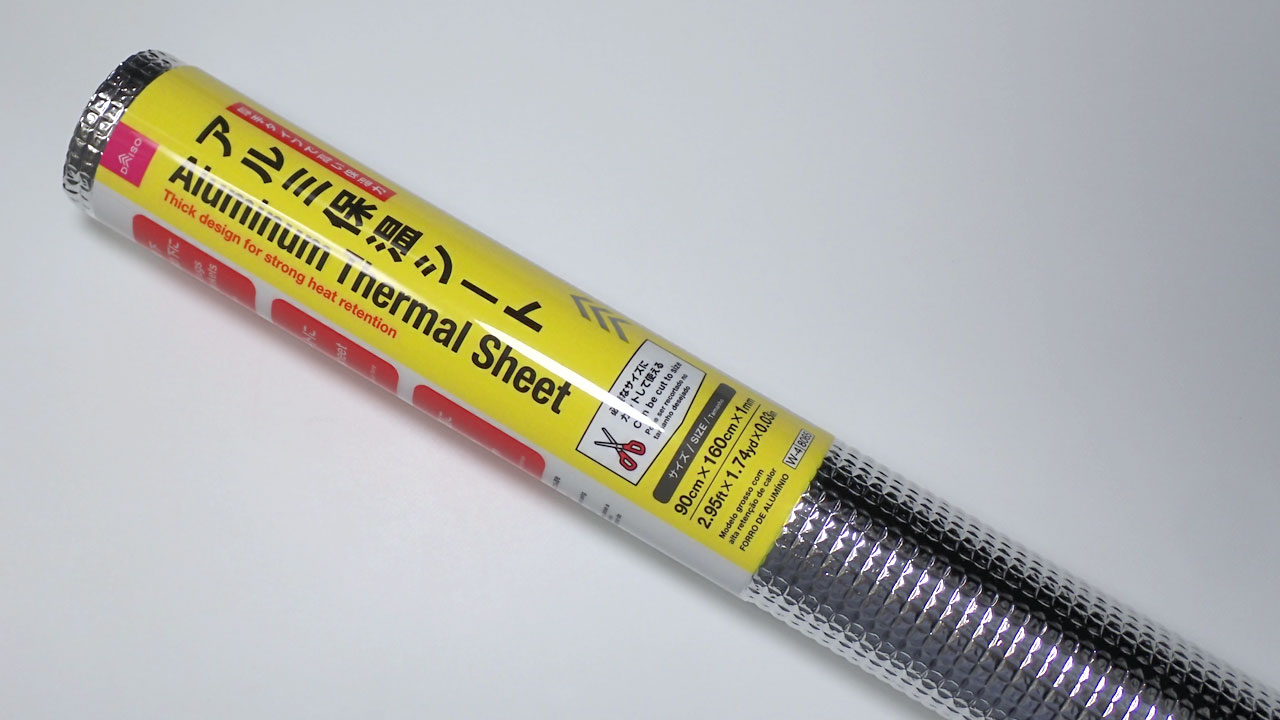

Google AI曰く「シートのスポンジに直接シートヒーターを貼ると熱がスポンジに逃げて効率が悪いので、片面アルミ膜の断熱材を貼るべし☝」とのこと。
仰せのままに😌笑

このアルミ面をシートヒーターへ接着します。

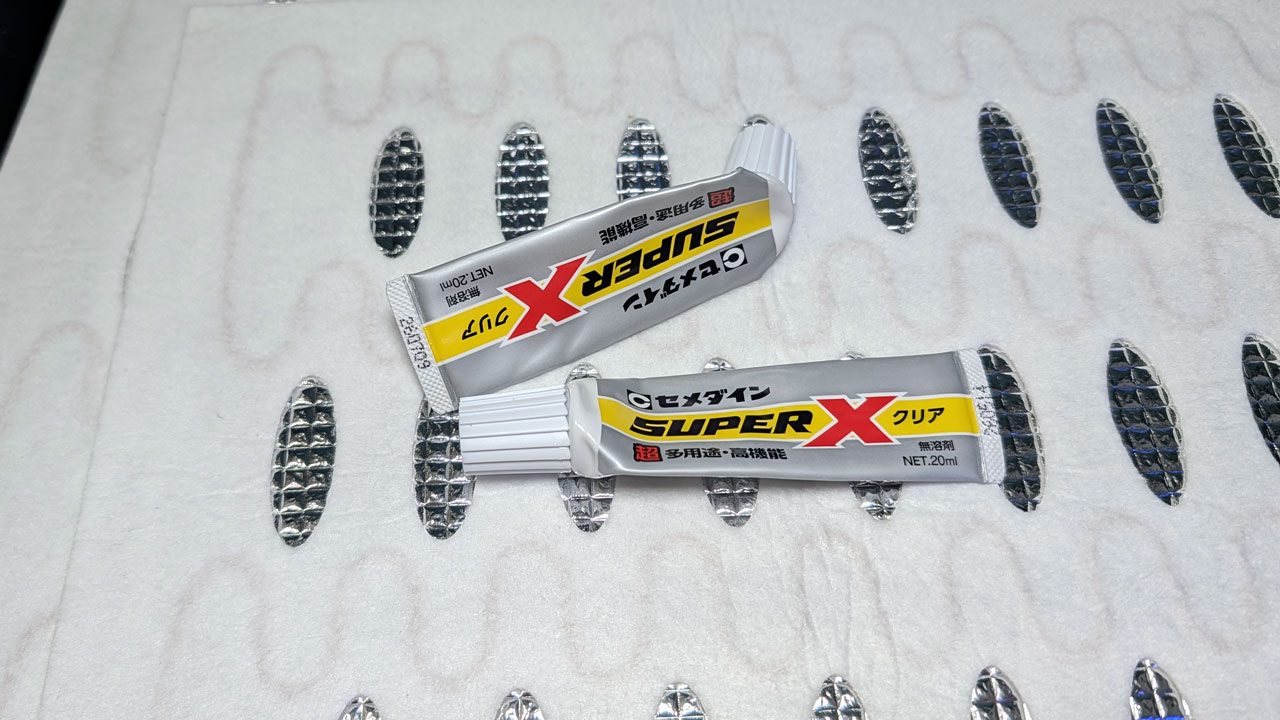

接着剤はSUPER Xが最適とのこと。仰せのままに😌笑
但し、シートヒーターの不織布が接着剤を吸い込んでしまうので、20mlで1枚がギリ塗布できるか否かという感じでした💦

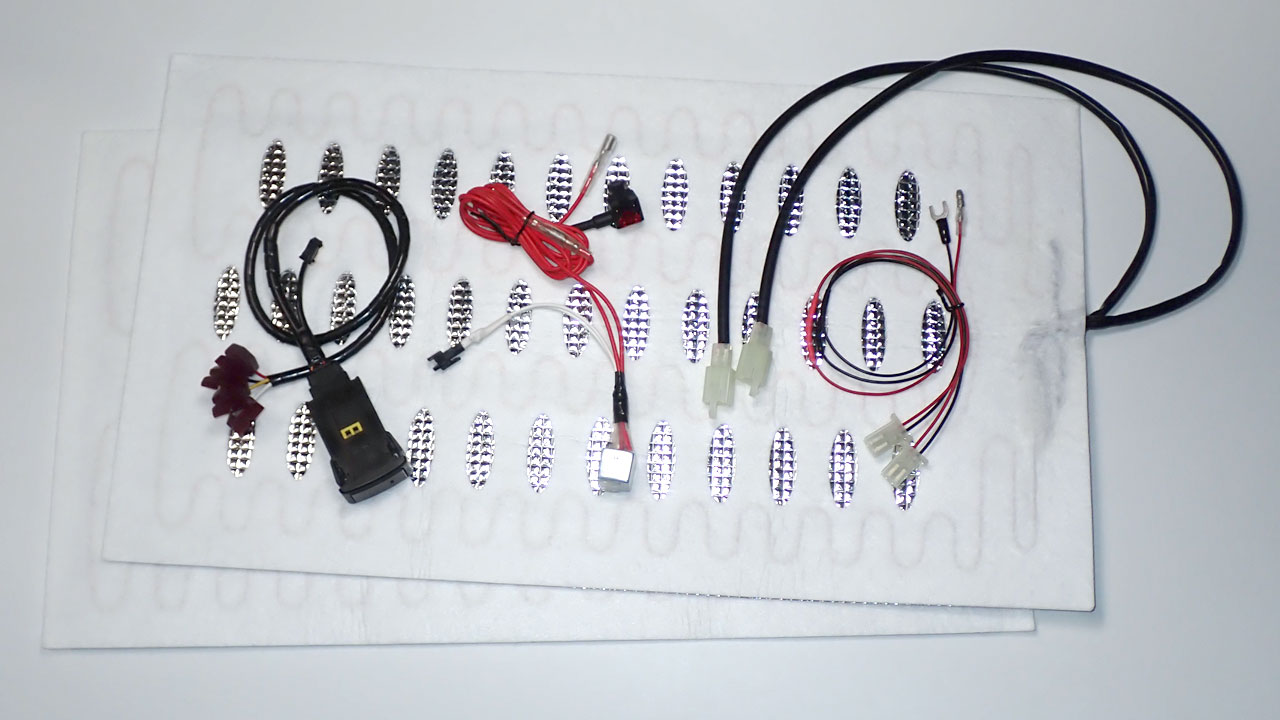

これで必要部品は一通り完成しました✨

スイッチの配線は運転席のスイッチから分岐して接続し(ACC±とILL±)、スイッチ出力がリレーを駆動してヒューズボックスからのシートヒーター用電源(S/H)を2枚のシートヒーター(座面+背面)へパラレル(並列)に印加する回路構成です。

雨が止んだら施工開始です☝
施工編へ→
