助手席シートヒーターDIY：施工編

準備編からの続きです。

さあ、雨も上がったのでシートヒーターを実装します！
ガレージ欲しい！！！笑

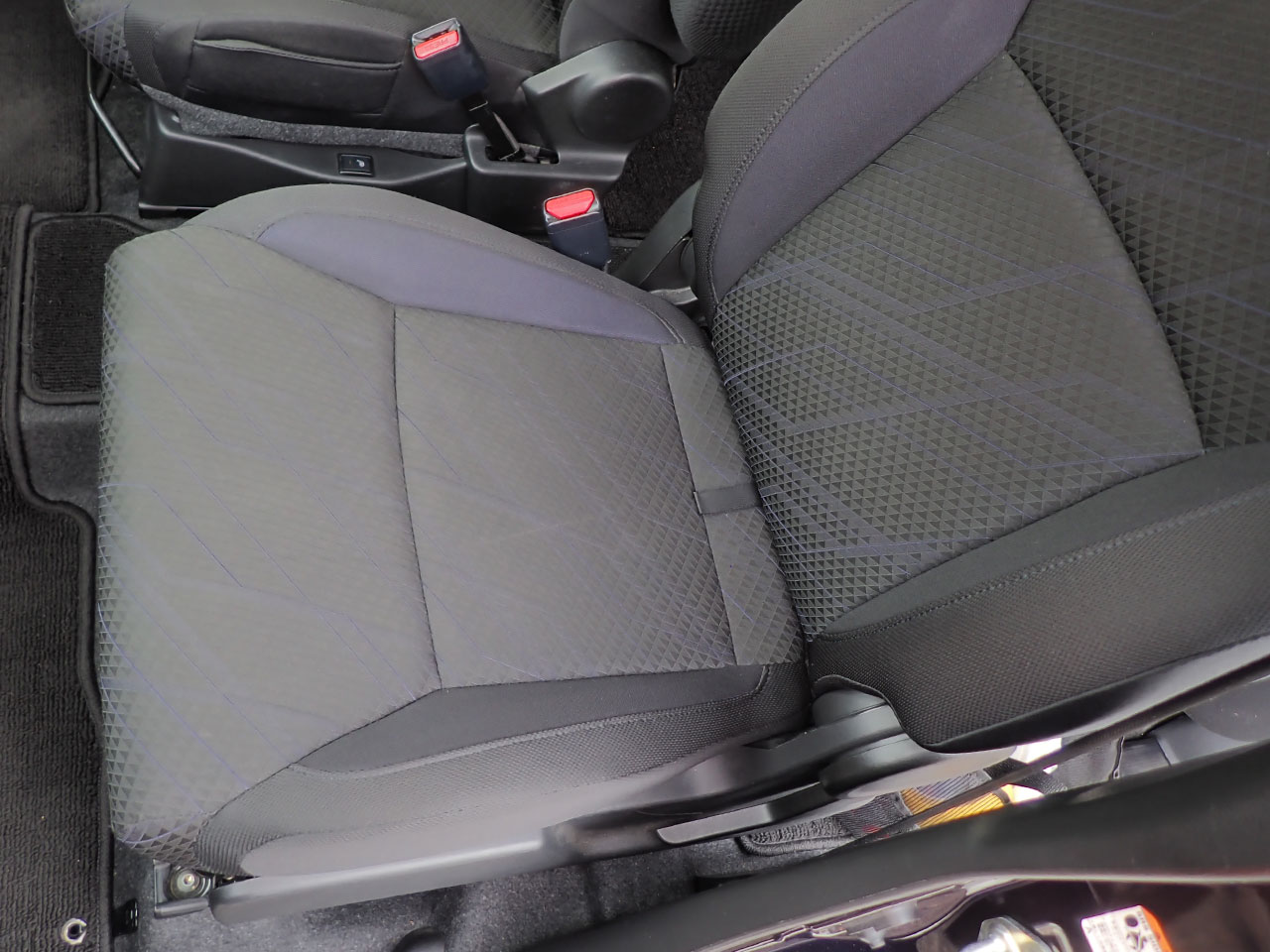

これより助手席シートヒーター埋設手術を始める！

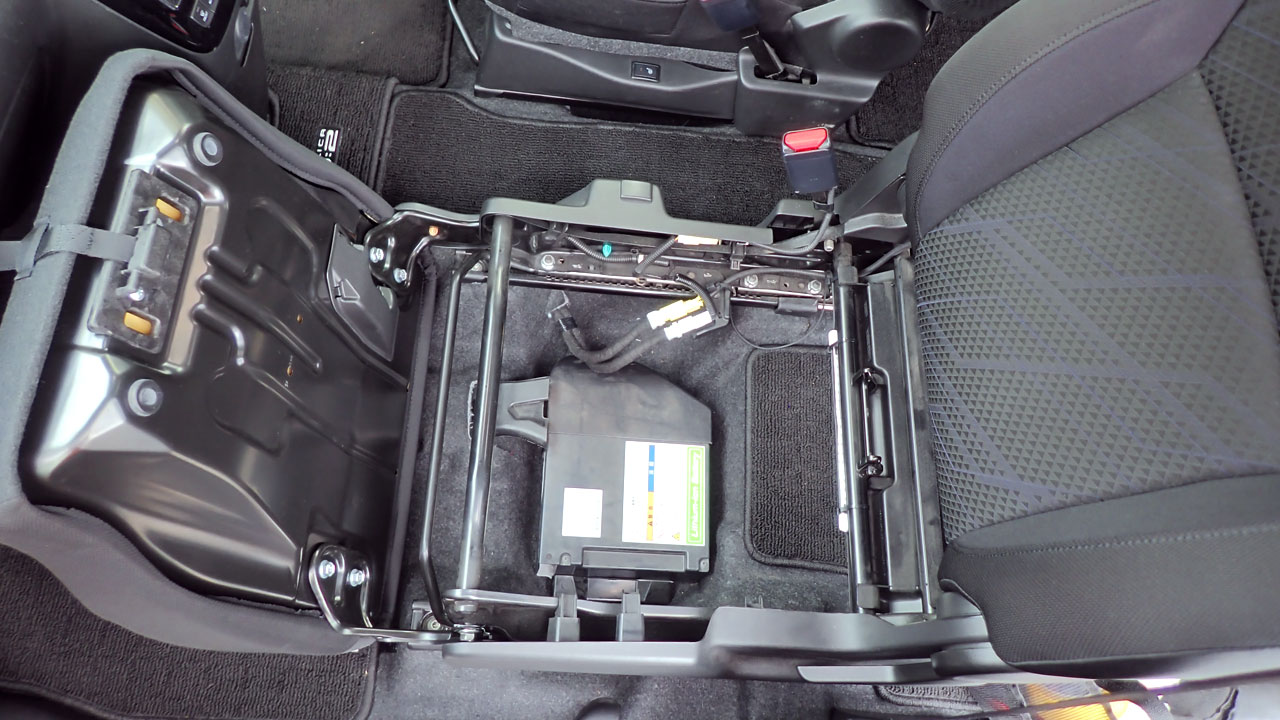

ソリオもといデリカD:2の助手席は座面がパカッと開くのが特徴なんですが、この構造はシートヒーターの埋設作業効率にも貢献してくれそうです✨

座面は周囲の折り返しをパカパカ捲っていけば簡単に生地が剥がせます。
背面も後部下部の折り返しを捲ってファスナーをジーコジーコ開けていけば生地が剥がせますが、ドア側に埋まってるエアバッグが今か今かと爆発の機会を窺ってる気がするので笑、なるべく起こさないように反対側から豪快にアジの開きにしていきます☝
その際、渓谷(スポンジの切れ込み)に生地を引っ張り込んでる機構を解除していくのが結構めんどいです💦

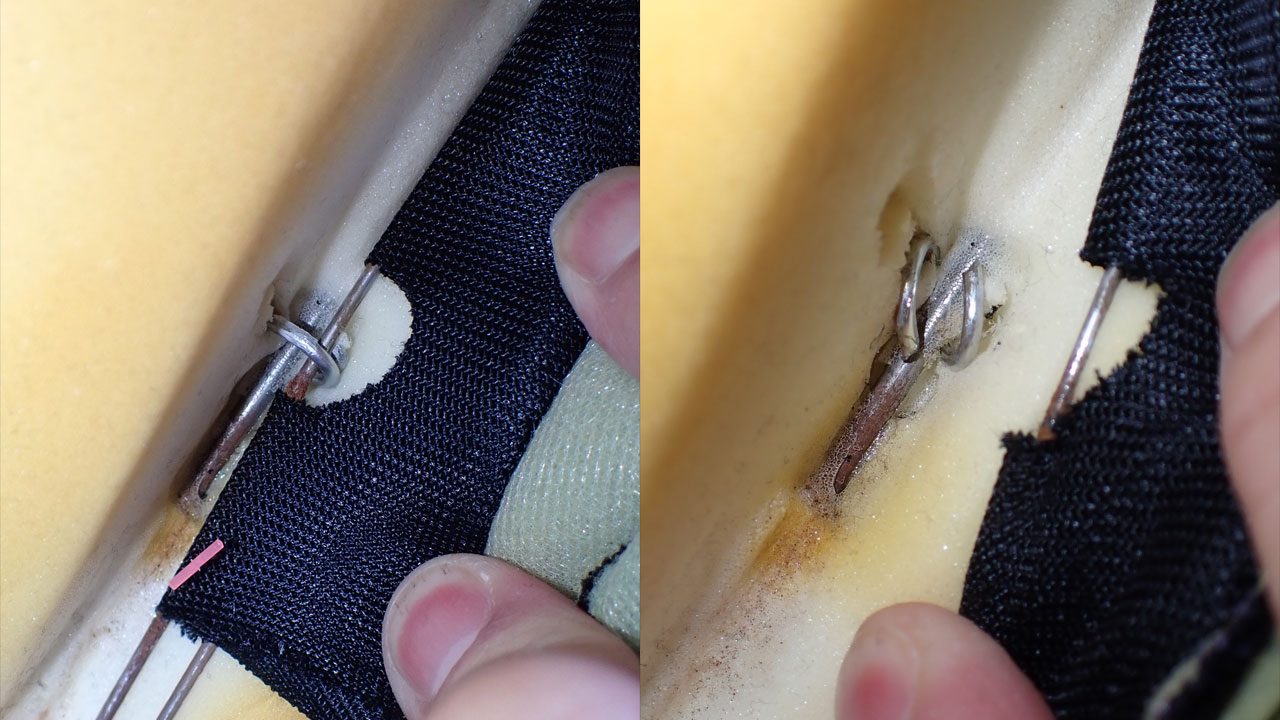

写真のように輪っかになってるゴツい針金クリップをマイナスドライバー等でこじ開けて生地側のワイヤーをリリースしていかなければなりません🥺💦

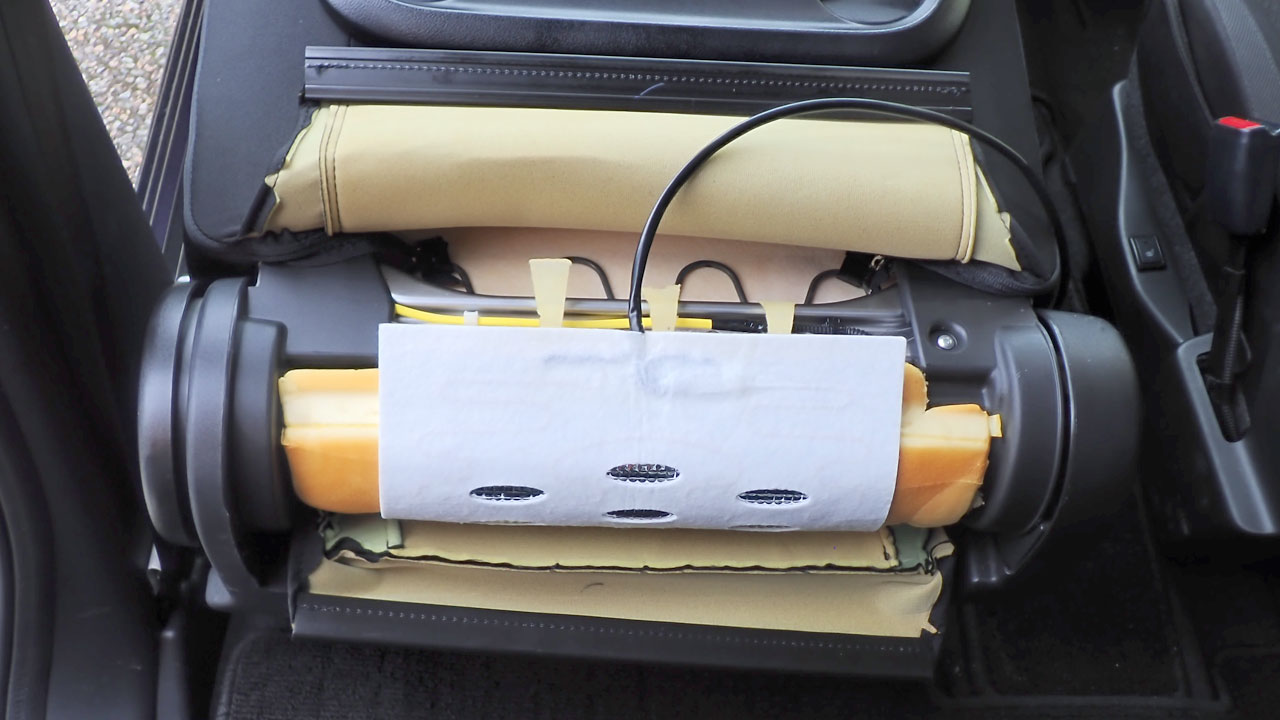

とりあえず背面ヒーターに関しては腰までカバーできれば十分なので、肩と腰の間にある渓谷はまたがず、腰面のみにヒーターを貼ることにしました☝

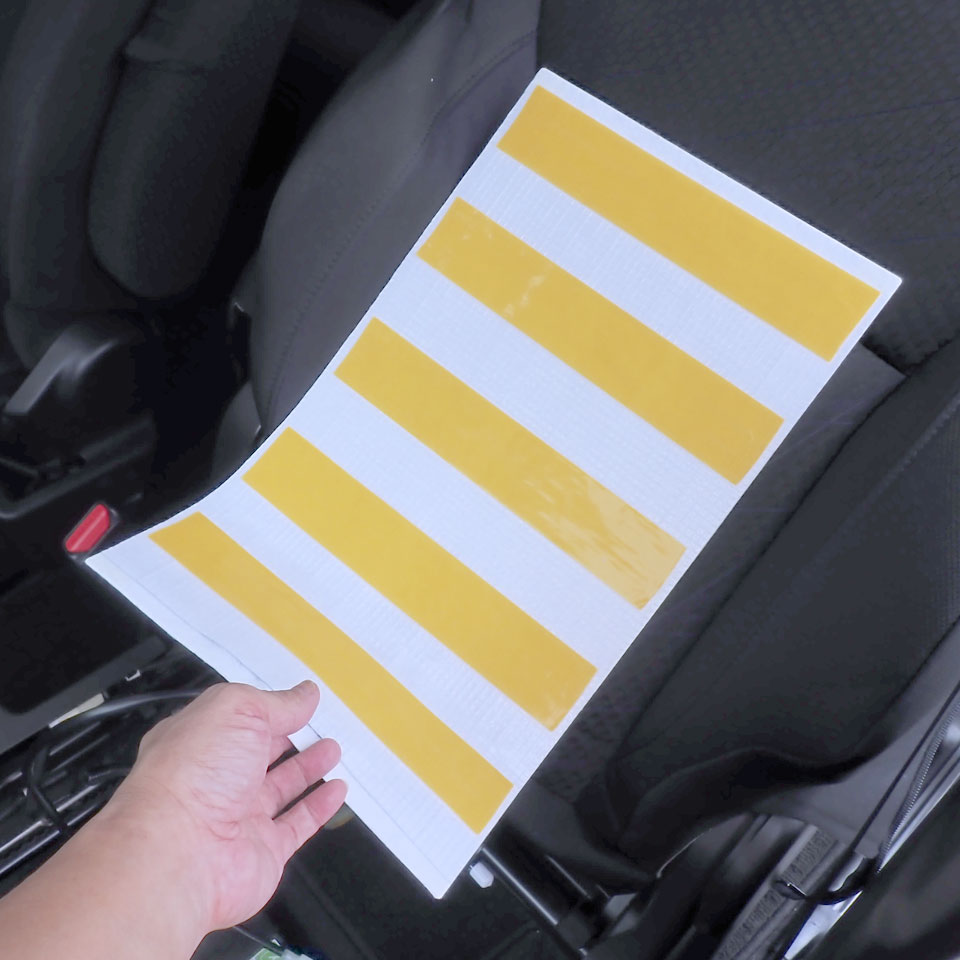

尚、背面のヒーターの接着方法はメッシュテープを採用しました。
座面ほど圧力が掛からないので、コレで十分だろうとの判断です(Google AI)
仰せのままに🫡笑

貼り付け終わったら、生地を引っ張り、ワイヤーを元通り連結していきます。

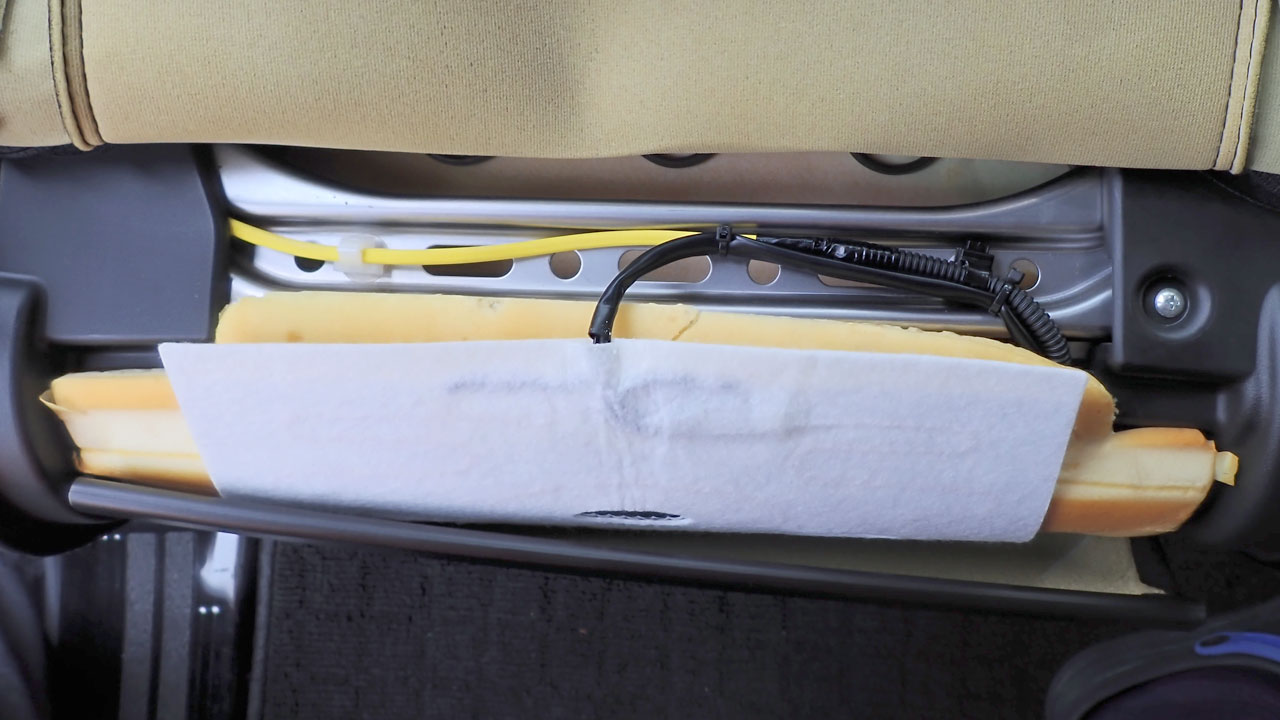

腰の範囲だけ貼ったので3分の1ほど余りますが、そのまま後ろへ折り返して貼り付けます。

配線はエアバッグのケーブルにインシュロックで固定しました。

配線をそのままエアバッグのケーブルに這わせて下まで降ろします。

続いて座面の処理です。これが難易度ありそう…

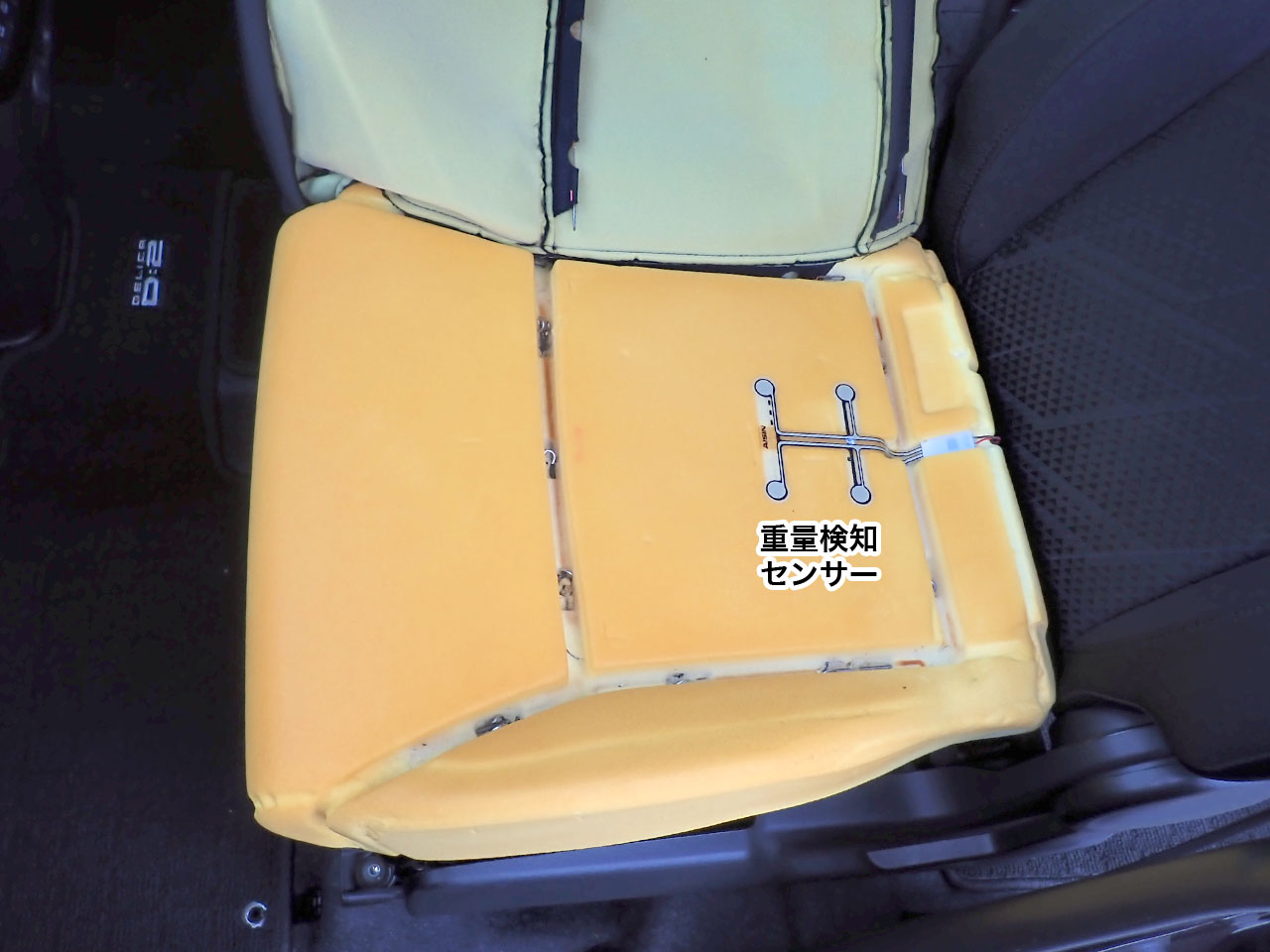

まず生地の固定を解き、前後とドア側を引き剥がします。例の針金クリップとの戦いです🥺

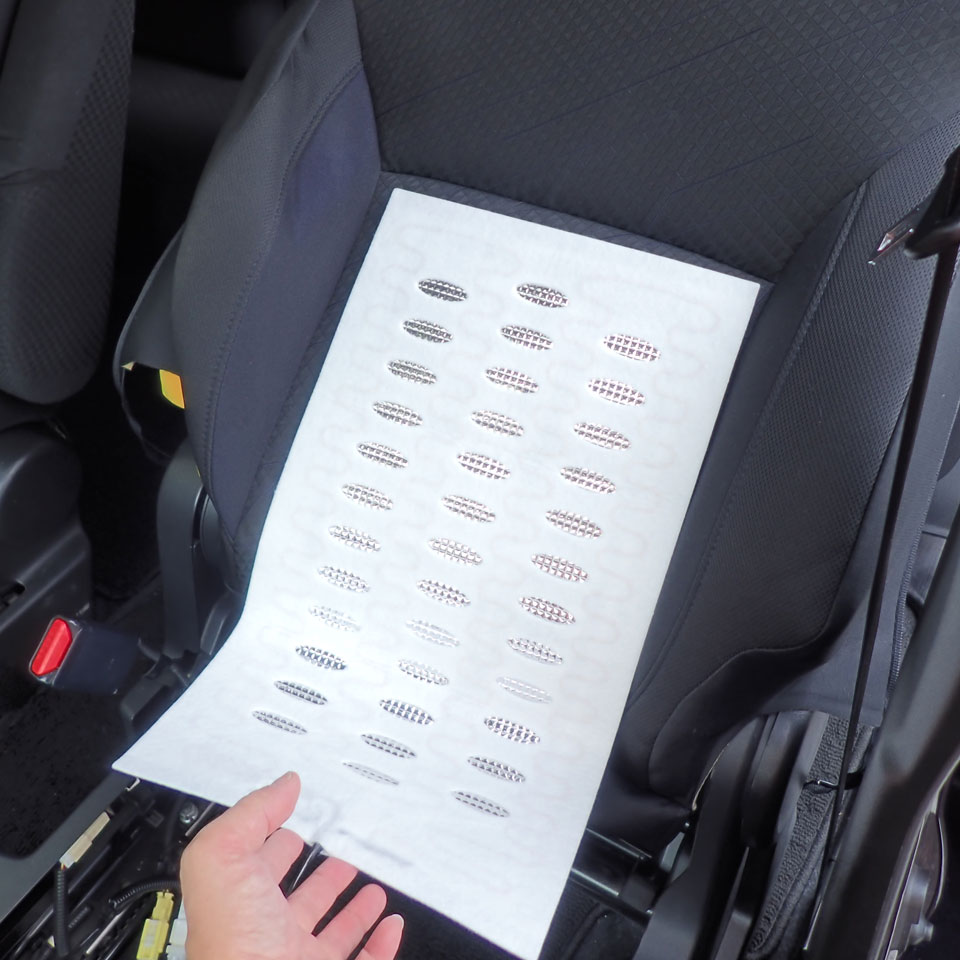

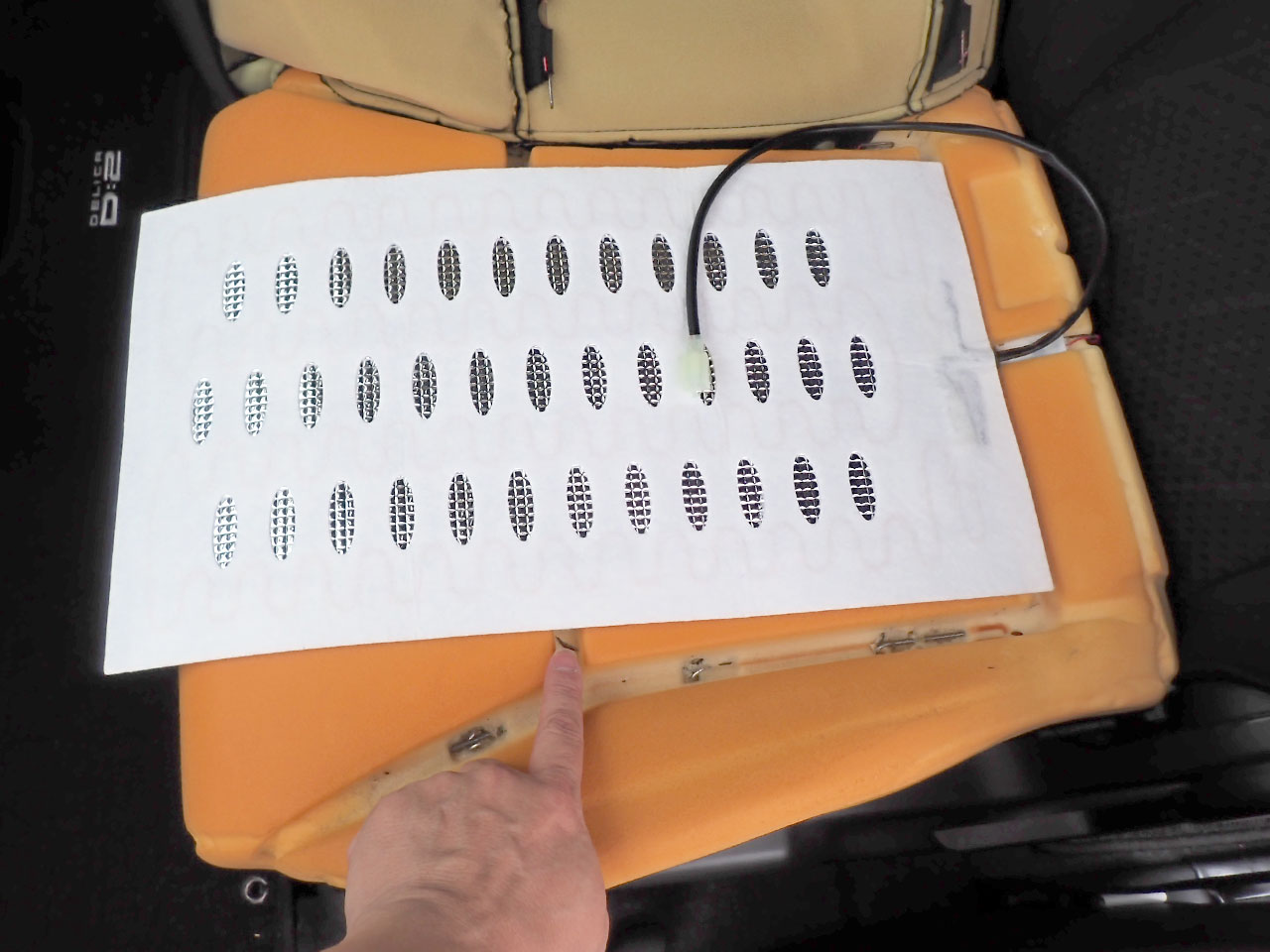

ヒーターの貼付範囲を確認します。

うむ、どう考えても座面に関しては中央の渓谷をヒーターがまたぐ必要があるなぁ…
どーすんのコレ🥺💦

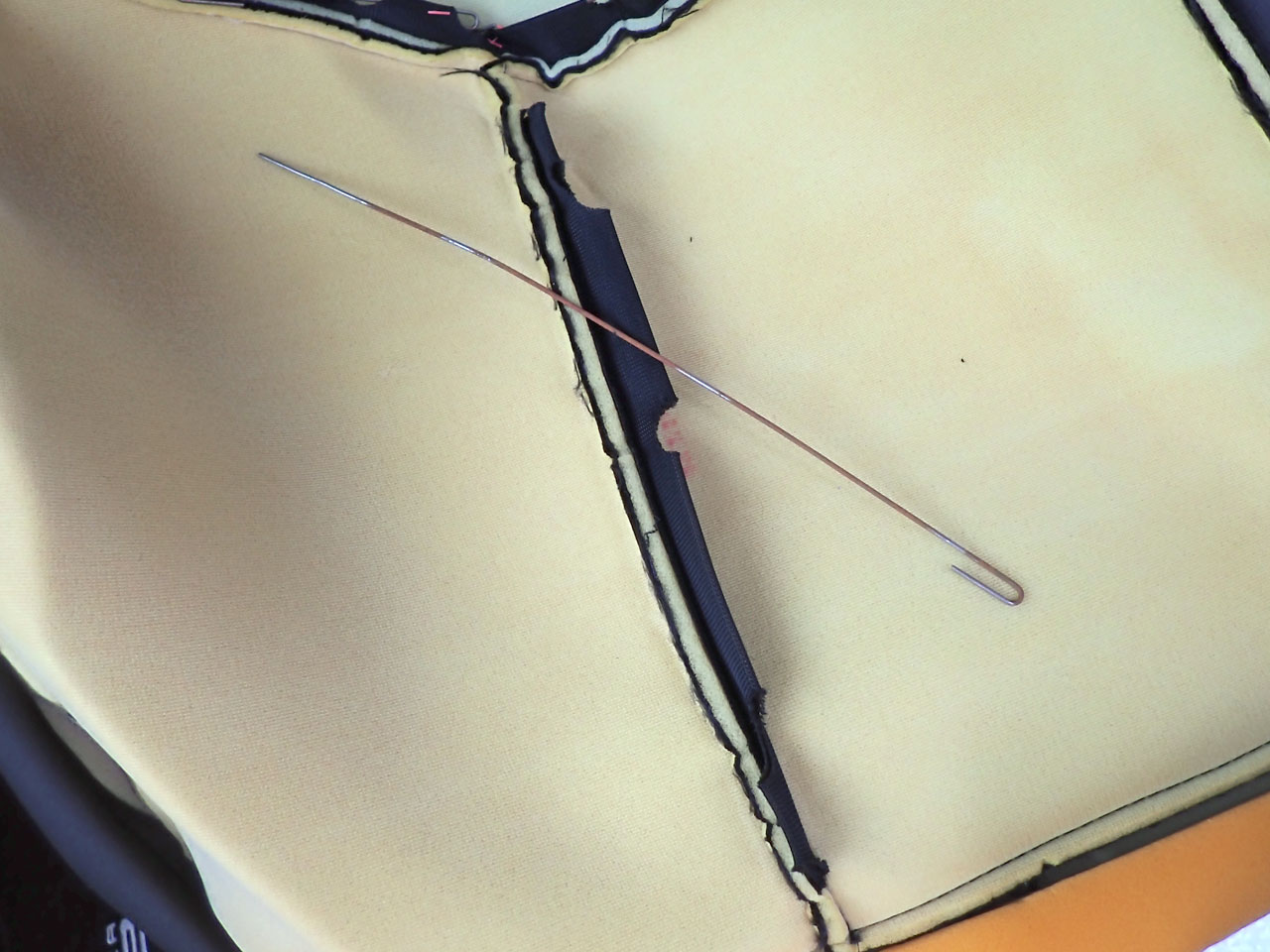

まずは生地側のワイヤーを外しました。

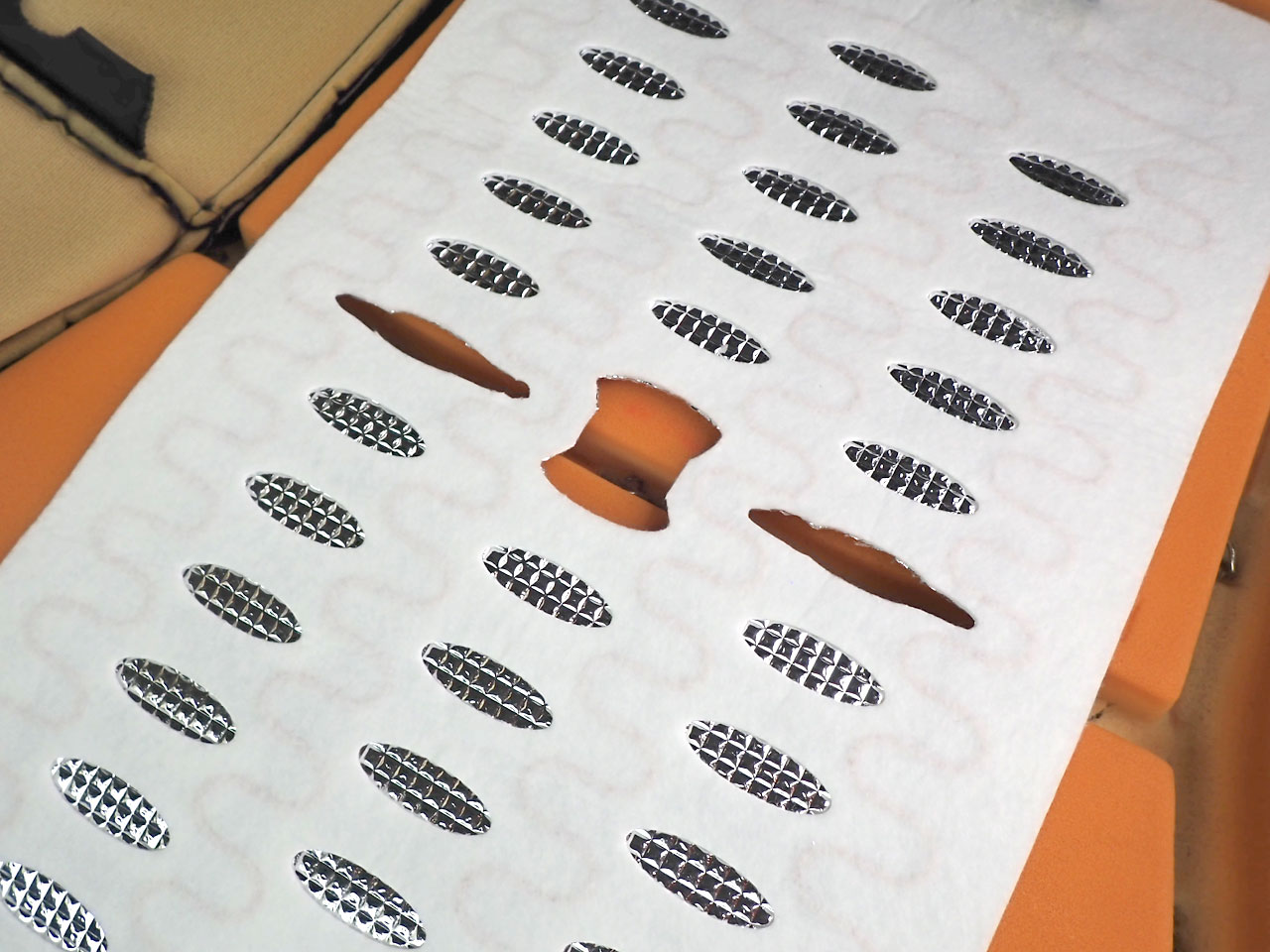

次に、ヒーターの渓谷位置の穴を拡張します。電熱線を切らないように☝

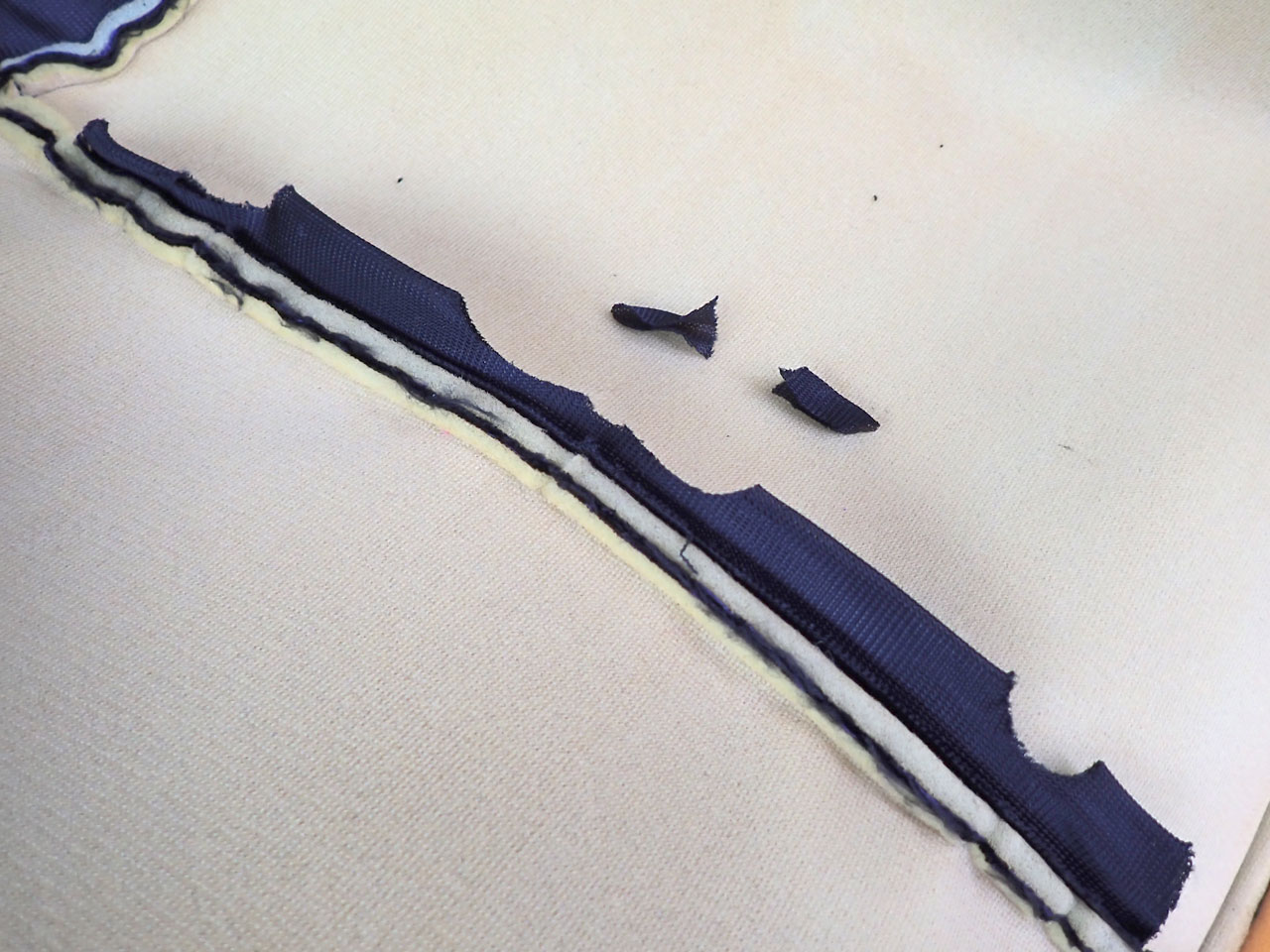

そして、この穴に生地を引き込むべく生地の幅をカットして調整します。

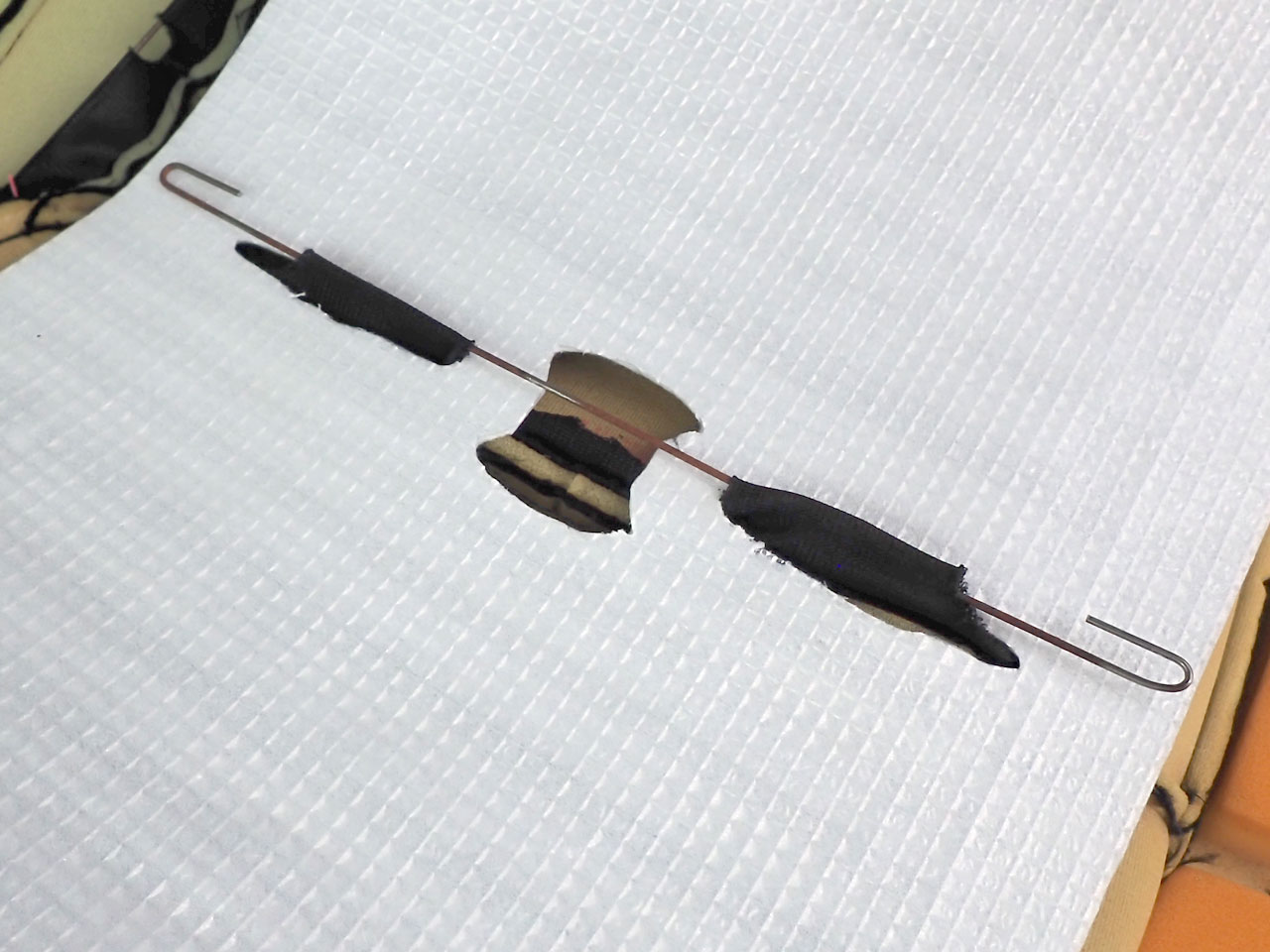

成形した生地をヒーターの穴に通してワイヤーを元通り装着します。
但し、両端の生地はヒーターをくぐらないのでそこだけ諦めます🥺笑

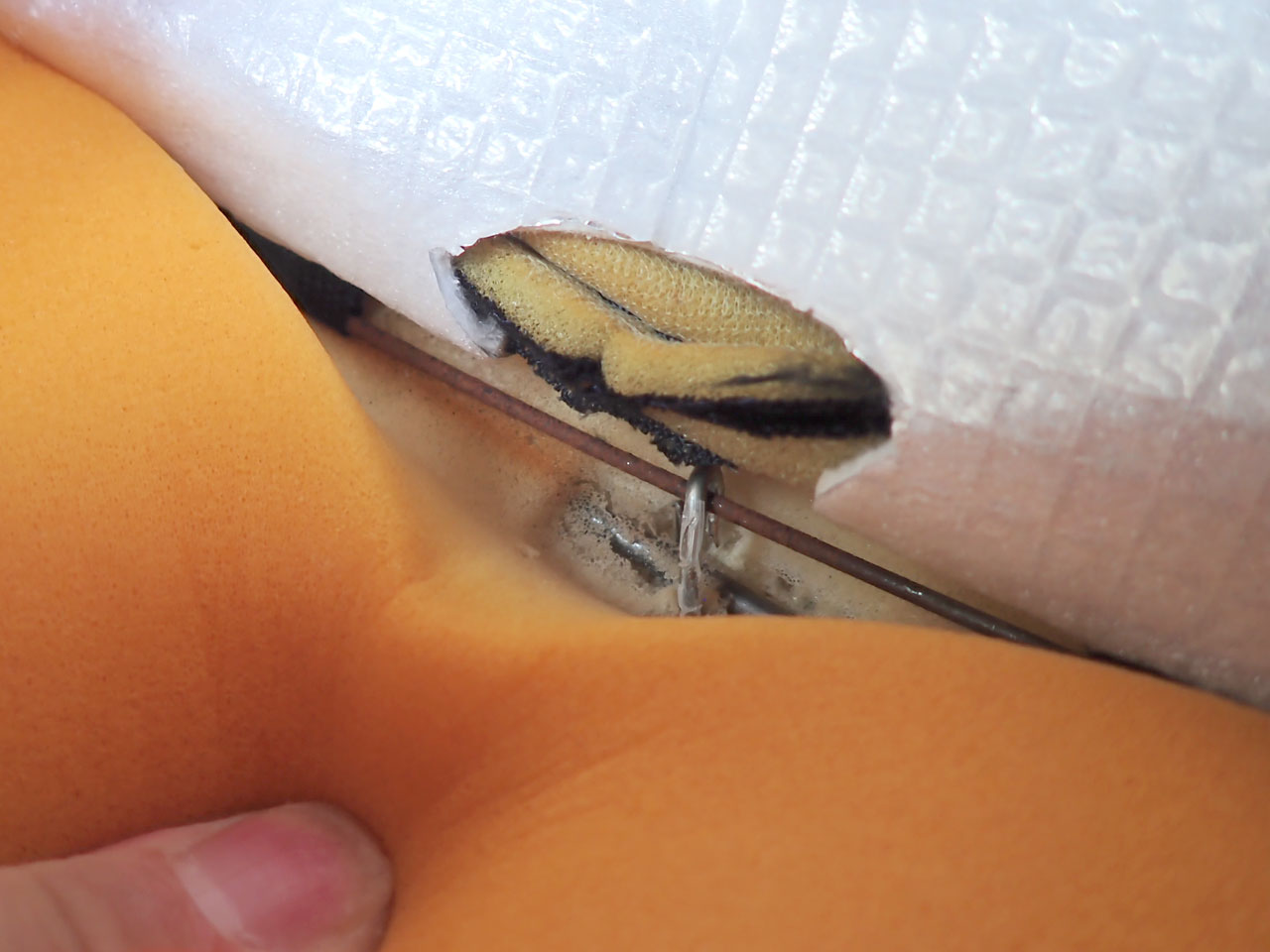

そしてこの中央に走る渓谷だけ先に針金クリップを連結してしまいます。

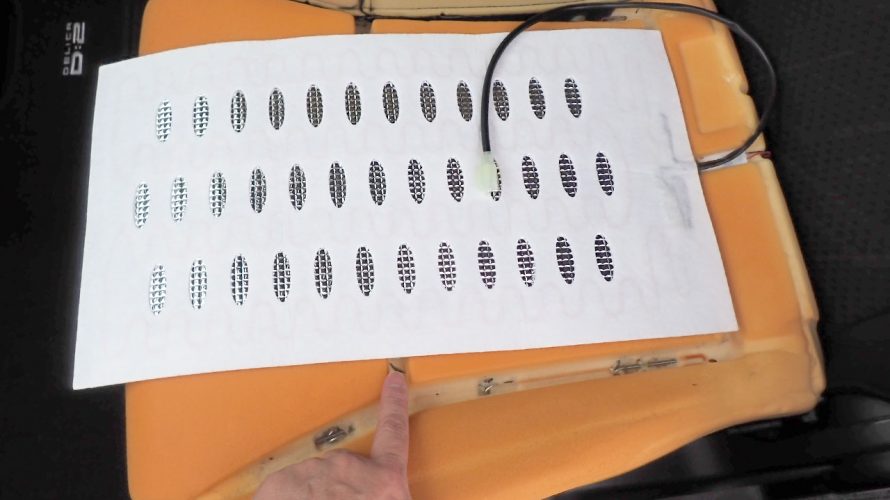

さあ、いざヒーターの接着です☝

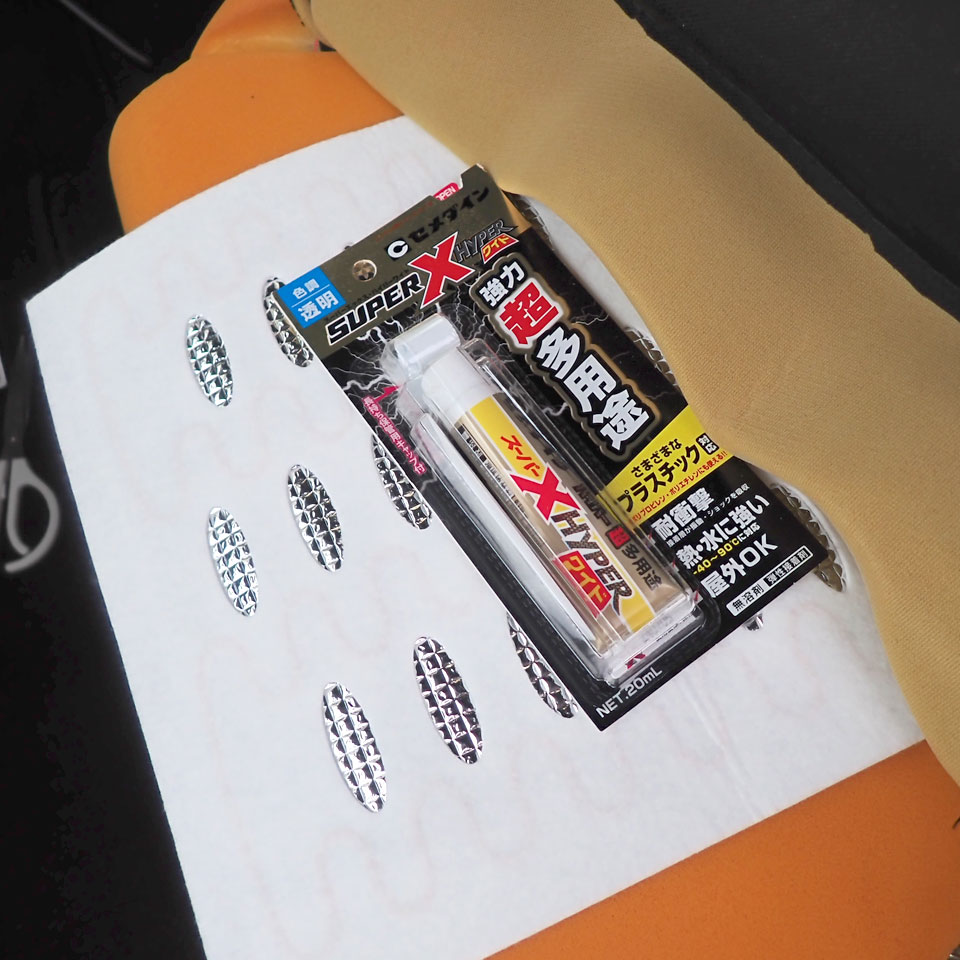

ちなみに、ヒーターに貼ったアルミ断熱材の裏面の素材はポリなんちゃらなので、SUPER X Hyperワイドでスポンジと接着します☝

尚、SUPER X HyperワイドはSUPER Xより硬化が早いので作業はスピーディに☝
写真撮ってる暇はありません😌笑

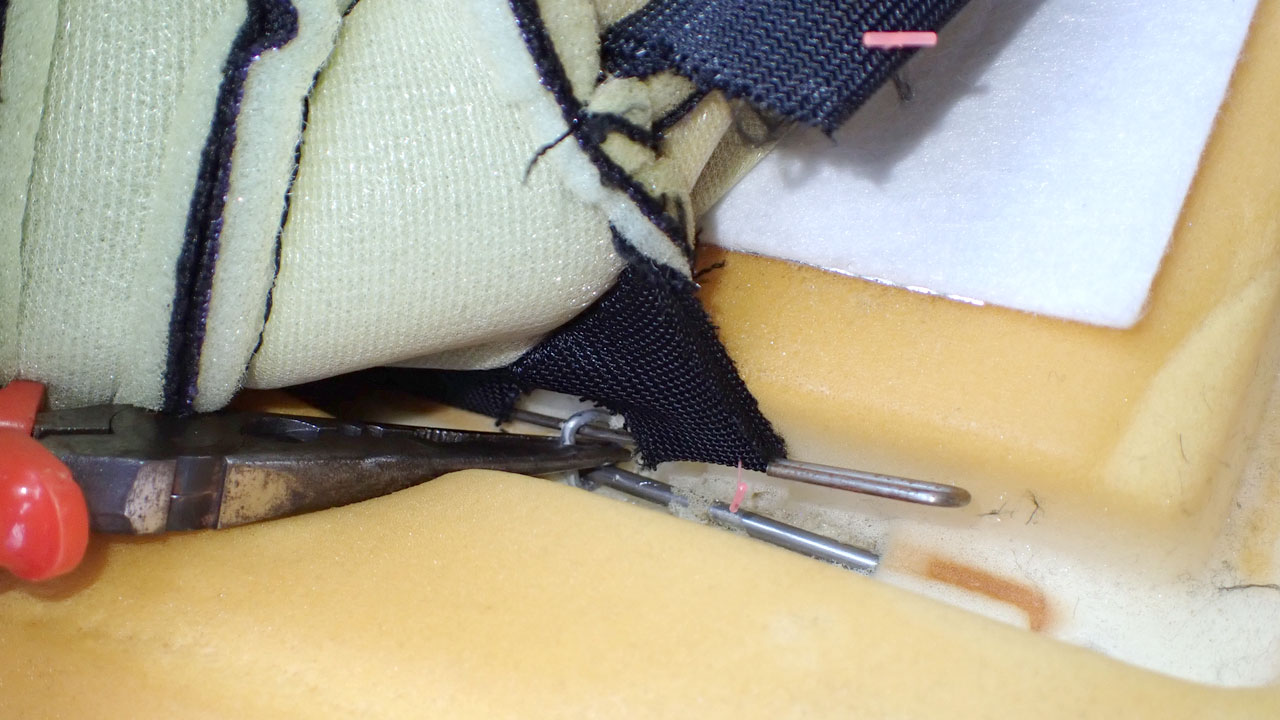

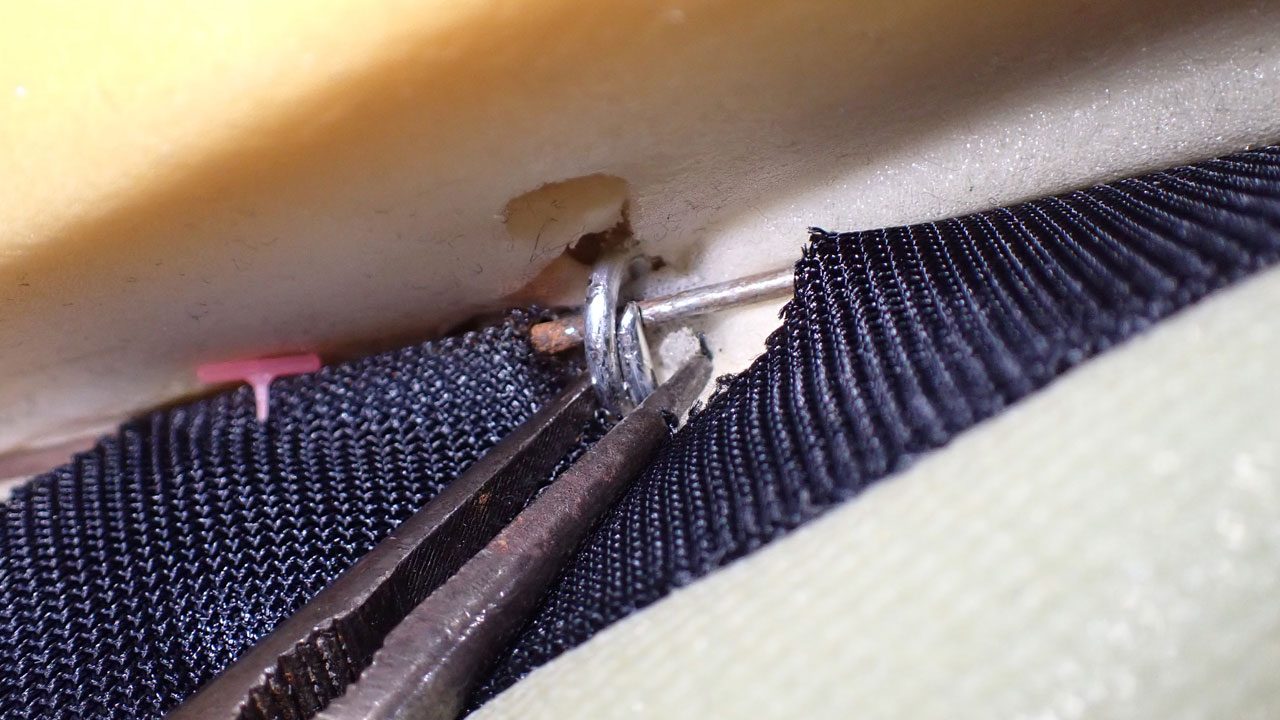

なので、貼り終わって最後の針金クリップを連結してる写真がこちら☝笑

シート作業、完了しました✨

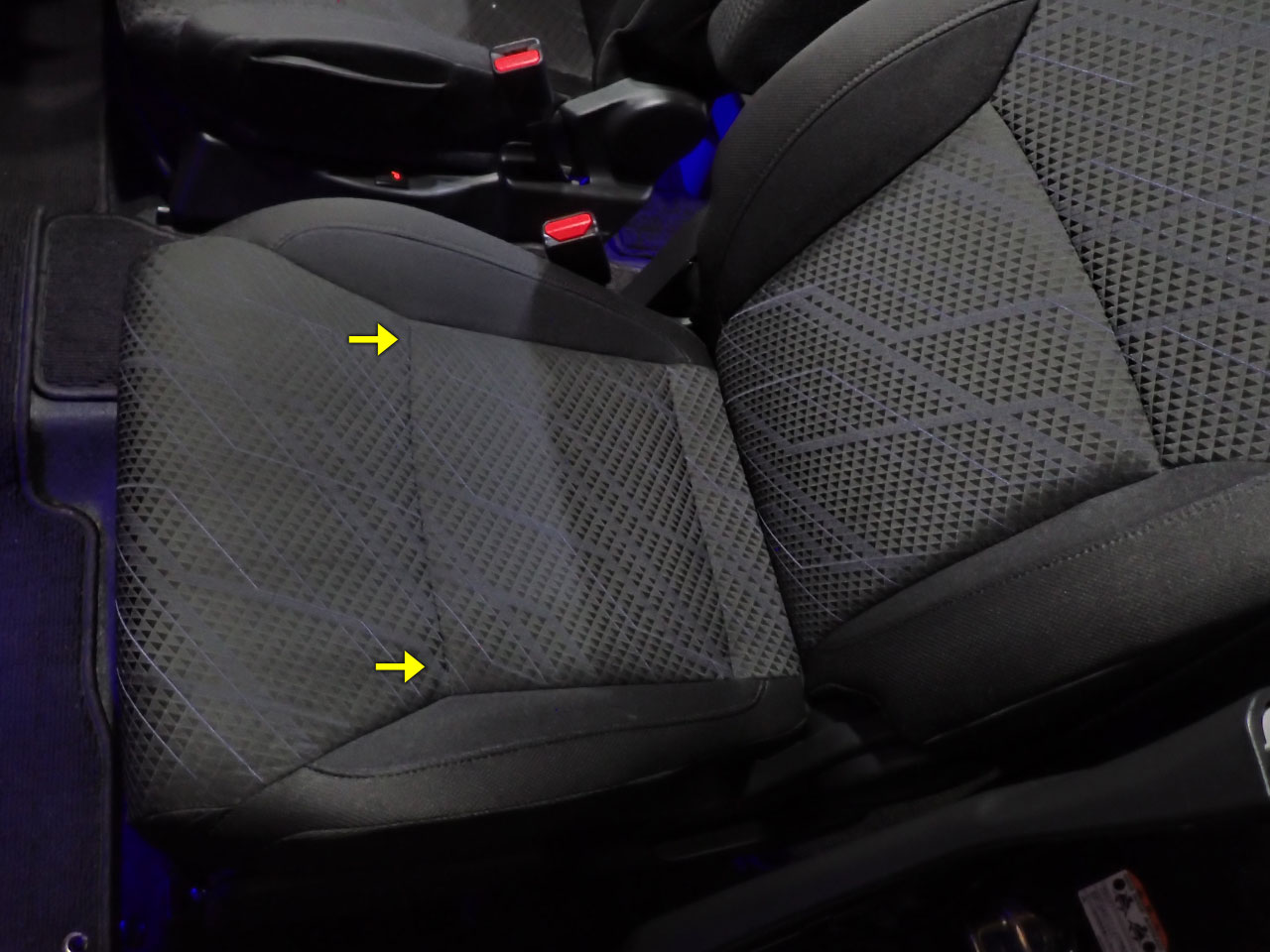

中央渓谷の両端だけ生地の引っ張りが弱くなったけど、気にならないレベルです😌

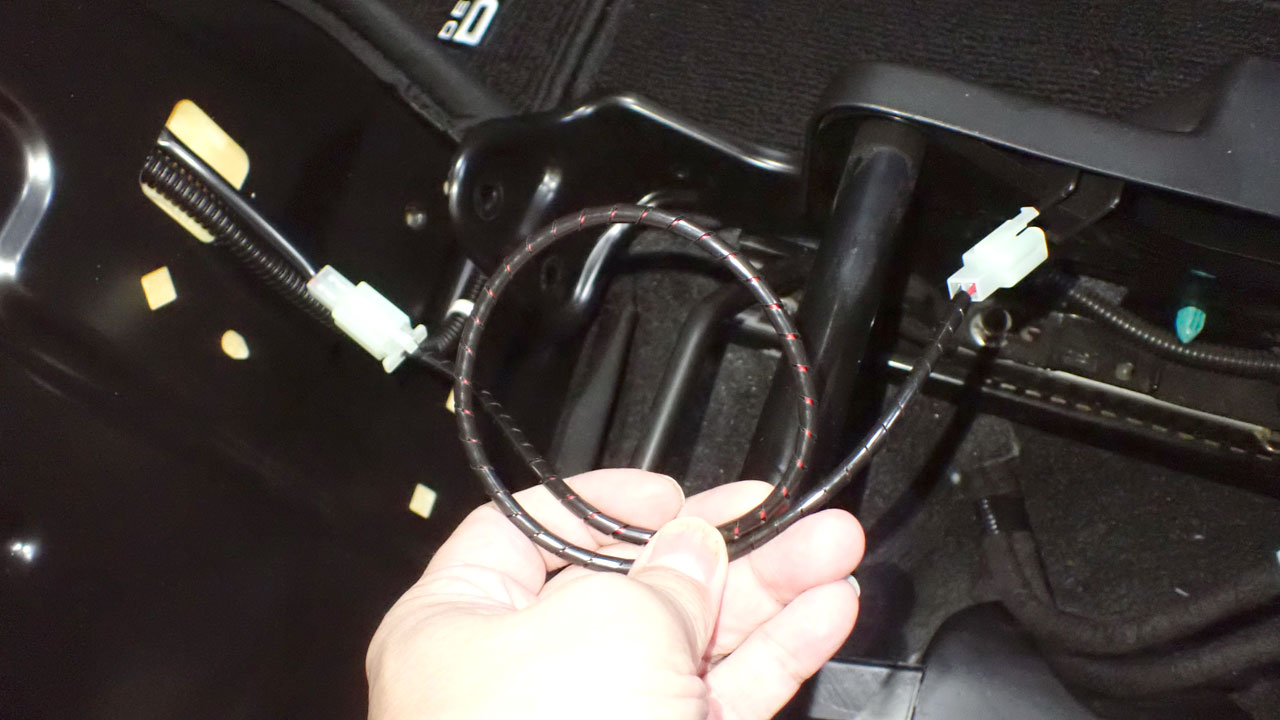

ところで、座面のヒーターを埋設してみたらケーブル長が全然足らなかったので急遽50cm程の延長ケーブルを作成☝笑

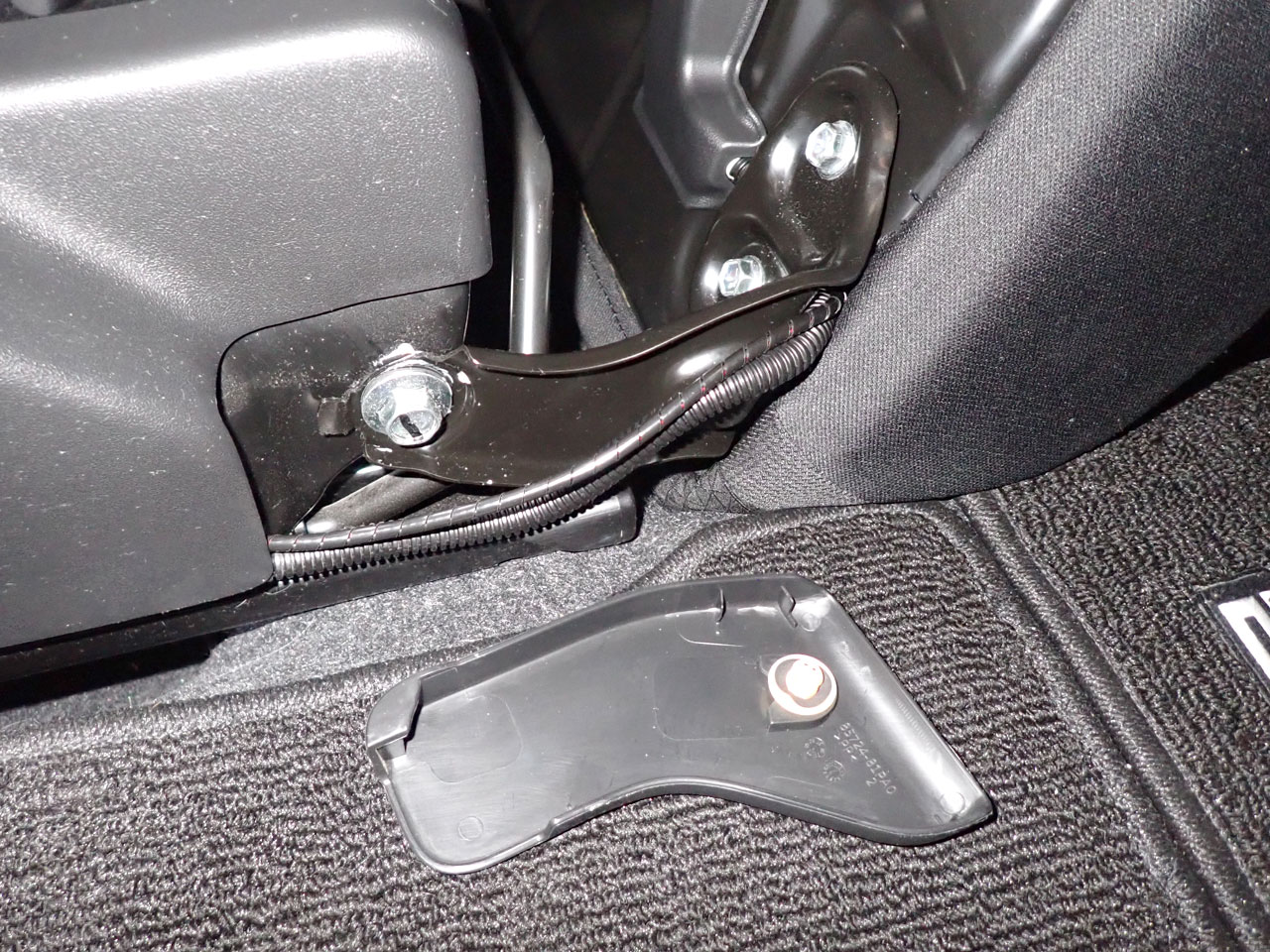

それを元々の重量検知センサーのケーブルと共にヒンジへ引き込みます。

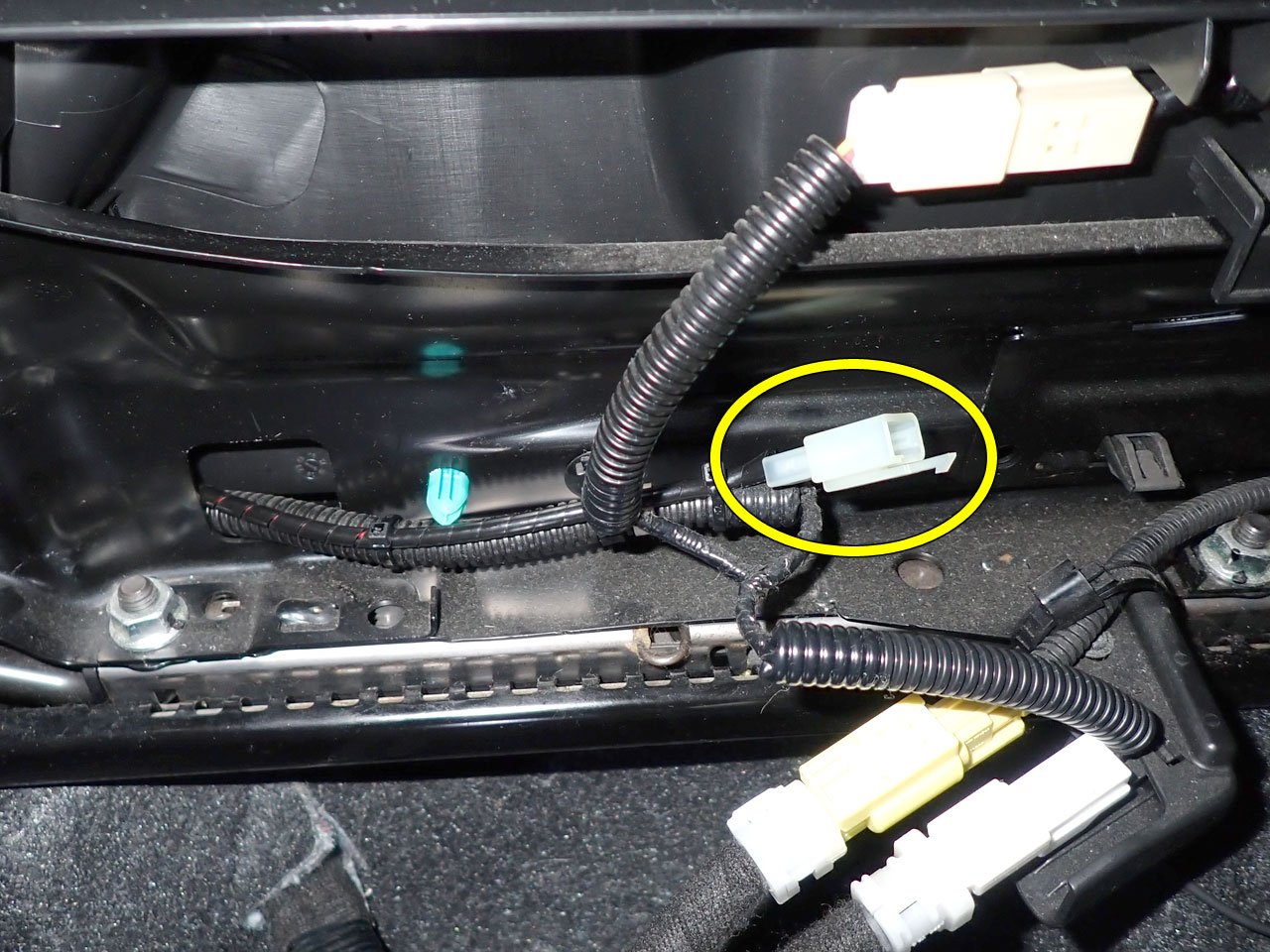

座面からのカプラーも無事に下まで降りました。

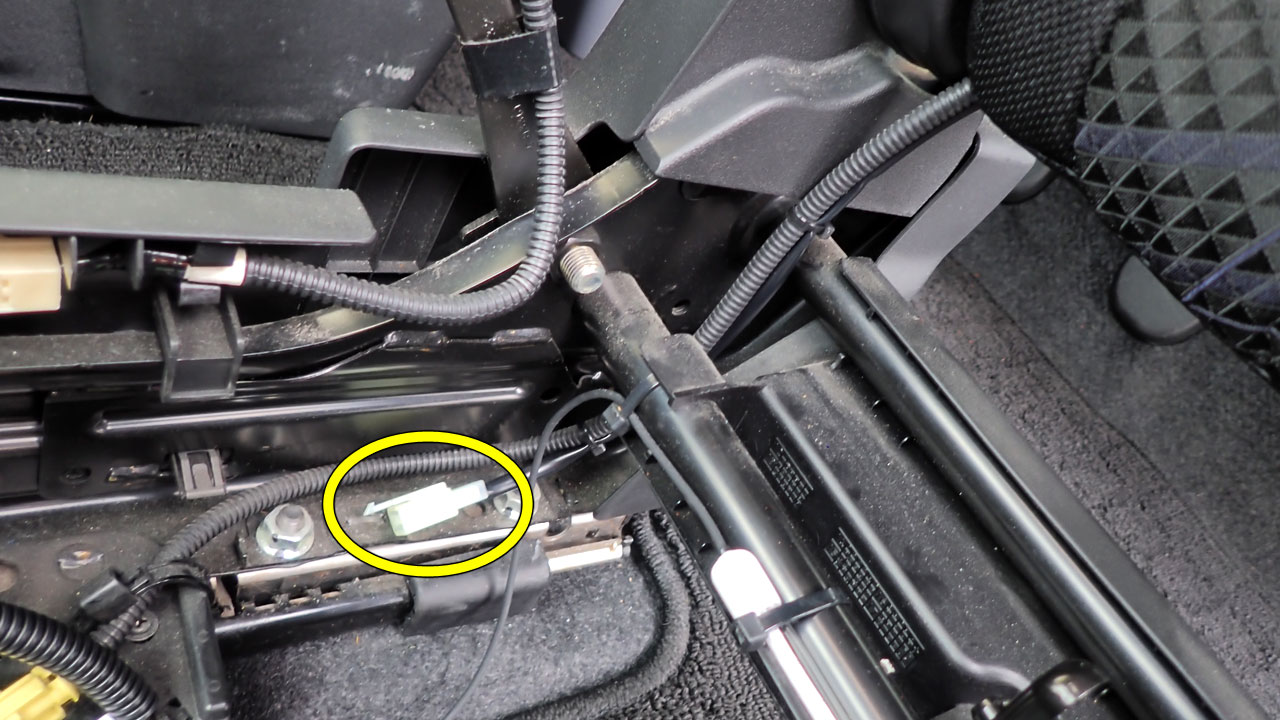

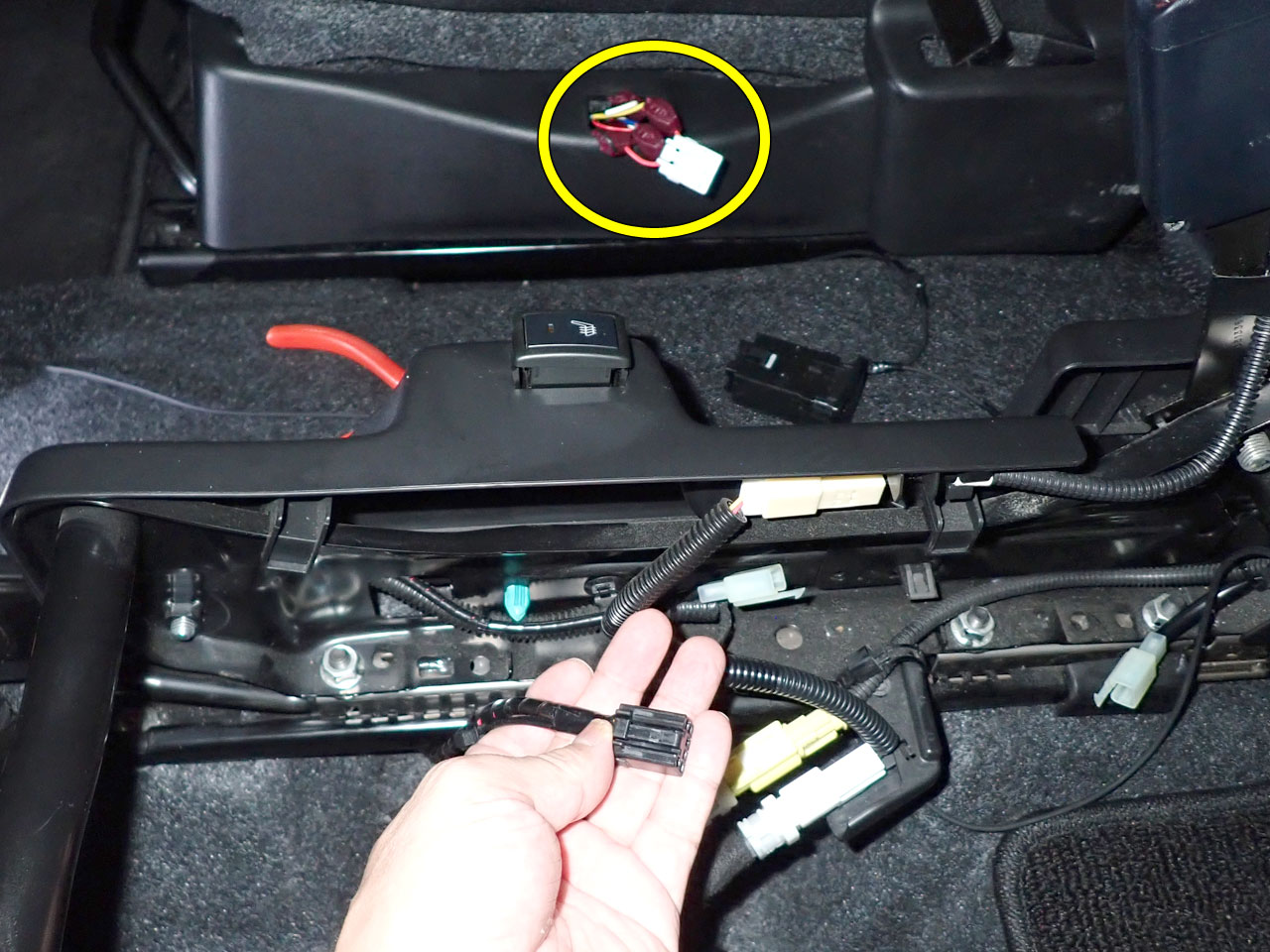

スイッチの配線を運転席のスイッチからエレクトロタップで分岐します。
このケーブルはアンダーマットの下をくぐらせてます。得意のワイパーのゴム芯で✋笑

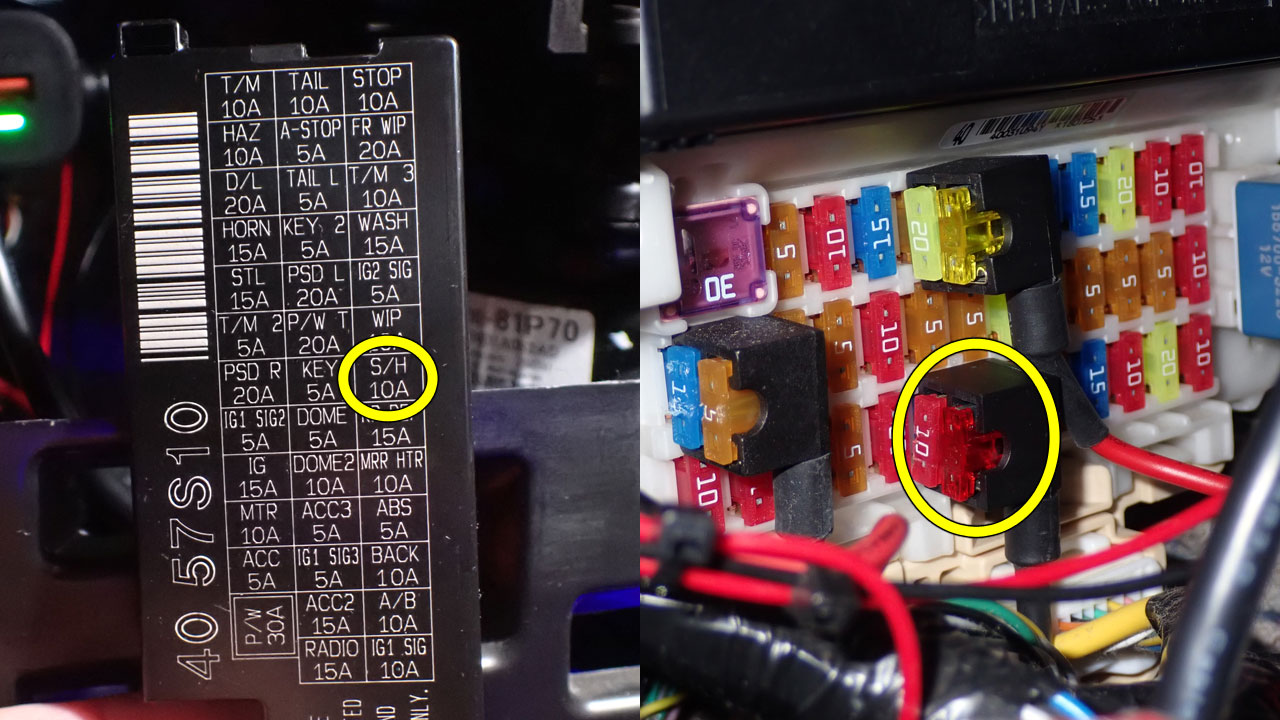

さらにヒーター電源ケーブルとアースをアンダーマットの下をくぐらせて助手席前のヒューズボックスまで引き込み、電源ケーブルはシートヒーター(S/H)ヒューズから分岐配線を使って接続し、アースは適当に車体へ落とします。

これで全ての作業が完了しました✨
お疲れ様でしたー🍵

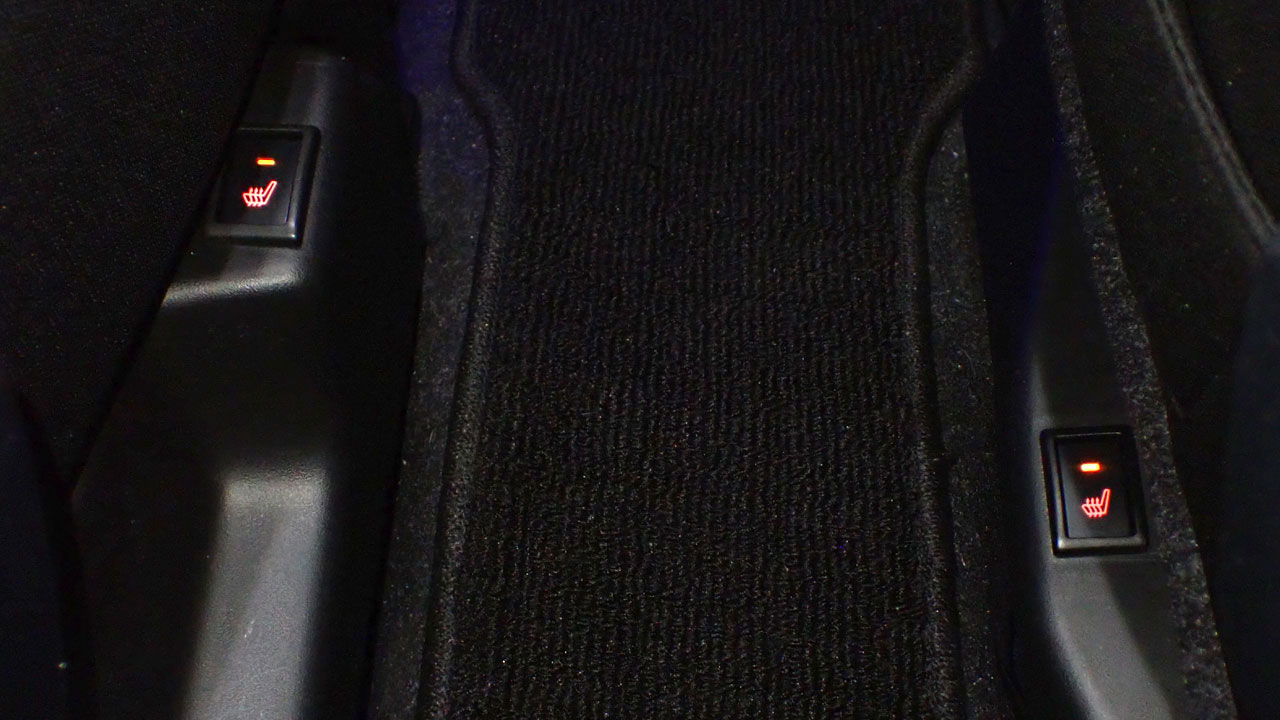

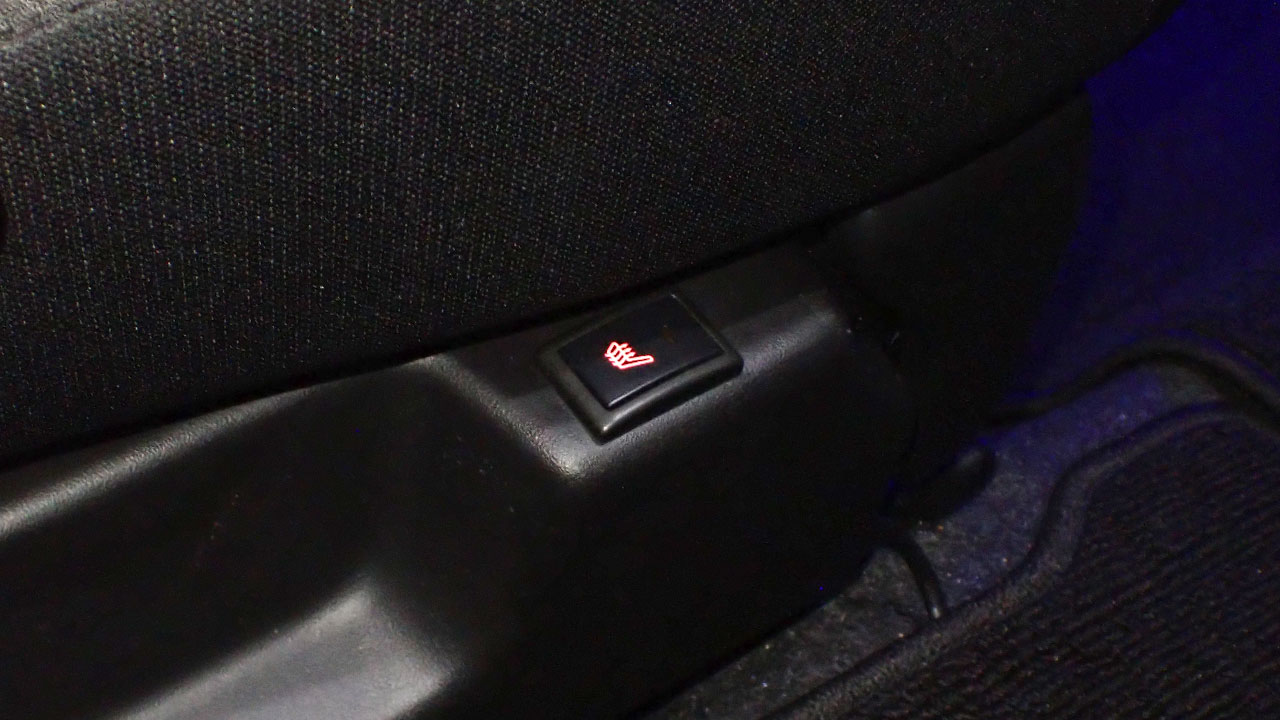

これで念願の助手席シートヒーターが実装できましたー✨

うおおおー！！！
ケツも腰もホッカホカだぞー♨️♨️♨️
純正はケツだけなので、ついに純正超えの機能を搭載してしまったぁー⚡⚡⚡
これでひとつの劣等感が克服できました😌

今回のDIYはちょっと難易度が高かったと思いますが、準備段階でGoogle AIと計画を練り練りできたのが良かったと思います☝
あとは助手席に乗る彼女を見つけるだけです☝笑

以上、参考になれば幸いです😌
